Выключатели нагрузки ВНА, ВНР и ВНВР на 10 кВ

Выключатели нагрузки – это аппараты, служащие для включения и отключения оборудования под нагрузкой. Поскольку при коммутации под нагрузкой возникает электрическая дуга, которая может повредить оборудование, то обязательная функция выключателя нагрузки – гашение дуги.

Дугогасительное устройство выключателя нагрузки рассчитано на коммутацию номинальных токов работы оборудования, а также холостого хода силовых трансформаторов. Отключение выключателями нагрузки токов короткого замыкания и перегрузок не предусмотрено.

Таким образом, по уровню допускаемых коммутационных токов выключатели нагрузки занимают промежуточное положение между разъединителями, для которых коммутации под нагрузкой полностью исключены, и выключателями (вакуумными, элегазовыми), которые способны отключать без повреждения как номинальные нагрузочные токи, так и токи при аварийных режимах.

Гашение дуги в выключателе нагрузки происходит благодаря газовой среде, которая препятствует развитию дуги. В автогазовых выключателях нагрузки гашение дуги осуществляется потоком газов, выделяющихся из стенок дугогасящей камеры при воздействии на них высокой температуры дуги. В элегазовых выключателях контакты находятся в среде так называемого «элегаза» – соединения SF₆, обладающего высоким пробивным напряжением. Кроме того, существует симбиоз выключателя нагрузки и вакуумного выключателя - выключатель нагрузки вакуумный разъединяющий ВНВР, в котором контакты заключены в специальные дугогасительные вакуумные камеры.

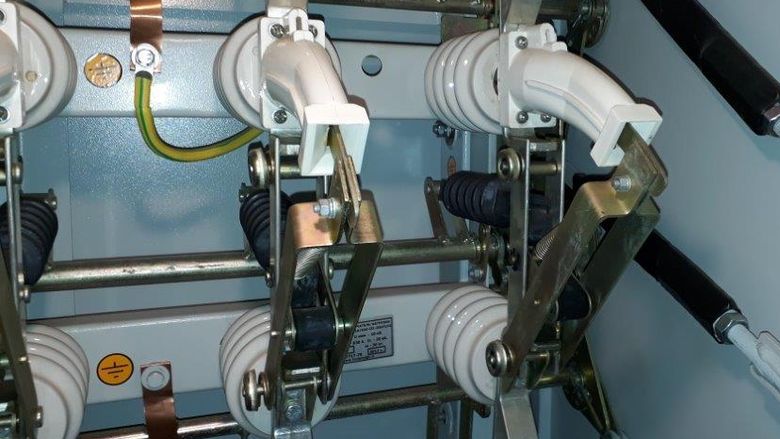

Выключатели нагрузки применяются в комплектных трансформаторных подстанциях КТП и шкафах комплектных распределительных устройств КРУ, в том числе, в камерах КСО.

В настоящее время в Российской Федерации наиболее распространены автогазовые выключатели нагрузки марки ВНА и ВНР. Оба вида выключателей включаются и отключаются при помощи ручных приводов и мускульной силы оператора, но скорость включения и отключения выключателя ВНА не зависит от скорости оперирования приводом, а включение выключателя ВНР зависит от скорости работы оператора.

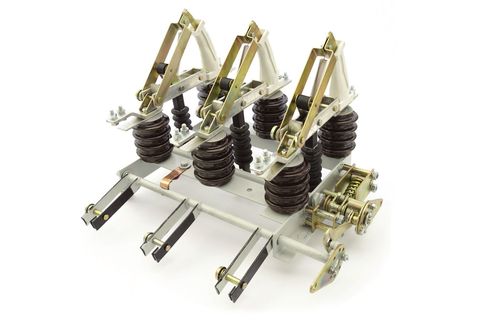

Выключатели нагрузки ВНА-10/400(630), ВНАп-10/400(630)

Выключатель ВНА-10 со встроенным пружинным приводом, ручным заводом предназначен для многократных коммутационных операций включения и отключения под нагрузкой участков цепей трехфазного тока напряжением 6(10) кВ, частотой 50 Гц, а также заземления отключенных участков при помощи заземляющих ножей.

Управление осуществляется приводом, связанным с выключателем нагрузки, монтируемым на месте установки выключателя. Тип привода: пружинный (ручной).

Механический ресурс до первого капитального ремонта не менее 2 000 операций. Межремонтный ресурс 1 000 циклов до первого среднего ремонта в течение срока службы 4 года. Срок службы выключателя нагрузки - 25 лет.

Условное обозначение выключателя нагрузки ВНА

ВНА-П(Л)-I(II)(III)-10/630-20з(зп) УХЛ2

• В - выключатель;
• Н - нагрузки;
• А - автогазовый;
• П, Л - правосторонний (левосторонний) привод;
• I, II, III - расположение заземляющих ножей сверху, снизу, с двух сторон;
• 10 - номинальное напряжение, кВ;
• 630 - номинальный ток, А;
• 20 - предельный сквозной ток, кА;
• з, зп - с заземляющими ножами, с заземляющими ножами и предохранителями;
• УХЛ2 - климатическое исполнение и категория размещения.

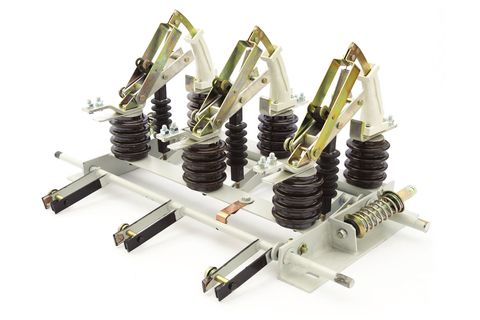

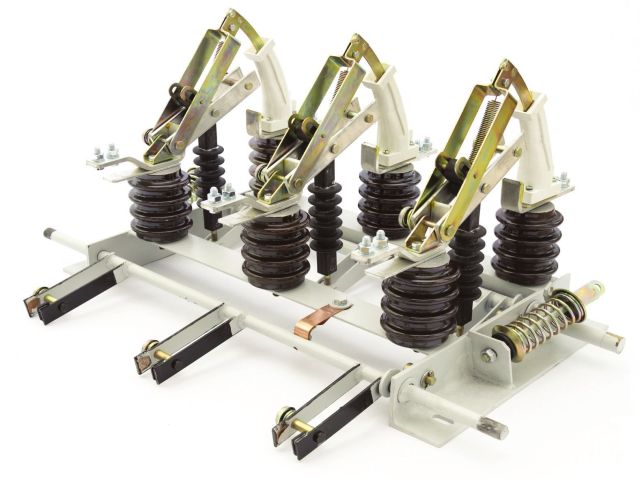

Выключатели нагрузки ВНР-10/400(630), ВНРп-10/400(630)

Выключатель нагрузки переменного тока автогазовый типа ВНР с ручным приводом, связанным с выключателем механической передачей, предназначен для коммутации под нагрузкой цепей трехфазного тока частотой 50 Гц, напряжением 3-10 кВ и номинальным током до 630 А, с заземленной или изолированной нейтралью.

Конструкция выключателя позволяет с незначительными затратами заменить находящиеся в эксплуатации старые выключатели ВНЗ-16, ВНП-10, ВНП-17 на высоконадежные с повышенными параметрами и безопасными выключателями типа ВНР-10.

Условное обозначение выключателя нагрузки ВНР

ВНРз(пз)-I(II)(III)-10/630 УХЛ2

• В – выключатель;
• Н – нагрузки;
• Р – с ручным приводом;
• з, пз – наличие заземляющих ножей, предохранителей и заземляющих ножей;
• I, II, III – расположение заземляющих ножей сверху, снизу, с двух сторон;
• 10 – номинальное напряжение, кВ;
• 630 – номинальный ток, А;
• УХЛ2 – климатическое исполнение и категория размещения.

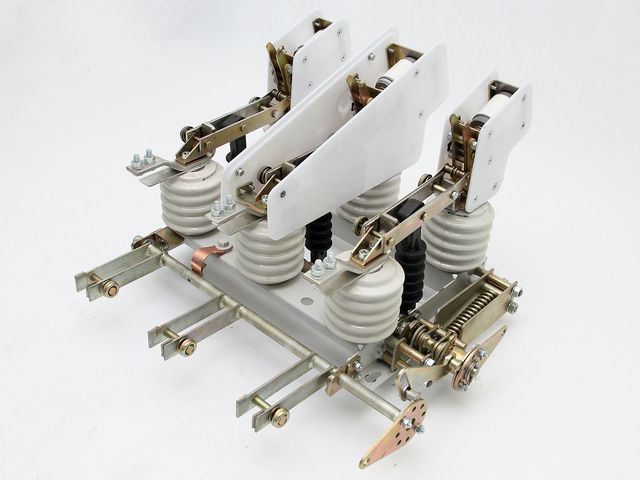

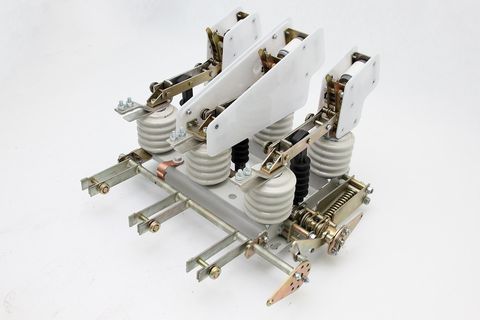

Выключатели нагрузки ВНВР-10/630, ВНВР-10/1000

Выключатель нагрузки вакуумный ВНВР-П(Л)-10/630-I(II)(III)-20з(зп) УХЛ2 предназначен для коммутации под нагрузкой цепей трехфазного тока 630 А (1000 А) частотой 50 Гц, номинальным напряжением 6-10 кВ.

ВНВР применяется в шкафах комплектных распределительных устройств КРУ, в комплектных трансформаторных подстанциях КТП, и камерах одностороннего обслуживания КСО. Для гашения дуги установлены вакуумные дугогасительные камеры.

Управление выключателем осуществляется при помощи ручного привода ПР-10, а при расположении выключателя на боковой стенке щита, приводом ПРТ-13

Предусмотрено три варианта исполнения выключателя нагрузки по расположению заземляющих ножей.

I - выключатель с заземляющими ножами со стороны неподвижных контактов;
II - выключатель с заземляющими ножами со стороны подвижных контактов;
III - выключатель с заземляющими контактами с двух сторон.

Для установки высоковольтных предохранителей серии ПТ существует модификация выключателя ВНВР, укомплектованного дополнительной рамой и контактами-основаниями КО-1, КО-2, КО-3 или КО-4.

Условное обозначение выключателя нагрузки ВНВР

ВНВР-I(II)(III)-10/630(1000)-20з(зп) УХЛ2

• В – выключатель;
• Н – нагрузки;
• В – вакуумный;
• Р – разъединяющий;
• I, II, III – расположение заземляющих ножей сверху, снизу, с двух сторон;
• 10 – номинальное напряжение, кВ;
• 630 – номинальный ток, А (630, 1000);
• 20 - предельный сквозной ток, кА;
• з, зп - с заземляющими ножами, с заземляющими ножами и предохранителями;
• УХЛ2 – климатическое исполнение и категория размещения.
