Компактные и легкие пункты коммерческого учета ПКУ 35 кВ
С технической точки зрения пункт коммерческого учета электроэнергии (ПКУ) - достаточно простое устройство. Трансформаторы тока и напряжения измеряют параметры линии и передают на счетчик электроэнергии, который по величине тока и напряжения вычисляет потребленную мощность.
В этих условиях обидно, что 90% массы, объема и стоимости устройства составляют измерительные трансформаторы, принцип действия которых не меняется уже почти полтора столетия.
Каждый ПКУ имеет в своем составе от 4-х до 6-ти трансформаторов, размеры которых катастрофически увеличиваются с напряжением линии. Если масса измерительного трансформатора ТТИ-0,66 кВ - 600 г, то трансформатора ТОЛ-35 кВ - уже около 100 кг.
В результате, масса ПКУ-35 кВ на базе обычных трансформаторов тока и напряжения переваливает за 500 кг, а вместе с дополнительными комплектующими приближается к 1 тонне.
И тут обнаруживается одно неприятное обстоятельство - опора ЛЭП 35 кВ не в состоянии выдержать вес такого ПКУ! Это значит, необходим отдельный портал (железобетонный или металлический) для установки оборудования, необходимы общестроительные работы, специальная техника... В результате смета проекта вырастает в десятки раз.
К счастью, для преодоления этой неразрешимой проблемы существует инновационное решение, которое разбивает все пессимистические расчеты и сомнения.
Наше инновационное решение - ПКУ-35 кВ весом 75 кг на базе высоковольтных измерительных преобразователей тока и напряжения (ИПТН).
Высоковольтный измерительный преобразователь тока и напряжения
Высоковольтный комбинированный измерительный преобразователь заменяет одновременно два трансформатора - тока и напряжения. Для преобразования электрического тока ИПТН использует катушку (пояс) Роговского, а для преобразования напряжения - емкостной делитель напряжения.

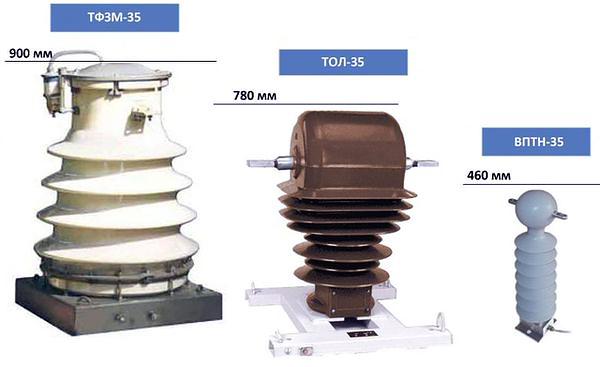

По сравнению с трансформаторами тока преобразователь ИПТН просто малыш - его масса менее 5 кг, а высота 460 мм.
Катушки Роговского известны в электротехнике сравнительно давно. Уже продолжительное время они используются компанией "Таврида Электрик" в реклоузерах РВА/TEL в качестве датчиков тока. Главным препятствием использования катушек Роговского для измерений оставалась невысокая точность, что было связано с высокими требованиями к точности изготовления катушек - геометрия катушки должна быть идеальна, а намотка провода должна быть регулярной и однородной по всей длине.
Несколько лет назад совместно российским и европейским партнерам удалось решить эту проблему и повысить точность измерений до требуемого уровня классов точности 0,5/0,5s и 0,2/0,2s.
УЗНАТЬ ЦЕНУ
Отправьте запрос в любой форме на электронную почту
Комбинированный преобразователь ИПТН выполнен в виде опорной конструкции. Корпус преобразователя состоит измерительного модуля, опорного изолятора и основания с электронным модулем. Внутренняя изоляция измерительного модуля выполнена из эпоксидного компаунда. Внешняя изоляция из кремнийорганического полимера обеспечивает защиту от климатических воздействий. Стеклопластиковый стержень в конструкции опорного изолятора обеспечивает стойкость к механическим воздействиям.
1 - Измерительный модуль с датчиками тока и напряжения
2 - Провод ЛЭП
3 - Внешняя кремний-органическая изоляция
4 - Стеклопластиковый стержень
5 - Основание с электронным модулем
6 - Комбинированный интерфейс
7 - Вторичный трехфазный комбинированный преобразователь*
Высоковольтные выводы расположены на верхней части преобразователя. Вывод измерительного сигнала располагаются в нижней части преобразователя. Электронный модуль преобразователя расположен в основании в металлическом корпусе, защищающем электронные компоненты от внешних электромагнитных помех.
Пункт коммерческого учета на базе ИПТН
Три комбинированных преобразователя ИПТН, выполненных в виде опорных изоляторов, заменяют три пары трансформаторов тока и напряжения (по паре на каждую фазу) и позволяют организовать схему подключения счётчика электроэнергии 3ТТ-3ТН. Таким образом, все, что остается от пункта коммерческого учета ПКУ-35 кВ - это трансформатор собственных нужд и шкаф учета, который навешивается в нижней части опоры ЛЭП.
*) С 2017 года ПКУ-35 кВ выпускаются без вторичных преобразователей
