Реклоузеры OSM15 на напряжение 10 кВ
Если поставить рядом реклоузер OSM15 и популярный в России реклоузер РВА/TEL (он же REC15) компании "Таврида Электрик", то будет трудно найти отличия. Действительно реклоузер РВА/TEL "Таврида Электрик" является очень близкой копией реклоузера OSM15, так как создавались они одновременно одной группой конструкторов. По старой памяти высоковольтный модуль реклоузера РВА/TEL до сих пор маркируется OSM15, что выдает его происхождение.
Реклоузеры под маркой OSM первоначально разрабатывались совместно австралийской компанией "Noja Power" и российской "Таврида Электрик". Вкладом с австралийской стороны была конструкция реклоузера, а с российской стороны - вакуумный выключатель ВВ/TEL.
Этот вакуумный выключатель был разработан в 60-е годы прошлого века в Севастополе для советских подводных лодок и стал при переходе к рыночным отношениям удачной стартовой платформой для компании "Таврида Электрик". Реклоузер OSM15, выпускавшийся в России, позже был переименован в РВА/TEL, но оба реклоузера долго оставались близнецами.
Долгое время реклоузеры OSM и РВА/TEL не сталкивались на рынке. В соответствии с соглашением о разделе рынка, компания "Noja Power" не выходила на российский рынок, полностью отдав его компании "Таврида Электрик". Однако, несколько лет назад действие соглашения закончилось и реклоузеры-близнецы OSM15 и РВА/TEL на напряжение до 15 кВ, встретились на российском рынке.
Однако за те годы, что OSM15 и РВА/TEL развивались отдельно, реклоузер OSM15 приобрел много важных черт, выгодно отличающих его от конкурента-близнеца.
Преимущества реклоузера OSM15
- Корпус коммутационного модуля OSM15 и шкафа управления RC10 выполнены из высоколегированной нержавеющей стали. По спецзаказу доступно исполнение из судостроительной нержавеющей стали, допускающий непосредственный контакт с солёной водой.
- Высоковольтный модуль OSM15 полностью безопасен для находящихся рядом людей и имущества при возникновении короткого замыкания внутри корпуса. Все продукты горения дуги выбрасываются в виде газов и мелких частиц вверх и, долетая до земли, уже не представляют опасности, что подтверждено испытаниями в международной лаборатории KEMA. Корпуса других производителей неконтролируемо разрушаются дугой, образуя выброс большого количества крупных продуктов горения, что создает серьёзную опасность для людей и имущества.
- В полюса высоковольтного модуля OSM15 встроены полноценные трансформаторы тока (вместо катушек Роговского у РВА/TEL), что значительно повышает точность измерения и не требует установки дополнительных преобразователей.
- Шкаф управления RC10 реклоузера OSM15 поддерживает большинство используемых в настоящее время протоколов обмена данными, поэтому реклоузер OSM15 без проблем интегрируется в существующие системы телемеханики (SCADA), используемые электросетями.
- Используя реклоузер OSM15 со шкафом управления RC10, вы имеете возможность управления и контроля параметров работы реклоузера из любой точке мира через смартфон, работающий под управлением операционной системы Android или IOS.
- В настоящее время реклоузер OSM15 является самым продаваемым реклоузером в мире и эксплуатируется в 88 странах. Один и тот же аппарат может работать как в жаркой пустыне, так и в условиях сурового северного климата. В настоящее время реклоузер имеет более 150 протоколов успешных испытаний.
Это далеко не все преимущества реклоузера OSM15. Более полную информацию можно почерпнуть из документов, ссылки на которые приведены в конце материала.
Назначение реклоузера OSM15
Реклоузер OSM15 рассчитан на номинальное напряжение сети 10 кВ. Назначение реклоузера - защита линии от перегрузок, например, коротких замыканий, приводящих к резкому росту тока линии.
Микропроцессорная защита реклоузера обнаруживает аномальный рост тока выше предельного значения и в доли секунды отключает линию с помощью вакуумного выключателя, защищая от перегрузок находящиеся в сети устройства.
Другая функция реклоузера - автоматическое повторное включение (АПВ) после аварийного отключения. Большая часть нештатных ситуаций на линии являются временными и могут самоустраниться после отключения и последующего включения напряжения. Реклоузер после отключения линии выдерживает заданную паузу, после чего повторно пытается включить линию.
Если неисправность не устранилась, реклоузер повторно поводит цикл отключения и включения линии. Если после трех циклов отключения и включения работоспособность линии не восстановилась, реклоузер окончательно отключает линию до устранения неисправности.
УЗНАТЬ ЦЕНУ
Отправьте запрос в любой форме на электронную почту

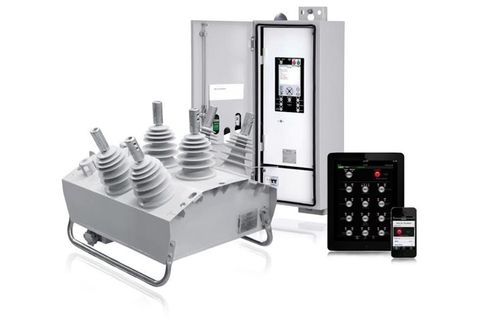

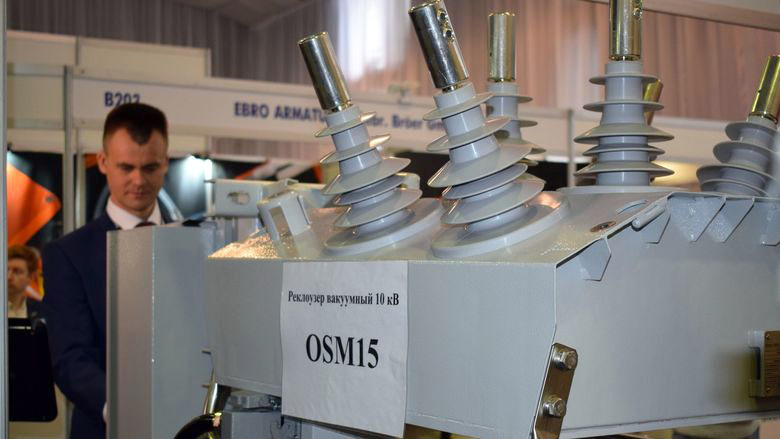

Реклоузеры OSM15 оснащены вакуумными выключателями, помещенными в корпус из нержавеющей стали, в котором предусмотрен отвод газов в случае дугового короткого замыкания внутри выключателя.
Каждый полюс реклоузера приводится в действие отдельным приводом. Электромагнитные приводы механически связаны, что позволяет гарантировать правильное срабатывание. Вакуумный выключатель реклоузера фиксируется во включенном положении с помощью магнитной защелки.
Реклоузер обеспечивает следующие виды защит и автоматики:
- направленная и ненаправленная защита от межфазных замыканий и замыканий на землю,
- направленная и ненаправленная чувствительная защита от замыканий на землю,
- автоматическое повторное включение,
- измерение текущих параметров,
- журнал регистрации событий, журнал регистрации запросов,
- терминал дистанционного управления.
Основные технические характеристики реклоузера OSM15
Основные технические характеристики реклоузера OSM15 приведены в таблице. Подлобные технические характеристики, а также сравнение с реклоузером РВА/TEL можно скачать по ссылкам в конце статьи.
Параметр | Значение |
Модель реклоузера | OSM15-16-800-310 |
Метод измерения тока | 3 трансформатора тока |
Метод измерения напряжения | 6 датчиков напряжения |
Модель шкафа управления | RC10 |
Номинальное напряжение | 10 кВ |
Наибольшее рабочее напряжение | 15,5 кВ |
Номинальный ток | 800 А |
Максимальный ток КЗ при включении, RMS | 16 кА |
Ток электродинамической стойкости | 40 кА |
Номинальный ток отключения | 16 кА |
Механический ресурс | 30 000 |
Ресурс по коммутационной стойкости при номинальном токе отключения | 70 |
Максимальный ток термической стойкости | 16 кА/3 с |
Максимальный ток при отключении в основном активной нагрузки | 800 А |
Испытательное напряжение грозового импульса, между фазой и землей и между фазами | 110 кВ |
Испытательное напряжение промышленной частоты между фазой и землей (в сухом состоянии) | 50 кВ |
Диапазон рабочих температур при использовании обогрева шкафа управления RC10 | -60 С ... +55 С |
Относительная влажность | 0% ... 100% |
Высота над уровнем моря | до 3 000 м |
Масса коммутационного модуля | 100 кг |
Масса шкафа управления | 42 кг |
Прайс-лист на реклоузеры OSM15
Розничные цены по состоянию на 01.03.2022. Цены указаны для справки, с 01.03.2022 прайс-лист не действует. Стоимость оборудования необходимо уточнять на момент запроса.
Модель реклоузера | Цена с НДС 20%, руб. | Цена ЕАЭС с НДС 0%, руб. |
Реклоузер вакуумный OSM15-310-RC10 УХЛ1 с односторонним оперативным питанием, с функцией технического учета электроэнергии | 1 350 200 | 1 237 683 |
Реклоузер вакуумный OSM15-310-RC10 УХЛ1 с двусторонним оперативным питанием, с функцией технического учета электроэнергии | 1 404 200 | 1 287 183 |
Скачать
- Техническое описание реклоузера OSM15
- Сравнение реклоузеров OSM15 "Noja Power" и РВА/TEL "Таврида Электрик"
