Блочные комплектные утепленные подстанции и распредустройства (БКТП и БКРУ)

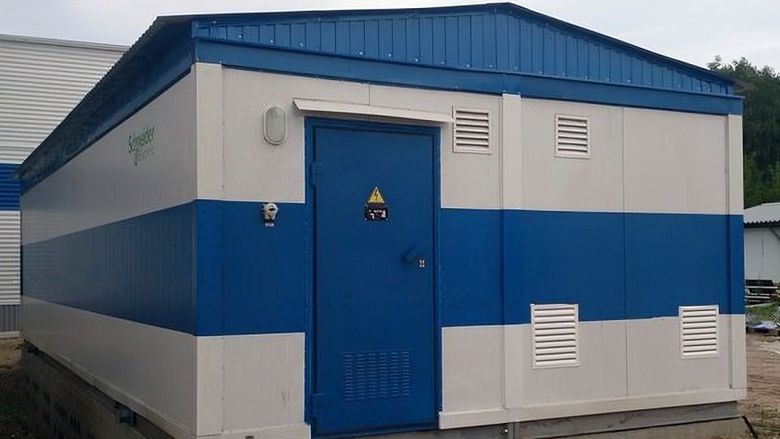

Утепленная комплектная трансформаторная подстанция УХЛ1

Комплектные трансформаторные подстанции (КТП) и распределительные устройства наружного исполнения (КРУН) для северных регионов (климатическое исполнение - УХЛ1) и регионов с сейсмической активностью (до 9 баллов по шкале МСК-64) изготавливаются в утепленных блок-боксах из сэндвич-панелей с учетом самых жестких требований к конструкции.

Блок-боксы подстанций изготавливаются с использованием специальной компьютерной методики, позволяющей обеспечить сейсмостойкость конструкции. Имеется протокол экспертизы на соответствие требованиям сейсмостойкости до 9 баллов по шкале MSK-64, что позволяет поставлять оборудование в сейсмически активные районы (Кавказ, Сахалин, Владивосток, Узбекистан, Таджикистан, Казахстан).

Каждая подстанция проходит при проектировании следующие этапы:

  1. Экспресс-расценка на основании укрупненных показателей и принятие решения о возможности изготовления
  2. Разработка предварительной компоновки оборудования с проверкой соблюдения всех требований ПУЭ (часто в нескольких вариантах)
  3. Разработка однолинейных схем РУВН и РУНН
  4. Подбор комплектующих (обычно в двух вариантах - отечественные и импортные)
  5. Уточнение расценки и срока изготовления
  6. Расчет стоимости доставки с учетом возможных затрат на перевозку негабаритных изделий

Антикоррозийная обработка КТППроизводство КТП климатического исполнения УХЛ1 расположено на Урале, в Челябинской области, что позволяет оптимизировать транспортные затраты и успешно конкурировать по ценам с местными производителями в регионах Сибири и Дальнего Востока.

Сварочное производство сертифицировано Национальным агентством контроля сварки (НАКС) на готовность к использованию аттестованной технологии сварки в соответствии с требованиями РД 03-615-05, свидетельство №АЦСТ-22-01264.

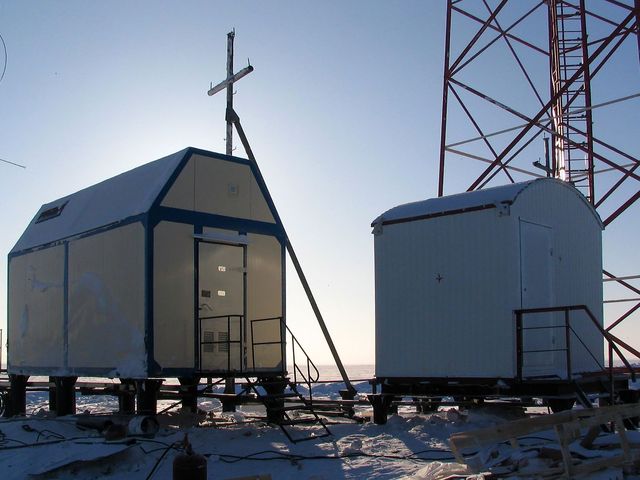

Для работы в условиях северных регионов при экстремально низкой температуре воздуха блок-боксы трансформаторных подстанций изготавливаются с использованием специальных технологий: стыки сэндвич-панелей дополнительно герметизируются, в них добавляется герметик с рабочим диапазоном температур до -60 C.

Готовые стальные конструкции проходят специальную противопожарную и антикоррозийную обработку. Антикоррозийная обработка проводится цинконаполненой грутовкой и краской (холодное цинкование) с рабочей температурой до -60 C, устойчивой даже к действию морской воды.

Действующая на предприятии система менеджмента качества применительно к производству электрической распределительной и регулирующей аппаратуры, строительных металлических конструкций соответствует требованиям ГОСТ Р ИСО 9001-2008 (ISO 9001:2008), сертификат соответствия №РОСС RU.ОШ01.ОС02.СМК.00034.

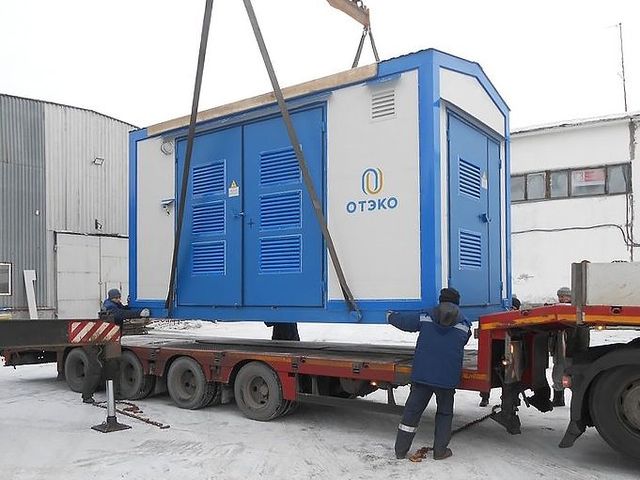

Погрузка утепленной подстанцииВысокое качество сварочных работ в сочетании с оптимизированной конструкцией блок-боксов позволяет перевозить подстанции любым видом транспорта в самых суровых дорожных условиях. Высокая заводская готовность оборудования позволяет свести к минимуму монтажные работы на объекте.

Для предприятий нефтегазового комплекса изготавливаем КТП и РУ во взрывоустойчивом исполнении в блок-боксах усиленной конструкции с дополнительной облицовкой стальным листом 6 мм, утепленные сэндвич-панелями.

Опытные конструкторы рассчитают параметры подстанции и блок-бокса в соответствии с вашими индивидуальными требованиями, учтут особенности размещения и эксплуатации подстанции.

Все разработанные чертежи схемы и компоновки становятся частью технического задания, на основе которого происходит изготовление подстанции или распределительного устройства.

УЗНАТЬ ЦЕНУ

Отправьте запрос в любой форме на электронную почту com@tmtrade.ru. В течение дня мы подготовим для вас предложение со стоимостью и сроком поставки. Или просто позвоните нам по телефону +7 910-973-00-28


Наша компания изготавливает и поставляет:

  • Блочные комплектные трансформаторная подстанция КТП и 2КТП 250-2500 кВА УХЛ1;
  • Блочные комплектные распределительныaе устройство наружного исполнения КРУН УХЛ1;
  • Блочное комплектное распределительное устройство секционирования воздушных линий электропередач;
  • Блочное низковольтное комплектное устройство БНКУ;

Главная черта поставляемой нами продукции ее высокое качество. Наши подстанции и распределительные устройства работают долгие годы без вмешательства человека, не требуя ремонта и обслуживания

Фотогалерея

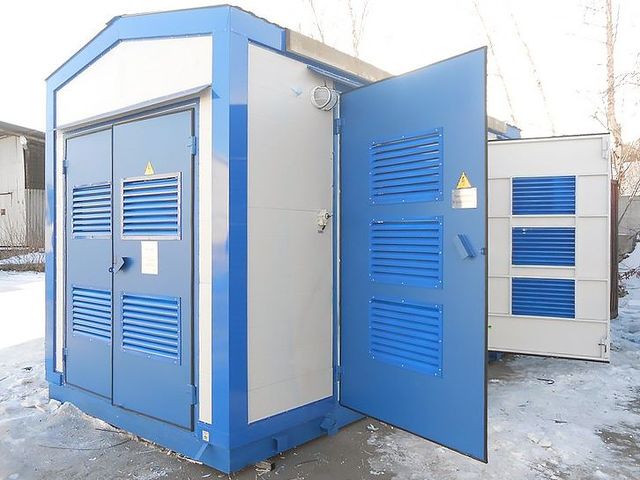

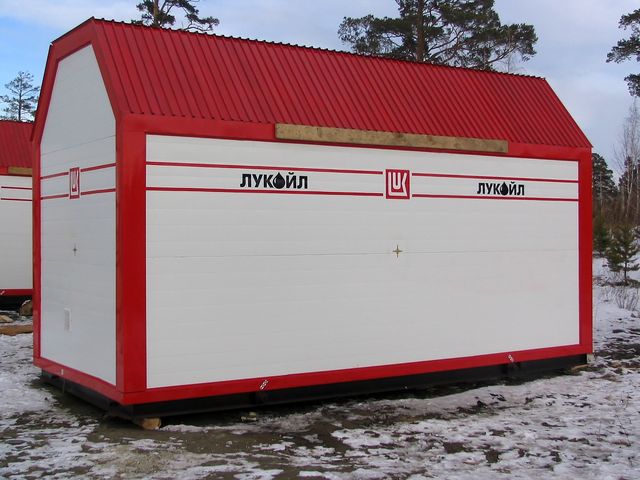

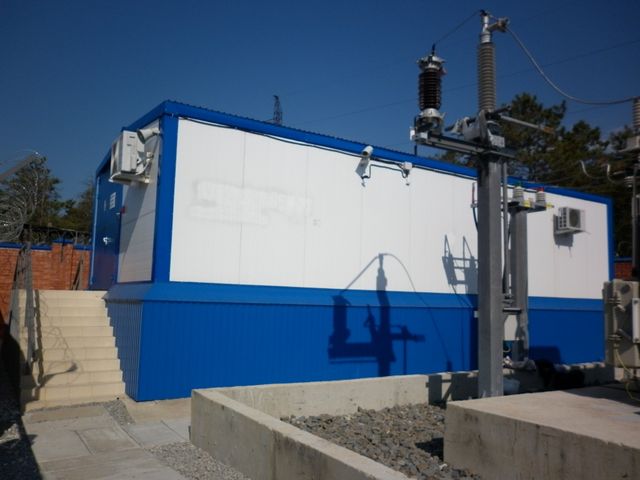

КТП  Утепленная подстанция  Утепленная подстанция

Утепленная подстанция КТП КТП

Утепленная подстанция  Утепленная подстанция  Утепленная подстанция
