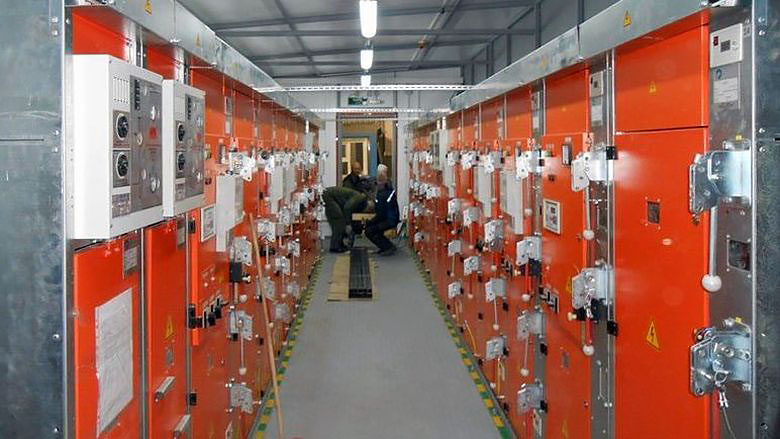

Комплектные распределительные устройства 6-10 кВ внутренней (КРУ) и наружной (КРУН) установки изготавливаются на базе ячеек одностороннего (КСО) и двустороннего обслуживания.
Комплектные распределительные устройства наружной установки КРУН изготавливаются как в утепленных блок-боксах (в том числе в сейсмостойких и взрывоустойчивых), так и в виде отдельных ячеек типа К-59. Утепленные КРУН по технологии изготовления не отличаются от утепленных КТП, так как КРУН аналогичен отсеку РУВН трансформаторной подстанции.
Элементная база, на которой могут изготавливаться КРУН достаточно разнообразна. Это могут быть ячейки КРУ двустороннего обслуживания типа К-2-10 или К-59, К-63, камеры сборные одностороннего обслуживания КСО второй (КСО-2ХХ) и третьей (КСО-3ХХ) серий, а также моноблоки типа RM6 (Schneider Electric), SafeRing (ABB) и дугие.
При строительстве и модернизации трансформаторных подстанций и распределительных устройств внутренней установки (внутрицеховые КТП и РУ) мы предлагаем широко применяемые ячейки КСО-272, -285, -298 и КСО-366, -393.
Выбор конкретной модификации ячейки КСО зависит от применяемого коммутационного оборудования и напряжения сети. Так для устройств с напряжением 10 кВ предпочтительно использовать ячейки КСО-2ХХ, так как они имеют габариты, позволяющие выдержать требования Правил устройства электроустановок (ПУЭ) относительно межфазных расстояний и расстояний до нетоковедущих поверхностей. Также использование ячеек КСО-2ХХ желательно в оборудовании на базе вакуумных выключателей, хотя последнее время для этих целей для удешевления оборудования нередко применяются ячейки КСО-393.
При техническом присоединении объекта к линии электропередачи основным требованием, предъявляемым к конечным потребителям, является защита линии от аварийных перегрузок.
В настоящее время наиболее надежной считается защита линии с помощью вакуумного выключателя, управляемого устройством релейной защиты и автоматики (РЗА) на основе токовых реле или микропроцессоров.
Ячейки (камеры) КСО-393 благодаря унифицированной конструкции и простоте изготовления, являются наиболее распространенным элементом распределительных устройств среднего напряжения.
Распределительные устройства на основе камер одностороннего обслуживания КСО-393 (на выключателях нагрузки) и КСО-298 (на вакуумных выключателях) предназначены для коммутации и защиты линий трехфазного переменного тока в сетях 6-10 кВ с изолированной нейтралью.
В последние дни 2021 года наша компания получила заказ на пункт коммерческого учета электроэнергии 35 кВ для газопровода "Сила Сибири". Уже 11 января 2022 года комплект оборудования поступил на объект.
Пункт коммерческого учета использует универсальные измерительные датчики тока и напряжения, что позволяет в 10 раз снизить массу устройства по сравнению с традиционными ПКУ на трансформаторах.
Космическая отрасль России развивается бурными темпами и требует большого количества инновационного оборудования, в том числе, электротехнического.
ООО "Тяжмаштрейд" выполнило заказ Центра эксплуатации объектов наземной космической инфраструктуры космодрома "Восточный" на поставку комплектующих для выключателей нагрузки.
В 2021 году наша компания начала экспортные поставки электрооборудования в страны дальнего зарубежья. В начале года отгружены конденсаторные установки и разъединители в Монголию.
Компания "Тяжмаштрейд" с 2014 года поставляет электротехническое оборудование промышленного назначения в страны Евразийского Экономического Союза (ЕАЭС) - Белоруссию, Казахстан, Киргизию, Узбекистан.
К идее производства линейных разъединителей на 20 кВ мы обращались неоднократно с 2017 года. Было рассмотрено несколько вариантов конструкций разъединителей: РЛНД-20, РЛР-20, РЛК-20.
В 2020 году мы организовали серийный выпуск линейных разъединителей на номинальное напряжение 20 кВ, остановившись на хорошо зарекомендовавшей себя конструкции качающегося типа РЛК-20.
"Тяжмаштрейд" поставил реклоузеры с функцией учета электроэнергии ПССУ-10 для 35-й Краснознамённой орденов Кутузова и Александра Невского дивизии ракетных войск стратегического назначения.
Реклоузер с функцией учета электроэнергии ПССУ-10 защищает линию от перегрузок.
Кроме того, реклоузер выполняет важную дополнительную функцию - ведет учет электроэнергии и передает данных учета в диспетчерскую по сети мобильной связи.
Одной из проблем эксплуатации распределительных сетей 6-10 кВ являются отказы линейных разъединителей наружной установки РЛНД.
В энергосистемах Российской Федерации менее 50% разъединителей доживают до возраста 15 лет. При этом повреждаемость разъединителей РЛНД в отдельных районах Российской Федерации достигает 2,5% от числа установленных.
Для устранения недостатков РЛНД был разработан новый тип разъединителя - РЛК. Он исключает все известные недостатки РЛНД, является практически необслуживаемым и надежным в эксплуатации.
