ПРВТ или реклоузер - какое устройство выбрать для защиты линии?

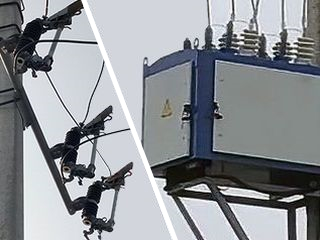

ПРВТ или ПСС

При подключении предпиятий и организаций к сетям электроснабжения электросетевые компании выдают технические условия на подключение, в которых обязательно прописывают защиту линии от перегрузок.

В качестве устройства защиты обычно предлагается предохранитель-разъединитель выхлопного типа ПРВТ или реклоузер (пункт секционирования столбовой) ПСС.

Что выбрать - ПРВТ или ПСС? Какое устройство больше подходит конечному потребителю?

Начнем с того, что эти устройства сильно отличаются по цене.

Стоимость предохранителя-разъединителя ПРВТ - около 100 тыс. руб., в то время как реклоузер ПСС обойдется примерно в четыре раза дороже. Кажется, что выбор однозначно за ПРВТ.

Преимущества ПРВТ

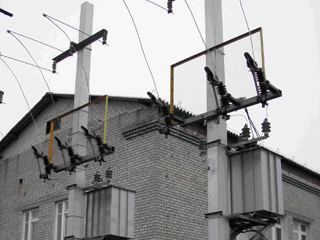

  1. ПРВТНизкая стоимость. ПРВТ является одним из самых доступных способов защиты линии. Требование сетевых компаний устанавливать защиту на границе балансовой принадлежности (на первой опоре ЛЭП) исключает возможность установки защиты только на понижающей подстанции, делая ПРВТ очень привлекательным решением.
  2. Проста эксплуатации и обслуживания. ПРВТ не содержит никаких электронных электронных компонентов. Все манипуляции производятся с помощью диэлектрической штанги. Для того, чтобы научиться работать с ПРВТ не нужно никаких дополнительных знаний.
  3. Малый вес и небольшие габариты. Массогабаритные показатели ПРВТ позволяют использовать для установки одну опору. При этом возможна установка ПРВТ на ту же опору, на которой установлена столбовая/мачтовая подстанция.

Недостатки ПРВТ

Недостатки предохранителя-разъединителя выхлопного типа ПРВТ являются продолжением его достоинств.

  • Небольшой номинальный ток. Номинальный ток ПРВТ - до 80 А, что соответствует мощности подстанции около 630 кВА.
  • Простая защита по току. ПРВТ обеспечивает только защиту по предельному току (нет защиты по напряжению, нет защиты от однофазных замыканий на землю и т.п.).
  • Ограниченная селективность защиты. Для обеспечения селективности защиты ПРВТ выпускаются двух типов: быстрые (К) и медленные (Т). Однако двух уровней селективности иногда бывает недостаточно.
  • Отсутствие средств связи. ПРВТ не имеет возможности подключения к средствам связи, телемеханики и удаленного управления. Поэтому о произошедшей нештатной ситуации потребитель электроэнергии узнает только по отсутствию напряжения на линии.
  • Ручное управление. ПРВТ управляется вручную и не имеет никаких средств автоматического или удаленного повторного включения. После срабатывания ПРВТ необходим выезд ремонтной бригады на место установки для включения линии.

УЗНАТЬ ЦЕНУ

Отправьте запрос в любой форме на электронную почту com@tmtrade.ru. В течение дня мы подготовим для вас предложение со стоимостью и сроком поставки. Или просто позвоните нам по телефону +7 910-973-00-28

Преимущества реклоузеров

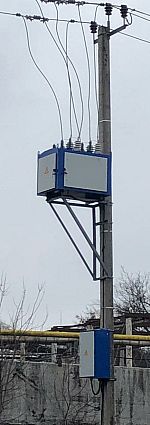

Реклоузер ПССПо сравнению с ПРВТ реклоузеры обладают массой дополнительных преимуществ

  1. Почти неограниченный номинальный ток. Номинальный ток типового вакуумного выключателя в реклоузере - 1000 А. Однако, при необходимости и он может быть увеличен
  2. Высокое быстродействие. Время отключения вакуумного выключателя составляет около 0,3 с. Это гарантирует, что защищаемое оборудование не будет повреждено в случае аварии.
  3. Всевозможные виды защит. Микропроцессорные терминалы, используемые в реклоузерах, позволяют реализовать разнообразные типы защит (МТЗ, отсечка, перегрузка ЗМН, ОЗЗ, обнаружение места повреждения и т.д.). Микропроцессорные терминалы позволяют реализовать направленные и ненаправленные защиты.
  4. Различные виды срабатывания. В отличие от ПРВТ, который может срабатывать только на отключение, реклоузер может по-разному реагировать на различные события на линии - может отключить линию, включить линию или сигнализировать по каналам связи о произошедшем событии.
  5. Высокая селективность. Микропроцессорный терминал реклоузера обеспечивает высокую селективность защиты, отключая только те участки линии, которые оказались в аварийной ситуации.
  6. Автоматическое повторное включение. Огромным преимуществом реклоузеров является автоматическое повторное включение (АПВ). Большинство нештатных ситуаций на воздушных линиях электропередачи носят временный характер. Автоматическое повторное включение линии позволяет восстановить электроснабжение без выезда ремонтной блигады.
  7. Удобство настройки и эксплуатации. Микропроцессорные терминалы удобны в работе, хотя и требуют от персонала дополнительных знаний.
  8. Телемеханика и удаленное управление. Имея возможность подключения к различным устройствам связи (модемы, радиомодемы, устройства сбора и передачи данных), реклоузеры могут передавать и принимать информацию. Это позволяет осуществлять сбор разнообразной информации о состоянии электросети. Также становится возможно реализовать удаленное управление реклоузером. При этом реклоузер сохраняет и возможность ручного включения и отключения.
  9. Автоматический ввод резерва. Реклоузер может работать в качестве устройства автоматического ввода резерва (АВР) в сетях с двусторонним питанием (например, для подключении питания от дизель-генератора в случае аварии на основной линии).
  10. Интеграция с системы управления. Микропроцессорное устройство управления реклоузером в комплексе с различными устройствами связи позволяет интегрировать реклоузеры в системы автоматического управления.

Простые аргументы, изложенные выше, позволяет потребителям электроэнергии сделать самостоятельный осмысленный выбор между предохранителем-разъединителем ПРВТ и реклоузером, обеспечив оптимальный баланс между затратами на оборудование и надежностью электроснабжения.
