Приводы разъединителей внутренней установки
При заказе разъединителя заказчик порой не обращает внимания на такую не очень важную деталь, как привод, с помощью которого будут приводиться в движение контакты разъединителя.
Для стандартных разъединителей типа РВ(з)-10 на токи до 1000 А это действительно не принципиально. Так как усилие на приводе небольшое, то можно использовать простейший ручной привод ПР-3.
Однако для разъединителей 10 кВ на токи более 4000 А или разъединителей 35 кВ и 110 кВ, а также для удаленного управления разъединителями необходимо использовать более сложные типы приводов - червячные и двигательные.
Разъединители внутренней установки, как правило, размещаются внутри шкафов распределительных устройств КРУ или КСО, на задней стенке шкафа. При включенном напряжении дверцы распределительных устройств всегда закрыты, и оперирование разъединителями осуществляется с помощью приводов, органы управления которых размещаются на лицевой панели распределительного шкафа.

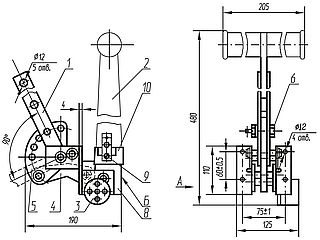

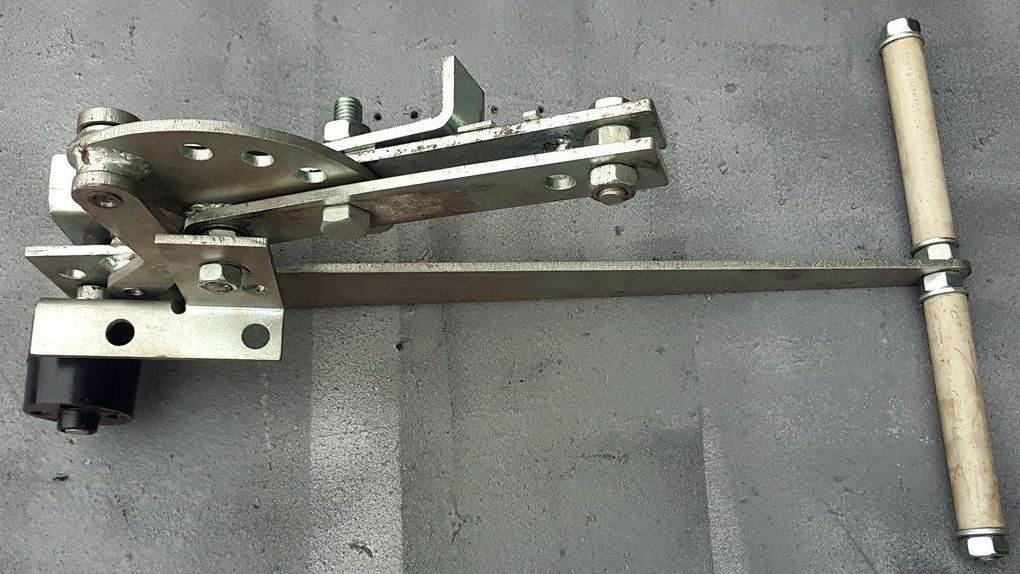

Привод ручной ПР-3 рычажного типа
Стандартные разъединителей в большинстве случаев управляются ручными рычажными приводами, работа которых целиком зависит от мускульной силы оператора.
Кинематическая схема ручного привода состоит из трех частей:
- Рукоятка привода, представляющая собой рычаг, поворачивающийся вокруг оси на одном из закрепленных концов примерно на 90 градусов. На рычаге могут устанавливаться запирающее устройство для навесного или электромеханического замка, а также датчики положения привода. Рукоятка привода обычно устанавливается на лицевой части шкафа распределительного устройства, например, камеры КСО. Собственно говоря, эту часть обычно и называют приводом.
- Тяга, которая одним своим концом крепится к рычагу привода, а другим - к рычагу или муфте, установленным на оси разъединителя. Тяга целиком находится внутри шкафа распределительного устройства, ее длина всегда подбирается по месту, исходя из расстояния от лицевой стороны шкафа до Задней стенки, на которой установлен разъединитель.
- Вал разъединителя, приводящий в движение основные или заземляющие контакты разъединителя

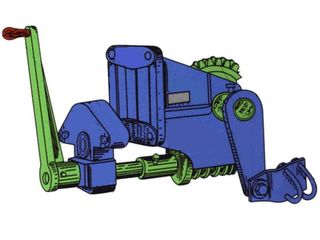

Привод червячный ПЧ-50М
Вес разъединителей на токи более 4000 А превышает 100 кг, и оперировать ими с помощью ручного привода довольно тяжело.
В этом случае для усиления мускульной силы оператора применяют червячный редуктор. Наиболее распространенной моделью с таким редуктором является червячный привод ПЧ-50М.
Привод состоит из следующих основных узлов:
- Основного червячного редуктора
- Рычага для управления тягой разъединителя
- Рычаг указателя положения привода с блок-замком
- Рукоятки, устанавливаемой на вал червяка
Червячный привод существенно облегчает оперирование разъединителем, однако его стоимость сравнима со стоимостью самого разъединителя. Поэтому приходится взвешивать необходимость применения червячного привода.
УЗНАТЬ ЦЕНУ
Отправьте запрос в любой форме на электронную почту
Двигательные приводы
Нередко возникает необходимость в удаленном управлении разъединителями. В этом случае не обойтись без двигательных приводов. При этом двигательные приводы могут управляться с выносного блока управления. Однако, двигательным приводам уже требуется оперативное питание.
Двигательные приводы предназначены для электродвигательного оперирования главными и заземляющими ножами разъединителей на напряжения от 35 до 220 кВ при их установке на открытом воздухе или на напряжения от 10 до 110 кВ при установке в помещении.
Наиболее распространенные модели двигательных приводов ПД-11, ПД-14, ПДЖ-1, УМП.
Конструктивно приводы выполнены в виде одного блока, включающего приводной электромеханизм и электрические устройства управления и сигнализации.
Четырехступенчатый редуктор привода имеет червячную, две цилиндрические и коническую пару зацепления. К редуктору крепится электродвигатель, коммутирующее устройство и электромагнитная блокировка.
Редуктор имеет ступень ручного оперирования, что обеспечивает не более 22 оборотов рукоятки на операцию включения или отключения.
В приводах предусмотрена возможность электрической блокировки, что делает невозможным оперирование заземлителями при включенных главных ножах и наоборот.
Двигательные приводы могут оснащаться микрпроцессорными контроллерами.
Шкафы всех типоисполнений приводов имеют электрический обогреватель с термовыключателем, обеспечивающим автоматическое включение обогрева при температуре окружающей среды ниже +5°С и отключение обогрева при температуре выше +9°С, а также отдельный обогреватель для исключения конденсата.
Подробному описанию двигательного привода ПД-14 посвящен отдельный материал нашего сайта.
