Пункт коммерческого учета электроэнергии 35 кВ

Пункт коммерческого учета электроэнергии ПКУ 35 кВ

Пункт коммерческого учета электроэнергии ПКУ-35 кВ открытого типа на базе высоковольтных измерительных преобразователей напряжения - инновационное устройство, не имеющее аналогов в России.

ПКУ предназначен для учета активной и реактивной энергии прямого и обратного направления в цепях переменного тока напряжением 35 кВ, с номинальным током до 600 А, частотой 50 Гц; а также для использования в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ), для передачи измеренных и вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.

ПКУ-35 предназначен для установки в открытых распределительных устройствах (ОРУ) и на опорах линий электропередач 35 кВ. Имеется также исполнение для внутренней установки в помещениях подстанций и закрытых распределительных устройств (ЗРУ).

Конструкция

ПКУ-35 конструктивно состоит из следующих составных частей:

  • Высоковольтный измерительный преобразователь тока и напряжения ИПТН – 3 шт.;
  • Шкаф учета ШУ с многофункциональным измерительным устройством ESM – 1 шт.;
  • Трансформатор собственный нужд ТСН с комплектом ограничителей перенапряжений ОПН – 1 шт.

Измерительные преобразователи тока и напряжения ИПТН

ИПТН представляет собой однофазный комбинированный преобразователь тока на базе катушки Роговского и датчик напряжения на базе емкостного делителя, объединенных в одном корпусе. Конструктивно первичный преобразователь состоит из: высоковольтного измерительного модуля с первичными выводами, опорного изолятора и основания с электронным модулем.

Внутренняя изоляция первичного преобразователя выполнена из эпоксидного компаунда, что обеспечивает стойкость к грозовым и коммутационным импульсам напряжения. Внешняя изоляция выполнена из кремнийорганического полимера, что обеспечивает стойкость к воздействиям окружающей среды.

iptn
Внешний вид измерительного преобразователя тока и напряжения ИПТН

Комбинированный преобразователь ИПТН относится к активным датчикам тока и напряжения, содержащий электронные аналоговые компоненты. Электронный модуль преобразователя расположен в основании в металлическом корпусе, защищающем электронные компоненты от внешних электромагнитных помех.

Электроника обеспечивает аналоговую обработку сигнала, установку коэффициента трансформации, калибровку и температурную компенсацию. Питание электронного модуля обеспечивается от многофункционального измерительного устройства.

ИПТН производятся в соответствии с требованиями стандартов ГОСТ Р МЭК 60044-7- 2010 и ГОСТ Р МЭК 60044-8-2010.

ИПТН обладает следующими преимуществами перед существующими типами устройств измерения токов и напряжения:

  • Отсутствие индуктивных элементов избавляет от эффекта ферромагнитного резонанса;
  • Отсутствие магнитного сердечника избавляет от эффекта насыщения магнитопровода, гистерезиса и остаточного намагничивания;
  • Полная гальваническая изоляция от первичной цепи;
  • Взрывобезопасность;
  • Высокая точность, линейность и температурная стабильность;
  • Расширенный диапазон измерения тока;
  • Точность и диапазон вторичного сигнала обеспечивают одновременно измерение и защиту;
  • Широкая полоса пропускания до 20 кГц преобразователя напряжения и до 3 кГц преобразователя тока;
  • Защита от воздействия внешних электромагнитных полей;
  • Малый вес конструкции облегчает монтаж и техническое обслуживание;
  • Возможность калибровки на нестандартный номинальный ток.

iptn mk 300 iptn mk 300 iptn mk 300

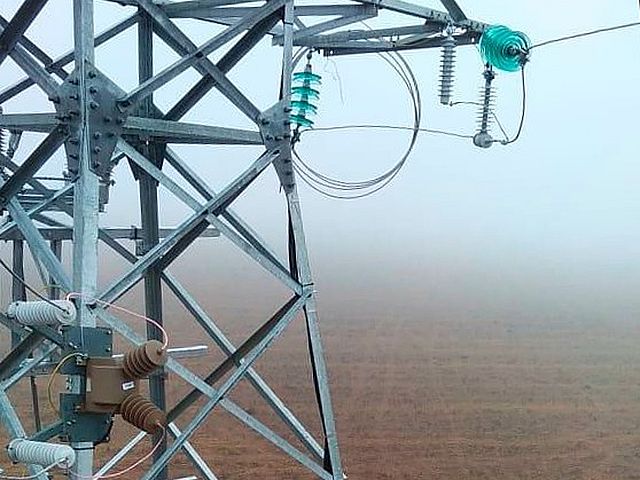

Установка ИПТП на опоре: а - на анкерной, б - на промежуточной, в - на концевой

УЗНАТЬ ЦЕНУ

Отправьте запрос в любой форме на электронную почту Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.. В течение дня мы подготовим для вас предложение со стоимостью и сроком поставки. Или просто позвоните нам по телефону +7 910‑973‑00‑28

Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.


Шкаф учета ШУ

Шкаф учета (далее ШУ) предназначен для учета электроэнергии, сбора информации и передачи ее на устройства сбора и передачи данных или напрямую на диспетчерские пункты. Передача данных осуществляется по существующим беспроводным сетям при помощи GSM/GPRS-модемов, радиоканалу или по ВОЛС.

iptn

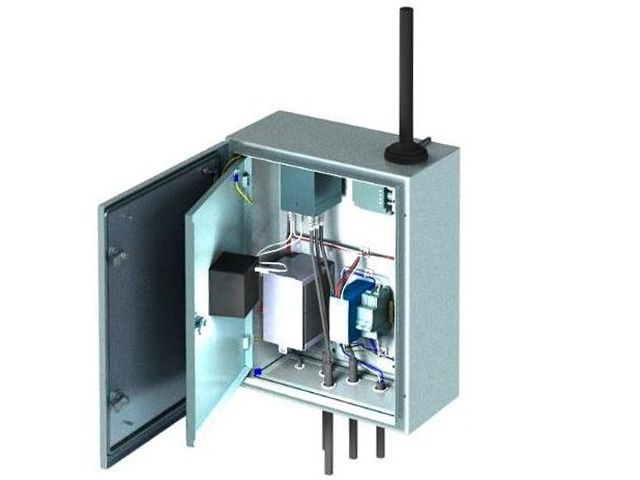

Внешний вид шкафа учета ШУ

ШУ включает многофункциональный измерительное устройство, модуль индикации, блок резервного питания, АКБ, обогреватель шкафа и модем/медиа конвертер передачи данных.

Многофункциональное измерительное устройство (счетчик электроэнергии) ESM

Функции счетчика электроэнергии выполнятся многофункциональным измерительным устройством ESM (модификация ESM-ET75), обеспечивающим прямое подключение ИПТН в соответствии с ГОСТ Р 56750-2015.

Перечень функций, поддерживаемых устройством ESM:

  • учет активной энергии в соответствии с требованиями, установленными в ГОСТ 31819.22-2012, по классам точности 0,2S или 0,5S, учет реактивной энергии в соответствии с требованиями, установленными в ГОСТ 31819.23-2012, по классам точности 0,5 или 1 в прямом и обратном направлениях;
  • измерение фазного тока, фазного и линейного напряжения, частоты, углов фазовых сдвигов между током, фазными напряжениями, напряжением и током, коэффициентов мощности (пофазно и среднего), активной, ре-активной и полной мощности (пофазно и суммарных величин);
  • измерение ПКЭ в соответствии с классами характеристик процесса измерений A или S в соответствии с ГОСТ 30804.4.30-2013, классом I по ГОСТ 30804.4.7-2013;
  • синхронизированные векторные измерения для измерения векторов фазных напряжений и токов, а также частоты и скорости ее изменения.

Для хранения конфигурации, результатов измерений ПКЭ, приращений активной и реактивной энергии, журналов событий в устройствах ESM предусмотрена энергонезависимая память, обеспечивающая длительное хранение при отсутствии электропитания и защищенная от несанкционированного изменения.

Устройства ESM позволяют выполнять многотарифный учет энергии в 8 тарифных зонах, по 255 типам дней в 255 сезонах, обеспечивают ведение независимых массивов профилей мощности (активной, реактивной прямого и обратного направления) и четыре квадрантной реактивной энергии с конфигурируемым временем интегрирования от 1 до 60 минут. Устройства ESM поддерживают протоколы обмена данными: Modbus RTU, Modbus TCP/RTU, ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-104-2004, RS- TCP (сквозной канал), SNTP, SNMP, IRIG-B.

tsn mk 300tsn mk 300
Универсальное измерительное устройство (счетчик электроэнергии) ESM и панель индикации ЭНМИ-7

Трансформатор собственных нужд ТСН

ТСН используется для обеспечения оперативного питания оборудования ШУ. В качестве ТСН применяется двухфазный трансформатор напряжения наружной установки. Для защиты ТСН опционально применяются ограничители перенапряжения 35 кВ с кремнийорганической изоляцией.

Для обеспечения работы ИПТН требуется заземление. Конструкция крепления ИПТН должна быть надежно соединена с заземляющим контуром опоры или подстанции.

Технические характеристики

ПКУ-35 изготавливаются климатического исполнения У или УХЛ, категории размещения 1 по ГОСТ 15150-69 и предназначены для эксплуатации в следующих условиях:

  • высота над уровнем моря не более 1000м;
  • температура окружающего воздуха – от –450С до +450С;
  • относительная влажность воздуха не более 100% при 250С;
  • окружающая среда не взрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию; атмосфера типа ІІ по ГОСТ 15150-69;
  • рабочее положение в пространстве – вертикальное или горизонтальное.

Основные технические характеристики ПКУ-35 приведены в таблице.

ПараметрЗначение
Номинальное напряжение, кВ 35
Наибольшее рабочее напряжение, кВ 40,5
Номинальная частота, Гц 50
Номинальный первичный ток, А 10-600
Номинальное среднеквадратичное значение выходного сигнала по току, В 1; 2
Номинальное среднеквадратичное значение выходного сигнала по напряжению, В 1
Класс точности преобразования по току, ГОСТ Р МЭК 60044-8-2010 0,2S; 0,5S
Класс точности преобразования по напряжению, ГОСТ Р МЭК 60044-7-2010 0,2; 0,5
Класс точности учета активной/реактивной энергии, ГОСТ Р 56750-2015 0,5S/1,0
Климатическое исполнение и категория размещения по ГОСТ 15150-69 У1, УХЛ1
Степень защиты ИПТН, ШУ по ГОСТ 14254-96 IP67; ІP65
Масса без МК, кг, не более ИПТН 3
ШУ 17
ТСН 90
Напряжение питания ШУ, В 90-250 AC/DC
Потребляемая мощность ШУ, без обогрева, ВА, не более 15
Срок службы устройства, лет, не менее 30
Гарантийный срок службы, лет 2

Комплект поставки

Базовый комплект поставки:

  • Преобразователь тока и напряжения измерительный ИПТН CVS-O-35 - 3 шт.
  • Соединительный кабель МК.CC-XX - 3 шт.
  • Шкаф учета комплектный RM43.02.хх с многофункциональным измерительным устройством (счетчиком электроэнергии) ESM-ET75-24-A2E2-05S - 1 шт.

ПКУ-35 кВ

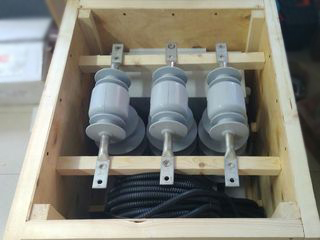

ПКУ-35 кВ, подготовленный к отправке

Дополнительные опции:

  • Опции шкафа учета
    • Модуль индикации ЭНМИ-5-24-2 - 1 шт.;
    • Модуль дискретного ввода/вывода ЭНМВ-1 - 1 шт.;
    • GSM/ GPRS-модем с антенной АТМ2-485 - 1 шт.;
    • Медиаконвертер и оптический кросс - 1 шт.;
    • Блок питания 24 В DC – ИБП и АКБ - 1 шт.;
    • Система автоматического обогрева - 1 шт.;
  • Трансформатор собственный нужд НИОЛ-35 - 1 шт.;
  • Ограничитель перенапряжения ОПН-35 - 2 шт.;
  • Монтажный комплект ИПТН МК.Сx - 1 шт.;
  • Монтажный комплект ШУ МК.Ex - 1 шт.;
  • Монтажный комплект ТСН МК.Tx - 1 шт.

Фотогалерея

Щелкните на изображении для увеличения

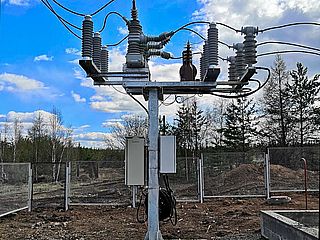

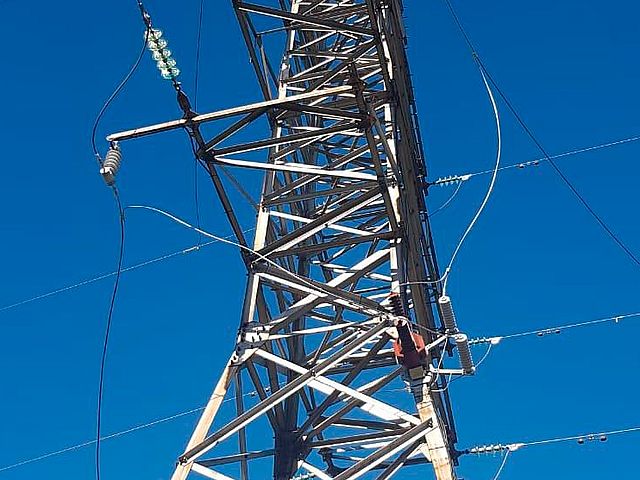

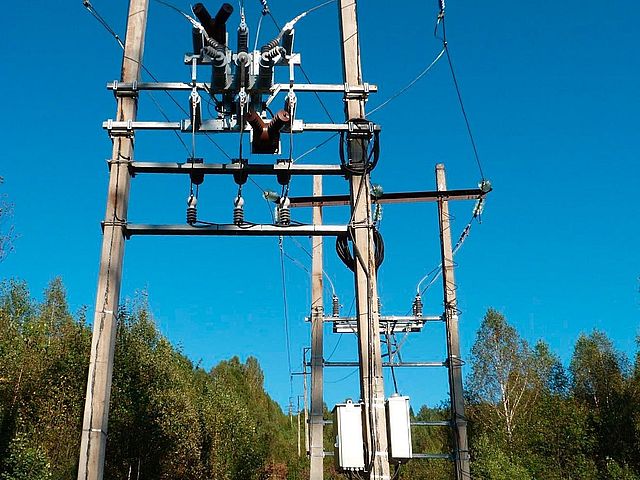

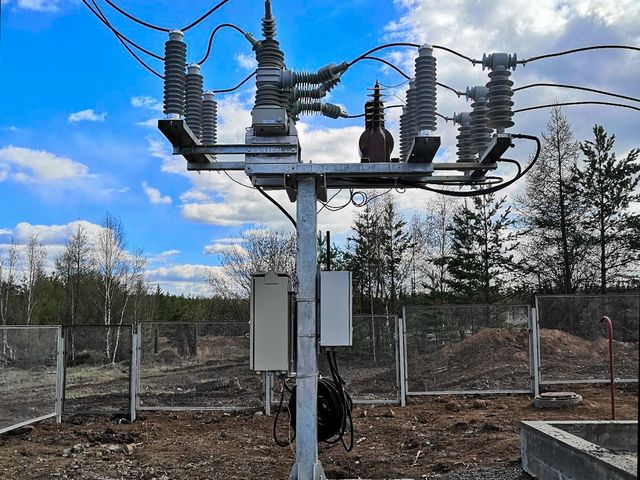

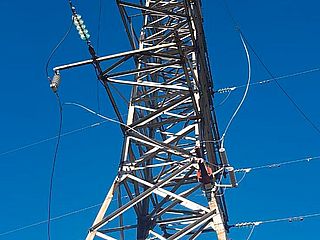

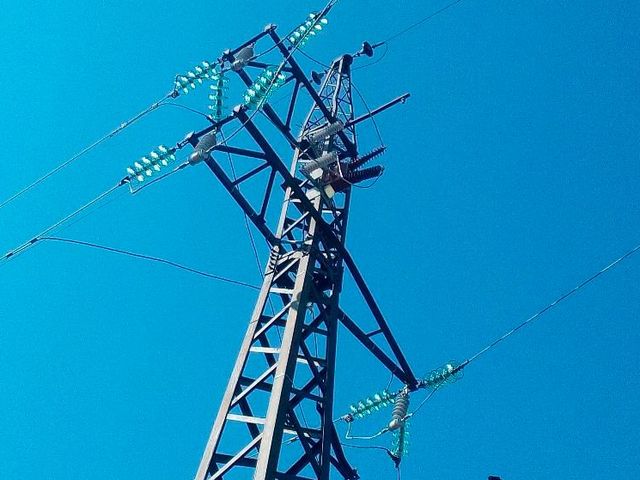

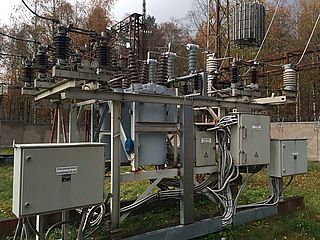

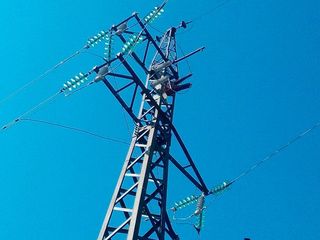

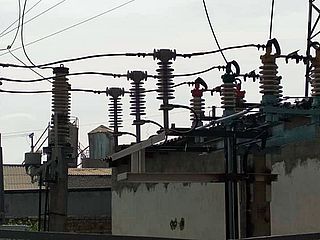

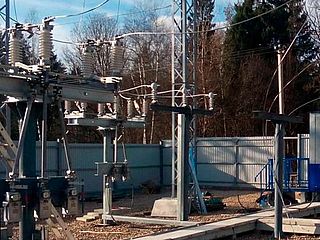

ПКУ-35 кВ ПКУ-35 кВ ПКУ-35 кВ ПКУ-35 кВ ПКУ-35 кВ ПКУ-35 кВ ПКУ-35 кВ ПКУ-35 кВ

Просмотреть или скачать
