Распределительные устройства наружного исполнения КРУН и КРН

При техническом присоединении объекта к линии электропередачи основным требованием, предъявляемым к конечным потребителям, является защита линии от аварийных перегрузок. В отсутствие такой защиты на стороне конечного потребителя, при аварии (например, при коротком замыкании) могут пострадать другие потребители электроэнергии и вся сеть.

В настоящее время наиболее надежной считается защита линии с помощью вакуумного выключателя, управляемого устройством релейной защиты и автоматики (РЗА) на основе токовых реле или микропроцессоров.

Крупные потребители электроэнергии, имеющие на своем балансе распределительные устройства (РУ) и подстанции (КТП), организуют все виды защиты с помощью камер КСО, входящих в состав этих устройств.

В то же время небольшие конечные потребители в средней полосе России с умеренно холодным климатом чаще всего используют два вида устройств защиты линии - реклоузеры и комплектные распределительные устройства наружного исполнения (КРУН/КРН).

В отличие от реклоузера, устанавливаемого на опоре линии электропередачи, КРУН устанавливается на поверхности земли, что облегчает его техническое обслуживание.

Наиболее часто популярными моделями КРУН У1 являются КРН-2-10, КРН-3-10, КРН-4-10 (используется также маркировка КРН-II-10, КРН-III-10, КРН-IV-10). Отличия между всеми перечисленными моделями минимальны и нивелируются особенностями изготовления у различных производителей.

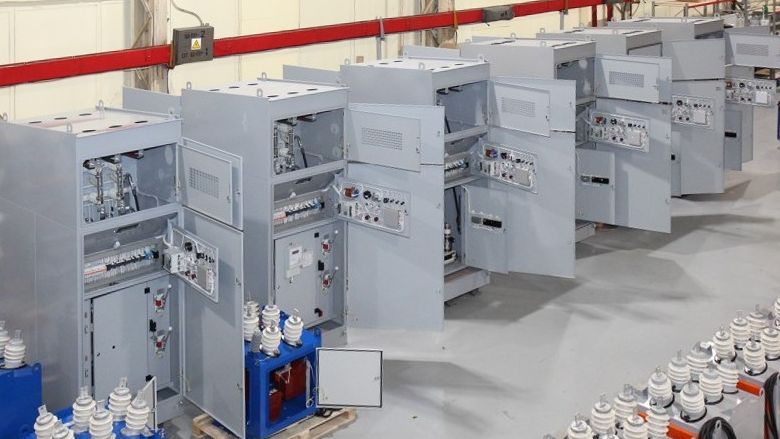

Шкафы комплектных распределительных устройств КРН-10 У1 предназначены для распределительных устройств переменного трехфазного тока напряжением до 10 кВ частотой 50 Гц систем с изолированной нейтралью и для секционирования воздушных линий электропередач напряжением до 10 кВ с односторонним и двухсторонним питанием.

Релейная защита в ячейке обеспечивает:

• МТЗ - от перегрузки,
• токовую отсечку - от короткого замыкания,
• защиту от замыкания на землю, понижения напряжения, обрыва и порядка чередования фаз.

РЗА выполняется, как на электромеханических реле, так с использованием микропроцессорных терминалов.

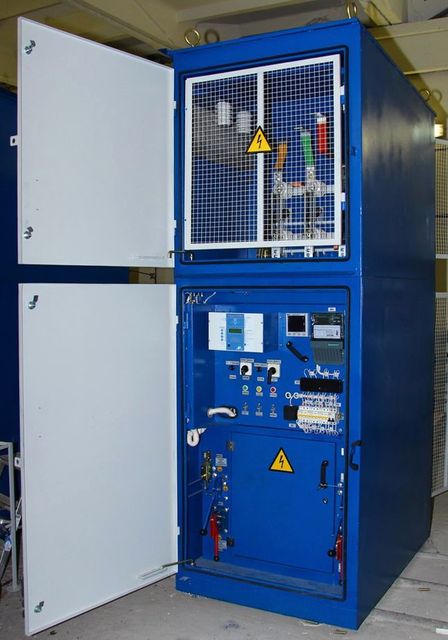

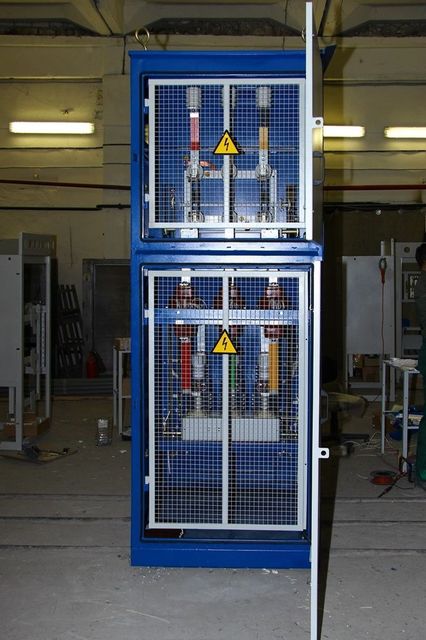

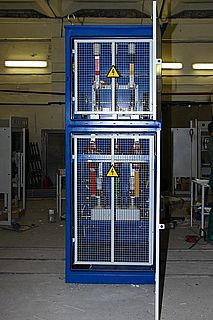

Вид спереди	Вид сзади

По требованию заказчика ячейки комплектуются электросчетчиками для учета электроэнергии. Типоисполнение шкафов определяется конкретной схемой первичных и вторичных соединений и номинальными параметрами встраиваемых аппаратов.

В шкафах, в зависимости от схемы, могут быть установлены следующие аппараты:

1. выключатели вакуумные ВВ/ТЕL-10, ВВР-10, Evolis
2. разъединители РВЗ и РВФЗ на 400, 630А с приводами ПР-10;
3. трансформаторы тока типа ТПЛ-10 (возможна замена на другие типы трансформаторов) на 50, 75, 100, 150, 200, 300, 400, 600А;
4. трансформаторы напряжения типа НОМ, НАМИ, НТМИ;
5. предохранители типа ПКТ, ПКН;
6. разрядники типа РВО;
7. ограничители перенапряжений ОПН;
8. трансформаторы силовые ТМГ-25.

Конструктивно КРН-4-10 представляет собой сборно-сварную металлическую конструкцию с уплотнением на дверях. Двери расположены на противоположенных сторонах шкафа (по две с каждой стороны), что позволяет
осуществлять его двухстороннее обслуживание, обеспечивает свободный доступ к аппаратуре. Шкаф разделен перегородками на отсек управления, в котором размещается аппаратура и приборы управления, защиты, измерения и сигнализации; и отсеки высокого напряжения, которые комплектуются в зависимости от назначения шкафа.

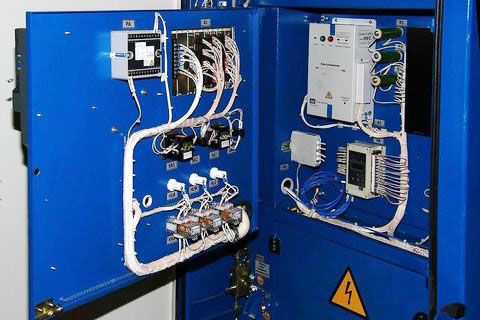

Отсек РЗА

Конструкция шкафов КРН обеспечивает механические и электрические блокировки, не допускающие:

• включение и отключение заземляющих ножей линейного и шинного разъединителей при включенных (а) высоковольтном выключателе, (б) рабочих ножах разъединителей;
• включение разъединителей при включенных заземляющих ножах;
• открывание дверей камеры КРН при включенных разъединителях.

Условия эксплуатации

• климатическое исполнение У или УХЛ, категория размещения I по ГОСТ15150-69;
• верхнее значение температуры окружающего воздуха: +40 °С;
• нижнее значение температуры окружающего воздуха: - 40 °С;
• среднесуточная расчетная температура не выше+35 °С
• высота над уровнем моря не более1000 м;
• окружающая среда - не пожароопасная, не взрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию; не подвергающаяся усиленному загрязнению.

Схемы главных цепей КРН-4-10

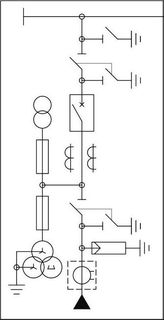

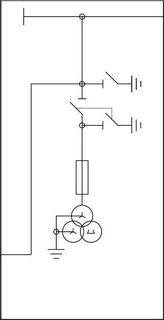

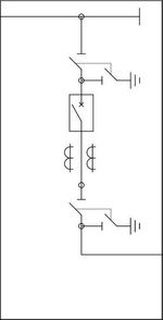

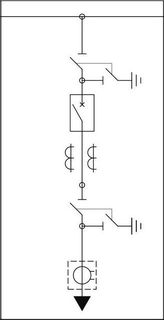

Ввод, ТН	Линия	СВ	ТН

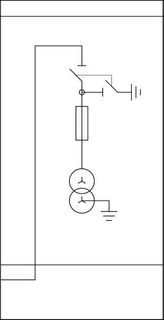

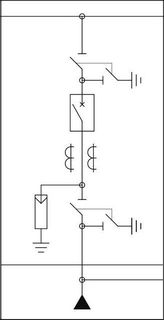

Ввод	ТСН	ТН	Ввод

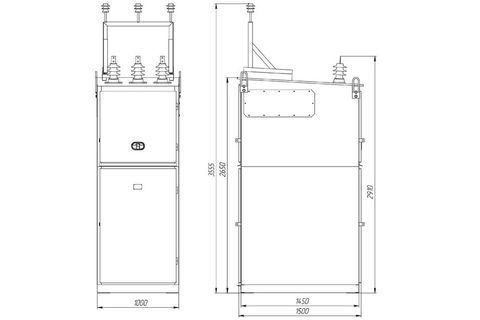

Габаритный чертеж КРН-4-10

Габаритный чертеж
