Разъединители линейные наружной установки на 10 кВ

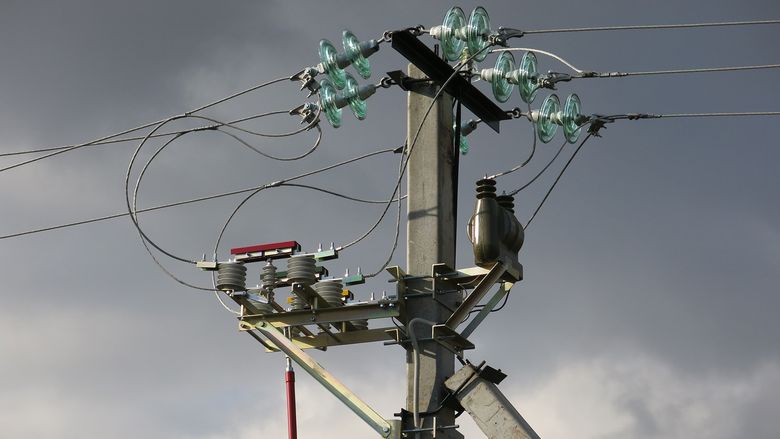

Разъединители наружной установки, называемые также линейными разъединителями, предназначены для установки на опорах ЛЭП. Они работают в наиболее жестких условиях - в дождь, грозу, снегопад и гололед, поэтому к ним предъявляются особые требования по надежности.

Разъединители используются для создания видимого разрыва электрической цепи с целью обеспечения безопасности на время ремонта или обслуживания оборудования.

Также разъединители наружной установки предназначены для включения и отключения обесточенных участков электрической цепи высокого напряжения, токов холостого хода трансформаторов, зарядных токов воздушных линий, а также для заземления отключенных участков цепи при помощи встроенных заземлителей.

Разъединители комплектуются блокировкой включенного (отключенного) положения и заземляющими ножами, исключающими подачу напряжения на отключенный участок сети.

В настоящее время наиболее популярны два типа наружных разъединителей среднего напряжения (до 10 кВ): поворотные - РЛНД и качающиеся - РЛК.

Разъединители РЛНД обладают рядом недостатков, поэтому на смену им были разработаны разъединители РЛК. Однако, разъединители РЛНД по-прежнему сохраняют свои позиции, так как их цена в три раза ниже, чем у разъединителей РЛК.

Разъединители РЛНД-10

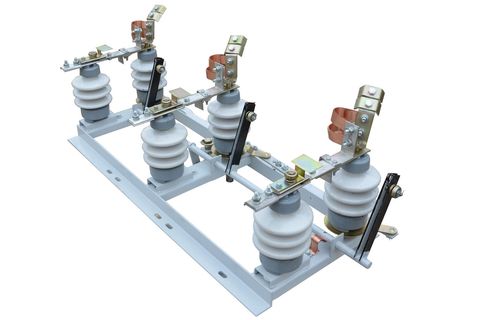

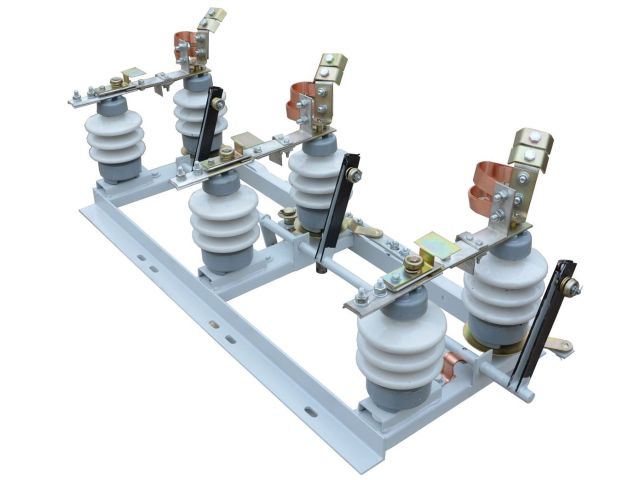

РЛНДРазъединитель линейный наружной установки двухколонкового типа серии РЛНД - это простейший вид разъединителя наружной установки.

Разъединитель выполнен в виде трехполюсного (на одной раме) аппарата, горизонтально-поворотного типа, каждый полюс которого имеет один подвижный и один неподвижный изоляторы, несущие на себе токоведущую систему. Размыкаемые соединения главного и заземляющего контуров осуществляются через ламельные контакты, контактное давление в которых создается пружинами.

Разъединитель РЛНД комплектуется приводом ПРНЗ-10 для ручного включения и отключения главных и заземляющих ножей разъединителея.

Условия эксплуатации:

  • температура окружающего воздуха от -40° С до +40° С;
  • высота установки над уровнем моря - не более 1000 м.;
  • скорость ветра - не более 40 м/с при отсутствии гололеда, до 15 м/с при допустимой стенке гололеда не более 10 мм;
  • толщина стенки гололеда - 10 мм;
  • сейсмичность района – до 7 баллов.

Условное обозначение разъединителя РЛНД
РЛНД-1(2)-10(.II).IV/(400)630 УХЛ1

Р – разъединитель;
Л – линейный;
Н – наружной установки;
Д – двухколонковый;
1, 2 – расположение заземляющих ножей (1 - со стороны поворотного изолятора, 2 - с обеих сторон);
10 – номинальное напряжение, кВ;
II, IV – степень загрязнения атмосферы (II - для фарфоровых изоляторов, IV - для полимерных изоляторов);
400, 630 – номинальный ток, А;
УХЛ1 – климатическое исполнение и категория размещения.

Разъединители РЛК-10

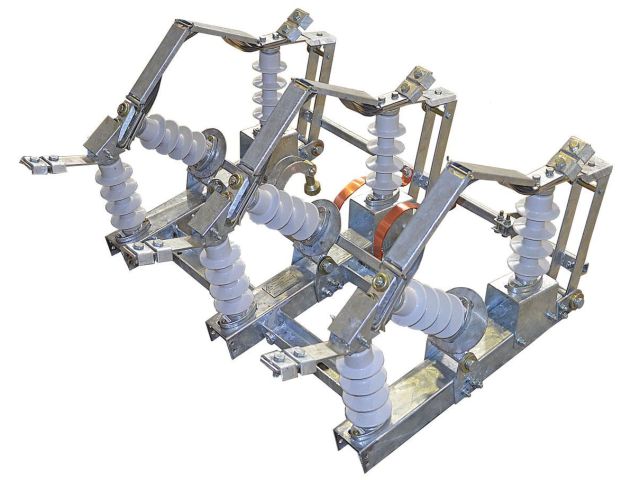

РЛКРазъединители РЛК были разработаны на смену разъединителям РЛНД. Однако, из-за высокой стоимости, они в настоящее время используются, главным образом, сетевыми компаниями и крупными предприятиями. Небольшие конечные потребители электроэнергии по-прежнему предпочитают разъединители РЛНД.

Разъединитель серии РЛК выполнен в виде трехполюсного аппарата качающегося типа.

Каждый плюс разъединителя имеет две неподвижные колонки, установленные на раме разъединителя, и одну подвижную колонку, установленную на поворотном кронштейне. Подвижная колонка имеет возможность качаться в направлении продольной оси разъединителя.

Условия эксплуатации:

  • температура окружающего воздуха - от -40° С до +40° С;
  • высота установки над уровнем моря - не более 1000 м;
  • скорость ветра - не более 40 м/с при отсутствии гололеда, скорость ветра до 15 м/с при допустимой стенке гололеда не более 10 мм;
  • толщина стенки гололеда - 10 мм;
  • сейсмичность района – до 7 баллов.

Условное обозначение разъединителя РЛК
РЛК(В)-1а-(IV)-10/400(630) УХЛ1

Р – разъединитель;
Л – линейный;
К – качающегося типа;
В – вертикальной установки;
1а, 1б, 2 – заземляющие ножи со стороны неподвижной колонки, со стороны подвижной колонки, с обеих сторон (при отсутствии ножей индекс опускается);
IV – степень загрязнения атмосферы (для полимерных изоляторов);
10 – номинальное напряжение, кВ;
400, 630 – номинальный ток, А;
УХЛ1 – климатическое исполнение и категория размещения.

Технические характеристики разъединителей РЛНД и РЛК

ПараметрЗначение
Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальный ток, А 400, 630
Номинальный ток термической стойкости, кА 10
Номинальный ток электродинамической стойкости, кА 25
Длина пути утечки внешней изоляции, м 0,23
Допустимое натяжение проводов, прикладываемое к неподвижным изоляторам, Н, не более 200
Масса РЛНД/РЛК, кг 30/27

УЗНАТЬ ЦЕНУ

Отправьте запрос в любой форме на элекронную почту com@tmtrade.ru. В течение дня мы подготовим для вас предложение со стоимостью и сроком поставки. Или просто позвоните специалисту по телефону +7 910-973-00-28

Прайс-лист на разъединители наружной установки

Розничные цены по состоянию на 20.02.2019. Скидки при сумме заказа более 150 000 руб.

В комплект разъединителя входит ручной привод. Монтажный комплект для установки на опору КМЧ в комплект не входит (если не указано иное) и поставляется по запросу.

Модель Цена с НДС, руб.
РЛК-10.IV/400 УХЛ1, без заземляющих ножей 25 110
РЛК-10.IV/400 УХЛ1, без заземляющих ножей, оцинковка, с КМЧ 29 950
РЛК-10.IV/630 УХЛ1, без заземляющих ножей 25 110
РЛК-10.IV/630 УХЛ1, без заземляющих ножей, оцинковка, с КМЧ 29 950
РЛК-1а(б)-10.IV/400 УХЛ1, заземляющие ножи 26 320
РЛК-1а(б)-10.IV/400 УХЛ1, заземляющие ножи, оцинковка, с КМЧ 32 590
РЛК-1а(б)-10.IV/630 УХЛ1, заземляющие ножи 26 320
РЛК-1а(б)-10.IV/630 УХЛ1, заземляющие ножи, оцинковка, с КМЧ 32 590
РЛК-2-10.IV/400 УХЛ1, заземляющие ножи с двух сторон 27 200
РЛК-2-10.IV/400 УХЛ1, заземляющие ножи с двух сторон, оцинковка, с КМЧ 34 790
РЛК-2-10.IV/400(630) УХЛ1, заземляющие ножи с двух сторон 27 200
РЛК-2-10.IV/630 УХЛ1, заземляющие ножи с двух сторон, оцинковка, с КМЧ 34 790
РЛНД-1-10.II/400 УХЛ1, фарфоровые изоляторы, оцинковка, заземляющие ножи 9 710
РЛНД-1-10.II/400 УХЛ1, фарфоровые изоляторы, оцинковка, заземляющие ножи, гибкая связь 10 700
РЛНД-1-10.II/630 УХЛ1, фарфоровые изоляторы, оцинковка, заземляющие ножи 10 370
РЛНД-1-10.II/630 УХЛ1, фарфоровые изоляторы, оцинковка, заземляющие ножи, гибкая связь 11 250
РЛНД-1-10.IV/400 УХЛ1, полимерные изоляторы, оцинковка, заземляющие ножи 10 370
РЛНД-1-10.IV/400 УХЛ1, полимерные изоляторы, оцинковка, заземляющие ножи, гибкая связь 11 250
РЛНД-1-10.IV/630 УХЛ1, полимерные изоляторы, оцинковка, заземляющие ножи 10 920
РЛНД-1-10.IV/630 УХЛ1, полимерные изоляторы, оцинковка, заземляющие ножи, гибкая связь 11 800
РЛНД-2-10.II/400 УХЛ1, фарфоровые изоляторы, оцинковка, заземляющие ножи с двух сторон 11 360
РЛНД-2-10.II/400 УХЛ1, фарфоровые изоляторы, оцинковка, заземляющие ножи с двух сторон, гибкая связь 12 460
РЛНД-2-10.II/630 УХЛ1, фарфоровые изоляторы, оцинковка, заземляющие ножи с двух сторон 11 910
РЛНД-2-10.II/630 УХЛ1, фарфоровые изоляторы, оцинковка, заземляющие ножи с двух сторон, гибкая связь 13 010
РЛНД-2-10.IV/400 УХЛ1, полимерные изоляторы, оцинковка, заземляющие ножи с двух сторон 11 800
РЛНД-2-10.IV/400 УХЛ1, полимерные изоляторы, оцинковка, заземляющие ножи с двух сторон, гибкая связь 13 010
РЛНД-2-10.IV/630 УХЛ1, полимерные изоляторы, оцинковка, заземляющие ножи с двух сторон 12 460
РЛНД-2-10.IV/630 УХЛ1, полимерные изоляторы, оцинковка, заземляющие ножи с двух сторон, гибкая связь 13 340
