Конструктивные преимущества реклоузеров ПСС-10 и ПССУ-10

Главное преимущество наших реклоузеров ПСС-10 и ПССУ-10 - это цена.

Цена реклоузера ПСС-10 почти в два раза ниже цены реклоузеров РВА/TEL компании "Таврида Электрик" при аналогичной функциональности.

Но цена - это только одна из характеристик товара. Поэтому мы постоянно работаем над совершенствованием конструкции реклоузеров и над повышением качества продукции.

В этой статье будет мало текста, но много фотографий, потому что лучше все увидеть собственными глазами.

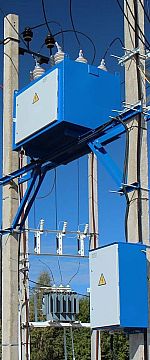

Щелкните на изображении, чтобы просмотреть другой вариант установки

Речь пойдет только о конструктивных особенностях реклоузеров ПСС-10 и ПССУ-10. О комплектации и функциональных преимуществах мы поговорим в следующий раз.

Реклоузер состоит из высоковольтного модуля ВМ и шкафа управления ШУ, связанных между собой соединительным кабелем с быстроразъемным соединением типа Harting.

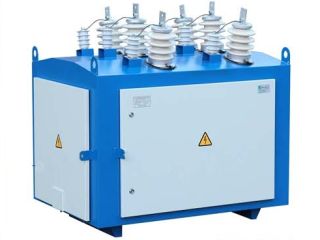

В высоковольтном модуле (фото см. выше) установлено коммутирующее устройство - вакуумный выключатель.

Кроме того высоковольтный модуль включает в себя измерительные трансформаторы тока и, если требуется, измерительные трансформаторы напряжения.

Кроме того, в высоковольтном модуле находятся предохранители, защищающие трансформаторы от перегрузки, а также трансформатор собственных нужд.

Характерной особенностью реклоузеров ПСС(У)-10 является то, что трансформатор собственных нужд ТСН установлен внутри высоковольтного модуля, что делает его эксплуатацию более безопасной, а также защищает трансформатор от внешних воздействий и посягательств вандалов.

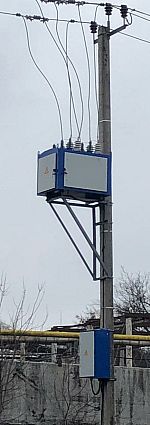

Благодаря компактной конструкции высоковольтного модуля, возможна его одноопорная установка.

Высоковольтный модуль

Высоковольтный модуль представляет собой металлический бокс с нанесенным стойким порошковым покрытием. Гарантийный срок на порошковое покрытие - 30 лет.

Порошковая окраска корпуса	Соединительный кабель в морозостойкой обрезиненной оболочке	Латунные шпильки заземления
Монтаж проводников по ГОСТ	Степень защищенности оболочки IP54, резиновые уплотнители	Кольцо ручного отключения
Оцинкованные площадки под ОПН	Антиконденсатные вентиляционные щели	Надежная герметизация от -16 до +80 С

Шкаф управления

Шкаф управления, как и высоковольтный модуль, изготовлен из стали с нанесенным полимерным порошковым покрытием.

В шкафу управления находится только низковольтная аппаратура, поэтому для доступа к нему не требуется специальный допуск для работы с высоковольтным оборудованием.

Для дополнительной защиты персонала, проводящего только настройку терминала микропроцессорной защиты и снятие показаний счетчика электроэнергии предусмотрена вторая дверца, закрывающая все проводники от случайного прикосновения.

Характерной особенностью шкафа управления наших реклоузеров является наличие автоматического обогрева во всех вариантах комплектации. Это повышает климатическое исполнение реклоузеров с У1 до УХЛ1 и позволяет им работать при температурах наружного воздуха до -60 С.

Порошковая окраска, толщина металла не менее 2 мм	Качественная фурнитура	Двойная дверца шкафа управления
Степень защищенности оболочки  IP54, резиновые уплотнители	Автоматический обогрев	Индивидуальный подбор комплектующих
Защита каждой цепи  автоматическим выключателем	Быстроразъемное соединение типа Harting	Карман для документов на дверце

Подготовка к транспортировке

Упаковка шкафа управления на паллете

Упаковка высоковольтного модуля на паллете

Комплект оборудования можно увезти даже на легковой машине

Просмотреть или скачать:

• Технические характеристики реклоузеров ПСС(У)-10
