Столбовые пункты секционирования - реклоузеры ПСС-10 и ПССУ-10

При подключении потребителей к сетям электроснабжения электросетевые компании требуют установки на на границах балансовой принадлежности (на отпайках сетей) защитных устройств, прописывая это требование в технических условиях на подключение. Часто это сопровождается также требованием установки приборов учета электроэнергии.

Устанавливаемое на опору ЛЭП защитное устройство на базе вакуумного выключателя и терминала микропроцессорной защиты называется реклоузер. Используются также другие названия этого устройства: пункт секционирования столбовой (ПСС), реклоузер вакуумный автоматический (РВА) и автоматический пункт секционирования (АПС).

Реклоузер выполняет функцию автоматического отключения участка линии электропередачи в случае возникновения перегрузки (например, короткого замыкания) или другой аварийной ситуации. Реклоузер также может автоматически включать линию в случае устранения неисправности (автоматическое повторное включение), а также вести учет электроэнергии и передавать данные в автоматизированную систему.

Главная особенность реклоузера - возможность длительной автономной работы без технического обслуживания. С помощью подключенных к реклоузеру устройств связи можно осуществлять удаленное управление реклоузером (включение, отключение, настройку, считывание данных).

Мы предлагаем два типа реклоузеров:

• Реклоузеры OSM15 импортных комплектующих, с максимальной функциональностью, полный аналог реклоузеров РВА/TEL, по цене от 950 тыс. руб.
• Реклоузеры ПСС-10 и ПССУ-10 на отечественных комплектующих, с функциональностью, определяемой заказчиком, по цене от 400 до 590 тыс. руб. Реклоузер ПССУ-10 отличается от ПСС-10 только наличием функции учета электроэнергии.

Настоящая статья посвящена реклоузерам собственного производства ПСС-10 и ПССУ-10. Реклоузерам OSM15, OSM27 и OSM38 посвящены отдельные материалы.

Общие черты реклоузеров ПСС-10, ПСС-10-II и ПССУ-10

Пункт секционирования (вакуумный реклоузер) ПСС(У)-10-(II) УХЛ1 предназначен для защиты и автоматической коммутации воздушных линий электропередачи напряжением 6 и 10 кВ трехфазного переменного тока частотой 50 Гц для систем с изолированной и компенсированной нейтралью.

Высоковольтный модуль и шкаф управления ПСС(У)-10 в современных корпусах

Мы предлагаем следующие варианты исполнения реклоузеров.

• Реклоузер с односторонним питанием ПСС-10, выполняющий функции коммутации линии в нормальном режиме, а также функции защиты, отключения и автоматического повторного включения линии в аварийных режимах.
• Реклоузер с двусторонним питанием ПСС-10-II, дополнительно выполняющий также функции секционирования электрической сети и автоматического ввода резерва (АВР).
• Реклоузер с функцией учета электроэнергии ПССУ-10, позволяющий, кроме защиты линии, осуществлять учет электроэнергии в прямом и обратном направлении, а также передавать данные в систему АСКУЭ.

Реклоузеры могут комплектоваться вакуумными выключателями ВВР-10 (Росвакуум) или ВВ/TEL (Таврида Электрик).

В качестве устройства релейной защиты и автоматики (РЗА) могут использоваться как токовые реле, так и любые микропроцессорные устройства ведущих российских производителей: РС80-83 (РЗА Системс), DRP (Механотроника РА), Сириус (Радиус Автоматика), БМРЗ (Механотроника), БЗП (Микропроцессорные технологии), Бастион (Бастион Энерго), а также любые другие.

Микропроцессорные устройства реклоузеров позволяют реализовать следующие типы защит и автоматики:

• Максимальная токовая защита (МТЗ)
• Отсечка
• Перегрузка
• Защита от однофазных замыканий на землю (ОЗЗ)
• Защита минимального напряжения (ЗМН)
• Автоматическое повторное включение (АПВ)
• Определение места повреждения
• Автоматический ввод резерва (АВР)

Более подробно о выборе реклоузера см. в материале "Как выбрать реклоузер"

Высоковольтный модуль и шкаф управления ПСС(У)-10 в корпусах 2016 года

Особенности реклоузеров ПСС-10-II с двусторонним оперативным питанием

Для работы вторичных цепей реклоузера (микропроцессорная защита, устройства связи, обогрев шкафа управления и т.п.) требуется оперативное питание, которое реклоузер получает от высоковольтной линии, на которой он установлен. Напряжение оперативного питания обычно составляет ~220 В. Для его получения используются трансформаторы собственных нужд ТСН, преобразующие напряжение высоковольтной линии в напряжение оперативного питания.

Обычно в реклоузере один трансформатор собственных нужд, который располагается со стороны входящей высоковольтной линии, чтобы отключение реклоузера не повлияло на питание вторичных цепей. Такая схема питания применяется для радиальных магистралей и отпаек линий конечных потребителей. Если напряжение в линии отсутствует, то такой реклоузер не получает оперативного питания и не может функционировать.

Для кольцевых магистралей и магистралей с двусторонним питанием применяют реклоузеры с двусторонним оперативным питанием ПСС-10-II. У таких реклоузеров два трансформатора собственных нужд, установленных по разные стороны от выключателя. В этом случае реклоузер получает оперативное питание даже при отключении напряжения с одной из сторон.

Реклоузеры с двусторонним питанием применяют для секционирования магистралей большой протяженности, а также для подключения резервных линий электропередачи в случае аварии на основной линии (автоматический ввод резерва)

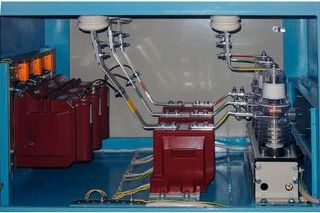

Особенности реклоузеров ПССУ-10 с функцией учета электроэнергии

Если, кроме защиты линии, требуется также обеспечить учет электроэнергии, то можно использовать одновременно два устройства: реклоузер (ПСС) и пункт коммерческого учета электроэнергии (ПКУ). Стоимость комплекта из двух устройств превышает 650 тыс. руб. с НДС.

Поскольку некоторые элементы ПСС (трансформаторы тока, трансформаторы напряжения) дублируют элементы ПКУ, то использование двух отдельных устройств не всегда оправданно.

Поэтому разработано комбинированное устройство - реклоузер с функцией учета электроэнергии (ПССУ), - которое совмещает в себе функции защиты линии и коммерческого учета электроэнергии. Цена ПССУ на 100-150 тыс. руб. ниже, чем стоимость двух отдельных устройств ПСС и ПКУ.

Как и пункт коммерческого учета ПКУ реклоузер ПССУ-10 характеризуется классом точности учета электроэнергии (0,5; 0,5s; 0,2; 0,2s), а также схемой подключения счетчика электроэнергии (2ТТ-3ТН; 3ТТ-3ТН).

Прайс-лист на реклоузеры ПСС-10 и ПССУ-10

Реклоузеры с односторонним оперативным питанием ПСС-10 кВ

Мы предлагаем три основные комплектации (Бюджет, Стандарт и Премиум), а также дополнительные опции к ним. Кроме того, предлагается комплектация PRO - полный функциональный аналог реклоузера РВА/TEL "Таврида Электрик". Возможна комплектация реклоузера по опросному листу заказчика.

Цены указаны розничные по состоянию на 15.04.2021. Возможно небольшое изменение цен как в большую так и в меньшую сторону из-за изменения цен на измерительные трансформаторы различных номиналов

Наименование	Цена с НДС 20%, руб.
ПСС-10-I-ВВР-РСТ УХЛ1 Бюджет (вакуумный выключатель ВВР-10 «Росвакуум», реле максимального РСТ-42 тока с независимой выдержкой времени, токовой отсечкой и функцией дешунтирования, оперативное питание одностороннее, шкаф управления с автоматическим обогревом, монтажный комплект для установки на опору, комплект ОПН)	387 250,00
ПСС-10-I-ВВР-РС80 УХЛ1 Стандарт (вакуумный выключатель ВВР-10 «Росвакуум», микропроцессорная защита РС80-МР «РЗА Системс», оперативное питание одностороннее, шкаф управления с автоматическим обогревом, монтажный комплект для установки на опору, комплект ОПН)	397 000,00
ПСС-10-I-ISM-БЗП У1 Премиум (вакуумный выключатель - ВВ/TEL «Таврида Электрик», микропроцессорная защита - БЗП-01 «Микропроцессорные технологии», оперативное питание одностороннее - ОЛС, монтажный комплект для установки на опору, без обогрева, без ОПН)	495 490,00
ПСС-10-I-ISM-DRP-ИБП УХЛ1 PRO - функциональный аналог реклоузера РВА/TEL, REC15 (вакуумный выключатель – ВВ/TEL «Таврида Электрик», микропроцессорная защита с DRP-101 МЭК-104 «Механотроника РА», оперативное питание одностороннее, автономная работа в течение 24 часов – ИБП с АКБ, шкаф управления с автоматическим обогревом, монтажный комплект для установки на опору, комплект ОПН)	563 310,00

Дополнительные опции для реклоузеров ПСС-10

Наименование	Цена с НДС 20%, руб.
Защита от однофазных замыканий на землю ОЗЗ (дополнительный трансформатор тока)	15 000,00
Защита минимального напряжения (ЗМН) или определение места неисправности (трансформаторы напряжения – 3 шт., микропроцессорная защита БЗП-02 «Микропроцессорные технологии»)	45 000,00
Двукратное и более автоматическое повторное включение (АПВ) (микропроцессорная защита RDP «Механотроника РА»)	20 000,00
Телемеханика (опрос и удаленное управление реклоузером по GSM-каналу). GSM-модем TELEOFIS RX608-R2, антенна Antey 906 13,5 dB SMA (устанавливаются в ШУ реклоузера)	8 100,00
Оборудование в диспетчерскую для опроса и удаленного управление реклоузером по GSM-каналу. GSM-модем TELEOFIS RX101-R4, антенна DAM-P2 SMA	7 700,00
Автономная работа в течение 24 часов	25 200,00

Реклоузеры ПССУ-10 с функцией учета электроэнергии

Цены по состоянию на 15.10.2020. Приведены цены на наиболее популярные комплектации, с односторонним оперативным питанием. Допускается небольшое изменение цен как в большую так и в меньшую сторону из-за изменения цен на измерительные трансформаторы различных номиналов. Возможна комплектация по запросу заказчика.

Наименование	Цена с НДС 20%, руб.
ПССУ-10-ВВР-РС80-0,5 2ТТ/3ТН УХЛ1 Стандарт (вакуумный выключатель ВВР-10 «Росвакуум», микропроцессорная защита РС80-МР «РЗА Системс», схема подключения счетчика 2ТТ/3ТН, класс точности 0,5, счетчик электроэнергии Меркурий, GSM/GPRS-модем, шкаф управления и учета с автоматическим обогревом, монтажный комплект для установки на опору, комплект ОПН)	432 100,00
ПССУ-10-ВВР-РС80-0,5s 3ТТ/3ТН УХЛ1 Стандарт+ (вакуумный выключатель ВВР-10 «Росвакуум», микропроцессорная защита РС80-МР «РЗА Системс», схема подключения счетчика 3ТТ/3ТН, класс точности 0,5s, счетчик электроэнергии Меркурий, GSM/GPRS-модем, шкаф управления и учета с автоматическим обогревом, монтажный комплект для установки на опору, комплект ОПН)	443 170,00
ПССУ-10-ВВР-БЗП-0,5 2ТТ/3ТН УХЛ1 Премиум (вакуумный выключатель ВВР-10 «Росвакуум», микропроцессорная защита БЗП-01 «Микропроцессорные технологии», схема подключения счетчика 2ТТ/3ТН, класс точности 0,5, счетчик электроэнергии Меркурий, GSM/GPRS-модем, шкаф управления и учета с автоматическим обогревом, монтажный комплект для установки на опору, комплект ОПН)	470 270,00
ПССУ-10-ВВР-БЗП-0,5s 3ТТ/3ТН УХЛ1 Премиум+ (вакуумный выключатель ВВР-10 «Росвакуум», микропроцессорная защита БЗП-01 «Микропроцессорные технологии», схема подключения счетчика 3ТТ/3ТН, класс точности 0,5s, счетчик электроэнергии Меркурий, GSM/GPRS-модем, шкаф управления и учета с автоматическим обогревом, монтажный комплект для установки на опору, комплект ОПН)	490 340,00
ПССУ-10-ISM-DRP-ИБП-0,5s 3ТТ/3ТН УХЛ1 PRO (вакуумный выключатель ВВ/TEL-10 «Таврида Электрик», микропроцессорная защита DRP-101 «Механотроника РА», схема подключения счетчика 3ТТ/3ТН, класс точности 0,5s, счетчик электроэнергии Меркурий, GSM/GPRS-роутер, шкаф управления и учета с автоматическим обогревом, монтажный комплект для установки на опору, комплект ОПН, площадка обслуживания)	598 090,00

Конструкция реклоузера

Конструктивно реклоузер состоит из следующих элементов:

• высоковольтного коммутационного модуля (ВМ);
• низковольтного шкафа управления (ШУ);
• соединительного кабеля;
• монтажного комплекта.

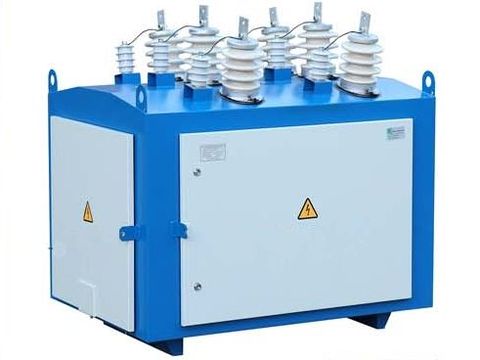

Высоковольтный (коммутационный) модуль

Высоковольтный модуль (ВМ) включает:

• вакуумный выключатель (ВВ);
• измерительные трансформаторы тока (ТТ);
• измерительные трансформаторы напряжения (ТН) - при необходимости;
• трансформатор собственных нужд (ТСН).

Отличительной особенностью корпуса высоковольтного модуля является его унификация, т.е. возможность установки вакуумного выключателя любого производителя.

Для получения информации о режимах работы воздушной линии используются трансформаторы тока. Для осуществления некоторых функций (например, для защиты ОЗЗ, ЗМН или определение места повреждения линии) необходимо использовать также трансформаторы напряжения. Для обеспечения работы низковольтного модуля - шкафа управления - в высоковольтном модуле устанавливается трансформатор собственных нужд (ТСН).

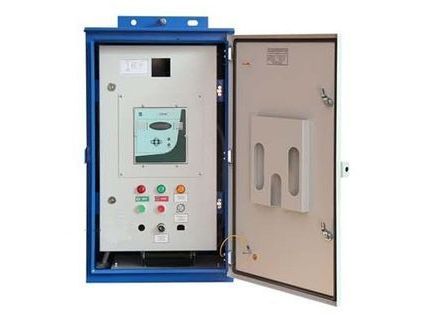

Шкаф управления

Управление ВМ осуществляется от шкафа управления (ШУ), который включает современное микропроцессорное устройством, выполняющее функции защиты, управления и противоаварийной автоматики.

Использование в ШУ современной микропроцессорной элементной базы обеспечивает высокую точность измерений и постоянство характеристик, что позволяет существенно повысить чувствительность и быстродействие защит.

В настоящее время отечественными производителями выпускается несколько типов устройств релейной защиты и автоматики, каждое из которых по желанию заказчика может быть установлено в ПСС-10.

Стандартным является использование 2 типов защит:

• комплект максимальных токовых защит (МТЗ) и токовая отсечка (ТО);
• защита от однофазных замыканий на землю (ОЗЗ).

Токовые защиты действуют на отключение ВМ, ОЗЗ действует на сигнал или на отключение ВМ.

По требованию, в состав шкафа ШУ входит источник бесперебойного питания (ИБП) и аккумуляторная батарея (АКБ), которая при отсутствии оперативного напряжения позволяет выполнять стандартные операции «ВКЛ-ОТКЛ» в течение 48 часов при температуре окружающего воздуха +20 С и 12 часов - при температуре -45 С.

Конструкция реклоузера предусматривает крепление его основных элементов на опорах ВЛ (деревянных или бетонных). С этой целью поставляются специальные монтажные комплекты. ШУ соединяется с ВМ с помощью соединительного кабеля.

Технические характеристики реклоузеров ПСС(У)-10

Параметр	Значение
Номинальное напряжение, кВ	10
Максимальное рабочее напряжение, кВ	12
Номинальный ток, А	630
Номинальная частота, Гц	50
Номинальный ток отключения, кА	20
Номинальный ток термической стойкости, кА	20
Номинальный ток электродинамической стойкости, кА	32
Номинальное напряжение питания вторичных цепей, В	~220
Вид изоляции	Воздушная
Уровень изоляции	Нормальная
Тип изоляция токоведущих элементов	Неизолированные
Условия обслуживания	Двустороннее
Климатическое исполнение по ГОСТ 15150-69	УХЛ1
Влажность при температуре 20 С, не более	90%
Высота установки над уровнем моря, не более, м	1 000
Ресурс по коммутационной способности, операций ВО:
а) номинального тока	50 000
б) номинального тока отключения	70
Класс точности трансформаторов тока	0,5; 0,2; 0,5s; 0,2s
Коэффициент трансформации трансформаторов тока	5/5 - 600/5
Масса (без комплектов для монтажа), кг, не более:
а) высоковольтного модуля ВМ с односторонним/двусторонним питанием	320/350
б) шкафа управления ШУ	60
Габаритные размеры, мм
а) высоковольтного модуля ВМ(ДхШхВ)	1190х880х1200
б) шкафа управления ШУ(ВхШхГ)	800х600х350
Срок службы, лет, не менее	30
Гарантийный срок на изделие, месяцев	30
Гарантийный срок на вакуумный выключатель, лет	5
Гарантийный срок на трансформаторы, лет	5
