Разъединители внутренней установки на напряжение до 10 кВ

Разъединители - это самый популярный вид коммутирующих устройств на напряжение 10 кВ.

Разъединители предназначены для включения и отключения под напряжением обесточенных участков цепи высокого напряжения, а также заземления отключенных участков при помощи стационарных заземлителей.

Для отключения участков цепи под нагрузкой необходимо использовать выключатели нагрузки или вакуумные выключатели. Однако, в подстанциях мощностью до 400 кВА в некоторых случаях также допускается использование разъединителей вместо выключателей нагрузки.

Разъединители внутренней установки имеют различные варианты исполнения, отличающиеся взаимным расположением заземляющих ножей и подвижных контактов.

Выбор варианта исполнения разъединителя диктуется конструкцией и внутренними габаритами высоковольтного шкафа, взаимным расположением элементов внутри него.

Основные модели разъединителей внутренней установки: РВ(з)-10, РВФ(з)-10 - фасонные, РВР(з)-10 - рубящего типа.

Разъединитель РВЗ

Разъединитель РВФЗ

Разъединитель РВР

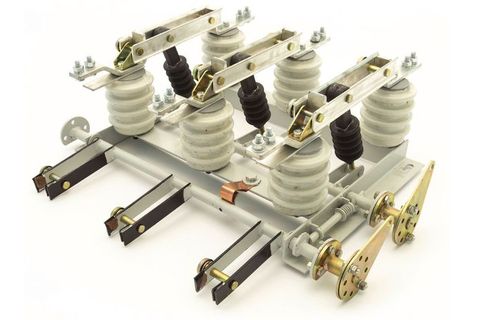

Разъединители внутренней установки РВ(з)-10

Разъединитель РВ(з)-10 - это простейший вид трехполюсного разъединителя.

Кроме номинального напряжения 10 кВ эти разъединители также выпускаются на напряжение 20 кВ.

Разъединителям на номинальное напряжение 20 кВ кВ посвящена отдельная страница нашего сайта.

Разъединители состоят из цоколя (рамы), опорных изоляторов, контактной системы, тяговых изоляторов и заземлителей (при их наличии). На раме разъединителя расположен приводной вал с рычагами, предназначенный для оперирования контактными ножами.

Разъединители этой марки выпускаются на токи от 630 А до 2000 А и имеют только трехполюсное исполнение на общей раме.

Условное обозначение разъединителя РВ(з)-10
РВ(з)-I(II, III)-10/2000 УХЛ2

Р - разъединитель;
В - внутренней установки;
(з) - с заземляющими ножами;
I(II, III) - расположение заземляющих ножей: I - сверху, II - снизу, III - с двух сторон;
10 - номинальное напряжение, кВ;
2000 - номинальный ток, А (от 630 А до 2000 А);
УХЛ2 - климатическое исполнение и категория размещения (допускается наружное размещение под навесом)

Просмотреть или скачать:

• Варианты исполнения разъединителей внутренней установки

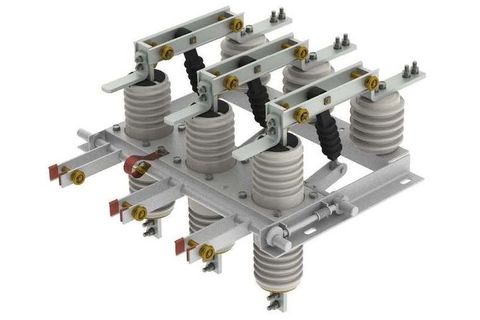

Разъединители фасонные РВФ(з)-10 с проходными изоляторами

Разъединители внутренней установки фасонные РВФ(з)-10, в отличие от стандартных разъединителей РВЗ(з), имеют контакты для подключения не только с лицевой, но и с обратной стороны. Для этой цени применяются проходные изоляторы, позволяющие вывести токоведущий элемент на обратную сторону разъединителя через его раму.

Эти разъединители были разработаны для распределительных устройств, в частности, камер КСО, в которых ввод (шинный или кабельный) осуществляется не сверху, а снизу.

В этом случае вводной кабель или шины проходят снизу вверх вдоль задней стенки камеры КСО и подключаются к контактам верхнего разъединителя, что часто является непростой задачей.

Наличие у разъединителя контактов с обратной стороны позволяет подключить к нему кабель или шины самым простым способом.

Условное обозначение разъединителя РВФЗ
РВФ(з)-I(II, III)-I(II, III)-10/1600 УХЛ2

Р - разъединитель;
В - внутренней установки;
Ф - с фасонными (проходными) изоляторами;
(з) - с заземляющими ножами;
I(II, III) - расположение заземляющих ножей: I - сверху, II - снизу, III - с двух сторон;
I(II, III) - расположение проходных изоляторов: I - сверху, II - снизу, III - с двух сторон;
10 - номинальное напряжение, кВ;
630 - номинальный ток, А (от 630 А до 1600 А);
УХЛ2 - климатическое исполнение и категория размещения (допускается наружное размещение под навесом)

Просмотреть или скачать:

• Варианты исполнения разъединителей внутренней установки РВ(з)-10 и РВФ(з)-10

Разъединители рубящего типа РВР-10

Разъединитель РВР-10 рубящего типа - это модификация стандартного разъединителя РВ-10, предназначенная для работы при более высоких токах.

Стандартные разъединители РВ-10 выпускаются на номинальные токи до 2000 А. При больших токах начинают проявляться недостатки этих разъединителей - малое сечение проводников, малая площадь контакта, затрудненный теплоотвод, что приводит к избыточному нагреву токоведущих частей.

В конструкции разъединителя РВР, применены неподвижные контакты объемного типа, обеспечивающие хороший теплоотвод.

Подвижные контакты сделаны более массивными и снабжены ребрами жесткости, что обеспечивает меньший нагрев при протекании тока, а также жесткость и стабильность конструкции при нагревании.

Это позволяет выпускать разъединители РВР-10 на токи до 5000 А.

Разъединители РВР-10 выпускаются как в трехполюсном, так и в однополюсном исполнении. Три однооплюсных разъединителя эквивалентны одному трехполюсному разъединителю, но при массе около 100 кг удобнее оперировать однополюсными разъединителями.

Условное обозначение разъединителя РВР
РВР(з)-I(II, III)-I(II, III)-10/5000 УХЛ2

Р - разъединитель;
В - внутренней установки;
Р - рубящего типа;
(з) - с заземляющими ножами;
I(II, III) - количество плюсов: I - однополюсный, II - двухполюсный, III - трехполюсный;
I(II, III) - расположение заземляющих ножей: I - сверху, II - снизу, III - с двух сторон;
10 - номинальное напряжение, кВ;
5000 - номинальный ток, А (от 1600 А до 5000 А);
УХЛ2 - климатическое исполнение и категория размещения (допускается наружное размещение под навесом)

Просмотреть или скачать:

• Варианты исполнения разъединителей внутренней установки рубящего типа РВР-10
