Пункты коммерческого учета электроэнергии ПКУ 6-10 кВ

Пункт коммерческого учета электроэнергииВ соответствии с федеральным законодательством все потребители электроэнергии должны обеспечить коммерческий учет потребленной энергии.

Для этого на границе балансовой принадлежности сетей устанавливаются пункты коммерческого учета электроэнергии ПКУ 6-10 или 35 кВ.

Пункт коммерческого учета устанавливается на опоры линий электропередач 6-10 кВ или 35 кВ. Для установки ПКУ 35 кВ иногда используются порталы на металлических или бетонных опорах.

ПКУ обеспечивает учет как активной, так и реактивной мощности. Показания счетчика в автоматическом режиме передаются на диспетчерский пункт автоматизированной системы контроля и учета электроэнергии (АСКУЭ).

Пункт коммерческого учета:

  • Обеспечивает коммерческий учет потребленной активной и реактивной электроэнергии на границе балансовой принадлежности сетей
  • Препятствует хищениям электроэнергии
  • Передает данные о потребленной электроэнергии в диспетчерскую службу АСКУЭ

Для снятия показаний используются следующие схемы подключения трансформаторов тока (ТТ) и трансформаторов напряжения (ТН): 3ТТ и 3ТН, 2ТТ и 3ТН, 2ТТ и 2ТН.

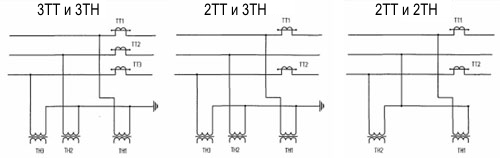

Схемы подключения счетчика электроэнергии
Схемы подключения счетчика электроэнергии

В сетях с изолированной нейтралью все три схемы подключения допустимы. Никаких дополнительных погрешностей, связанных собственно со схемными решениями нет, в том числе даже при сильной несимметрии, например, при тяговой однофазной нагрузке. Несимметрия же в 5-10% практически не влияет на погрешность измерений. Тем не менее есть дополнительные погрешности счетчиков при несимметричной нагрузке, они указаны в паспорте счетчика.

Хотя при использующейся в настоящее время на практике оценке погрешностей измерений существенные различия при использовании различных схем подключения счетчика отсутствуют, тем не менее, схема 2ТТ/2ТН практически не используется.

Пункт коммерческого учета 6-10 кВ

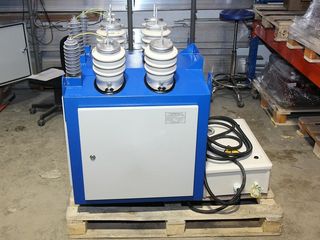

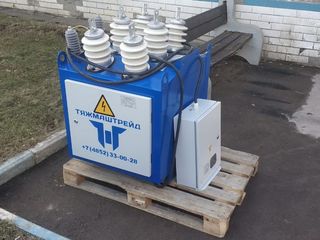

ПКУ-10

Пункт коммерческого учета ПКУ 6-10 кВ предназначен для учета активной и реактивной энергии прямого и обратного направления в цепях переменного тока напряжением6 и 10 кВ, номинальным током до 630 А и частотой 50 Гц. ПКУ может быть использован в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) в качестве передатчика данных на диспетчерский пункт контроля, распределения и учета электроэнергии.

Составные компоненты:
• шкаф высоковольтный измерительный;

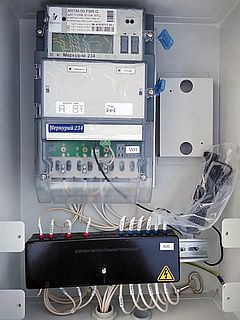

• шкаф учета и передачи данных (ШУ);
• кабель соединительный;
• ограничители перенапряжений (ОПН);
• монтажный комплект.

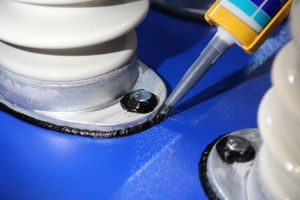

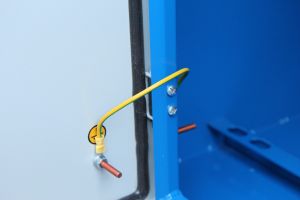

Высоковольтный шкаф (ШВ) представляет собой цельнометаллический, герметичный шкаф с открывающейся передней дверцей. На боковых стенках корпуса предусмотрены две дверки для доступа и обслуживания. Проходные изоляторы вмонтированы в крышу шкафа, к ним подключаются главные цепи.

Высоковольтный шкаф преобразует ток и напряжение в измерительные сигналы. Передача данных осуществляется по радиоканалам при помощи GSM-модемов или же по волокно-оптическим линиям связи (ВОЛС) при помощи волокно-оптических модемов. Используются измерительные трансформаторы напряжения (ТН) и трансформаторы тока (ТТ), количество трансформаторов зависит от схемы измерения; 2ТТ и 2ТН, 2ТТ и 3ТН, 3ТТ и 3ТН.

ПКУ-10 кВ ПКУ-10 кВ ПКУ-10 кВ

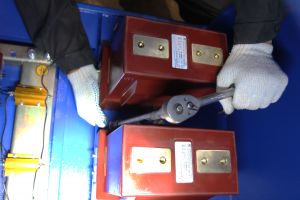

В качестве измерительных трансформаторов используются типовые трансформаторы ТОЛ10-I-2, ЗНОЛП-6 (10) или НОЛП-6 (10). Заказчиком могут быть выбраны и другие типы трансформаторов. Для собственных нужд (для обогрева ШУ, оперативного питания модемов и т. п.) используются дополнительные обмотки трансформаторов.

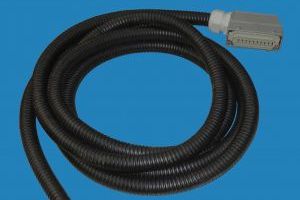

Соединительный кабель вводится через гермоввод и подключается к ШВ клеммным блоком зажимов. На дне корпуса предусмотрены дренажные отверстия для слива конденсата.

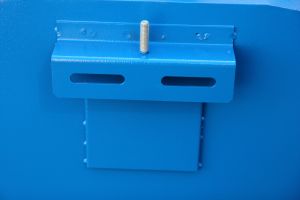

ШВ монтируется на опорах воздушных линий передач электроэнергии при помощи монтажного комплекта.

Скачать техническое описание пункта коммерческого учета электроэнергии ПКУ-10(6) кВ.

Прайс-лист на пункты коммерческого учета электроэнергии

Цены по состоянию на 15.04.2019. Срок изготовления - 3-5 рабочих дней

НаименованиеЦена с НДС
20%, руб.
Схема подключения 2ТТ-3ТН
Пункт коммерческого учета электроэнергии ПКУ-10 2ТТ-3ТН 0,5 У1 (класс точности - 0,5) 144 630,00
Пункт коммерческого учета электроэнергии ПКУ-10 2ТТ-3ТН 0,5s У1 (класс точности - 0,5s) 148 990,00
Пункт коммерческого учета электроэнергии ПКУ-10 2ТТ-3ТН 0,2 У1 (класс точности - 0,2) 169 757,00
Пункт коммерческого учета электроэнергии ПКУ-10 2ТТ-3ТН 0,2s У1 (класс точности - 0,2s) 173 957,00
Схема подключения 3ТТ-3ТН
Пункт коммерческого учета электроэнергии ПКУ-10 3ТТ-3ТН 0,5 У1 (класс точности - 0,5) 157 700,00
Пункт коммерческого учета электроэнергии ПКУ-10 3ТТ-3ТН 0,5s У1 (класс точности - 0,5s) 164 230,00
Пункт коммерческого учета электроэнергии ПКУ-10 3ТТ-3ТН 0,2 У1 (класс точности - 0,2) 177 107,00
Пункт коммерческого учета электроэнергии ПКУ-10 3ТТ-3ТН 0,2s У1 (класс точности - 0,2s) 200 207,00

Cтандартный комплект поставки ПКУ

1) Высоковольтный модуль

  • Трансформатор тока ТОЛ-10 - 2 шт./3 шт.
  • Трансформатор напряжения 3хЗНОЛ-10 с предохранителями или 3хЗНОЛП-10 - 1 шт.
  • Проходной изолятор ИПУ-10 - 6 шт.
  • Ограничитель перенапряжений нелинейный ОПН-10 - 3 шт.

2) Шкаф учета антивандальный морозостойкий

  • Счетчик электроэнергии Меркурий 234 ART-00 P - 1 шт.
  • GSM/GPRS-модем - 1 шт.
  • Колодка испытательная пломбируемая КИ-У3 - 2 шт.

3) Соединительный кабель 7 м
4) Монтажный комплект для установки на опору

Дополнительные опции

ПараметрЦена с НДС
20%, руб.
Замена счетчика электроэнергии и модема на счетчик электроэнергии со встроенным модемом 4 500,00
Замена счетчика электроэнергии Меркурий на счётчик электроэнергии ПСЧ-4ТМ.05МК.00 6 500,00
Климатическое исполнение УХЛ1 (обогрев шкафа учета) 1 000,00
Догрузочные резисторы для ТТ и ТН 2 000,00

УЗНАТЬ ЦЕНУ

Отправьте запрос в любой форме на электронную почту com@tmtrade.ru. В течение дня мы подготовим для вас предложение со стоимостью и сроком поставки. Или просто позвоните нам по телефону +7 910-973-00-28


Пункт коммерческого учета ПКУ-35 кВ в открытом исполнении

newПункт коммерческого учета в открытом исполнении на основе высоковольтных измерительных преобразователей - это инновационный продукт, который переворачивает наши представления.

ПКУ-35 кВ в открытом исполнении предназначен для учета электрической энергии на воздушных линиях напряжением 35 кВ, а также для использования в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ), для передачи измеренных и вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.

ПКУ-35 кВ включает следующие части:
• Высоковольтный измерительный преобразователь тока и напряжения (ВПТН);
• Шкаф учета (ШУ);
• Трансформатор собственный нужд (ТСН);
• Комплект монтажных частей;
• Соединительные кабели.

Высоковольтный измерительный преобразователь тока и напряжения (ВПТН) представляет собой однофазный комбинированный измерительный преобразователь тока на базе датчика Роговского и датчик напряжения на базе емкостного делителя, объединенных в одном корпусе. Внутренняя изоляция – эпоксидная, внешняя изоляция кремнийорганическая. ВПТН производятся в соответствии с требованиями стандартов ГОСТ Р МЭК 60044-7-2010 и ГОСТ Р МЭК 60044- 8-2010. ВПТН внесены в государственный реестр средств измерения.

Шкаф учета (ШУ) представляет собой шкаф с оборудованием для учета электроэнергии, сбора информации и передачи ее на устройства сбора и передачи данных на диспетчерские пункты по существующим GSM сетям при помощи GSM-модемов. ШУ включает вторичный преобразователь сигналов (ВП), многофункциональный счетчик электроэнергии, блок питания и модем передачи данных.

Трансформатор собственных нужд (ТСН) используется для обеспечения оперативного питания оборудования ШУ. В качестве ТСН применяется двухфазный незаземляемый трансформатор напряжения наружной установки.

vptn 600
Внешний вид с и схема установки высоковольтного преобразователя тока ПКУ-35 кВ

Установка ПКУ-35 кВ осуществляется на анкерных и промежуточных опорах воздушных линий электропередачи (ВЛ) класса напряжения 35 кВ.

Стоимость ПКУ-35 кВ на преобразователях ВПТН почти на 200 000 руб. ниже стоимости ПКУ-35 кВ в традиционном исполнении (на трансформаторах тока и напряжения).
Вес комплекта оборудования - 90 кг (против почти 750 кг у обычного ПКУ 35 кВ).

Основные технические характеристики ПКУ-35 кВ

ПараметрЗначение
Номинальное напряжение, кВ 35
Номинальный первичный ток, А от 10 до 1000
Наибольшее рабочее напряжение, кВ 40,5
Класс точности измерения напряжения 0,2; 0,5
Класс точности измерения тока 0,2S; 0,5S
Климатическое исполнение и категория размещения по ГОСТ 15150-69 У1, УХЛ1
Степень защиты:
 - ВПТН
 - ШУ

IP65
IP66
Масса
 - ВПТН 35 кВ, не более, кг
 - ШУ, не более, кг
 - ТСН 35 кВ, не более, кг

20
15
40
Срок службы, лет 30


Подробное рехническое описание ПКУ-35 кВ см в отдельной статье

Пункт коммерческого учета ПКУ-35 кВ в металлическом боксе

Принципиально ПКУ-35 кВ в закрытом исполнении (в металлическом боксе) ничем не отличаются от ПКУ-10 кВ.

В комплект ПКУ-35 кВ входят:

  • Высоковольтный модуль (ВМ) с установленными внутри него измерительными трансформаторами;
  • Утепленный и обогреваемый шкаф учета (ШУ) со счетчиком электроэнергии;
  • Соединительный кабель;
  • Ограничители перенапряжения.

Однако чисто количественное отличие в массе трансформаторов тока и напряжения приводит к многократному увеличению веса ПКУ, который достигает 700 кг. Это практически полностью исключает возможность установки ПКУ-35 на стандартную опору линии электропередачи 35 кВ.

Для установки ПКУ в этом случае необходимо использовать специальные металлоконструкции. Часто для этого используют стандартные порталы 35 или 110 кВ.

Пункты коммерческого учета в металлическом боксе, на наш взгляд, представляют собой устаревшую конструкцию и будут постепенно заменяться на ПКУ-35 кВ в открытом исполнении.

Железобетонный портал 35 Я1
Железобетонный портал 35 Я1


См. далее ->
