Эта статья задумывалась несколько лет назад, когда реклоузеры только начинали свое победное шествие по стране и миру. Тогда никто не мог подумать, что они составят конкуренцию традиционным комплектным распределительным устройствам КРУН и КРН, потому что реклоузеры и КРУН существовали в параллельных непересекающихся мирах.
С тех пор ситуация изменилась радикально - похоже, что реклоузеры постепенно вытесняют КРУН (по крайней мере, некоторые их модификации) с рынка.
Прежде, чем мы углубимся в рассмотрение этой темы, необходимо конкретизировать некоторые понятия.
КРУН - комплектное распределительное устройство наружной установки - это весьма широкое понятие. Это могут быть закрытые распределительные устройства ЗРУ в блочно-модульном исполнении на базе камер КСО (или в случае 35 кВ - на базе КРУ), с большим количеством отходящих линий. Сюда также относятся распределительные устройства киоскового типа на базе ячеек К-59 и К-63, имеющих общую систему сборных шин.
Однако, из всего разнообразия КРУН нас будет интересовать только исполнение типа КРН-10 с одной отходящей линией, имеющее больше всего сходства с реклоузером.
Главная черта реклоузера - это то, что он устанавливается в разрыв линии электропередачи. Поэтому реклоузер также имеет одну входящую и одну отходящую линию.

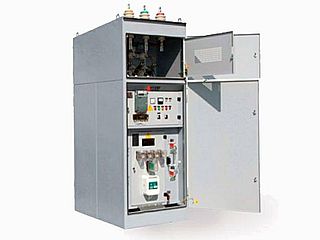

Комплектные распределительные устройства в металлической оболочке КРН-II-10, КРН-III-10, КРН-IV-10 известны многим энергетикам и проектировщикам, хорошо зарекомендовали себя, широко используются с середины прошлого века, поэтому у них много сторонников. Считается, что это простые и недорогие устройства, удобные в эксплуатации и не требующие особой квалификации обслуживающего персонала.
Поэтому первым желанием всегда является установить на отпайке линии именно КРН, в то время, как реклоузер считается сложным и дорогим устройством.
Между тем, если присмотреться, и те и другие устройства выполняют сходные функции и почти не отличаются по стоимости.
Отправьте запрос в любой форме на электронную почту

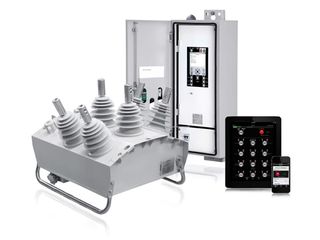

Сердцем реклоузера является вакуумный выключатель, так как он должен автоматически отключать линию по команде от устройства релейной защиты и автоматики (РЗА) с последующим автоматическим повторным включением линии (АПВ).
У КРН выбор коммутирующих устройств несколько шире, так как часто к нему не предъявляется требований по автоматическому отключению и АПВ. В простейшем случае применяется выключатель нагрузки или даже разъединитель, а в качестве защитного устройства выступают патроны предохранителей ПКТ или ПКН. Это, конечно, ограничивает возможности защиты, но зато в несколько раз снижает стоимость КРН, переводя его в разряд бюджетных устройств.
В экзотических случаях возможно использование в КРН элегазовых выключателей.
В последние годы в КРН широко применяются вакуумные выключатели в комплекте с микропроцессорными устройствами защиты, что превращает их в полноценные устройства защиты и коммутации линии, ни в чем не уступающие реклоузерам.
Выполняемые функции
Функции реклоузеров и КРН одинаковы:
Схемы подключения
Первоначально реклоузеры устанавливались только на воздушные линии, в то время как КРН имели различные исполнения: воздух-воздух, воздух-кабель, кабель-кабель.
Однако и здесь реклоузеры смогли потеснить КРН. Например, часто реклоузеры устанавливают на концах кабельных перемычек, если воздушная линия по каким-то причинам должна на некотором участке уходить под землю. В этом случае один из двух реклоузеров будет воздух-кабель, а второй - кабель-воздух.
Применяются даже схемы установки реклоузеров кабель-кабель, когда кабель выводится на поверхность земли и заводится на стойку или опору, где установлен реклоузер, а затем снова спускается под землю.
Таким образом, по схеме установки между реклоузерами и КРН в последнее время появляется все больше общих черт.
Место установки
Реклоузер - это принципиально устройство столбового исполнения. Другое его распространенное название - пункт секционирования столбовой (ПСС). КРН же всегда устанавливается на поверхности земли - на фундаменте, на сваях или на ростверке.

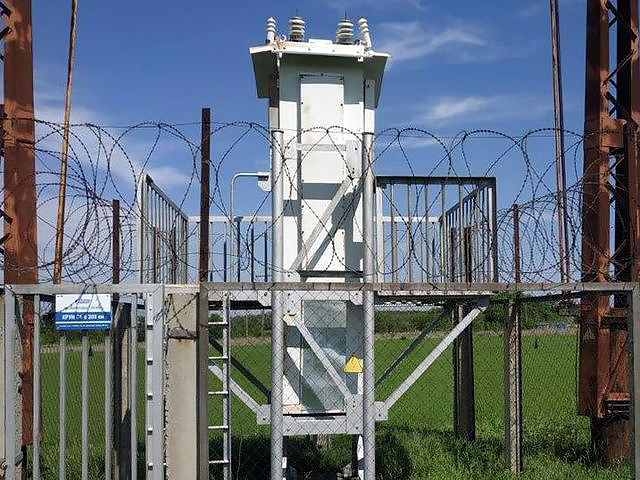

Правда существуют экзотические конструкции. Один из таких вариантов - реклоузер киоскового типа наземной установки - показан на изображении справа.
Особенности функционирования
Реклоузер - это прежде всего защитное устройство, коммутирующим аппаратом в котором является вакуумный выключатель, который отключается автоматически. В качестве коммутирующего устройства использовать реклоузер нежелательно из-за снижения ресурса вакуумного выключателя.
Между тем, КРН на базе выключателя нагрузки или разъединителя допускает ручное оперирование, являясь прежде всего именно коммутирующим устройством. Защиту линии в этом случае обеспечивают достаточно примитивные патроны предохранителей.
Регламентное обслуживание
Все комплектные распределительные устройства КРУН и КРН, в соответствии с Правилами устройства электроустановок (ПУЭ), подлежат регулярному техническому обслуживанию. Обслуживание могут производить только специально подготовленные сотрудники, имеющие допуск к работе с высоким напряжением.
Между тем реклоузеры являются необслуживаемыми устройствами, что позволяет резко сократить затраты на их эксплуатацию.
Массо-габаритные характеристики коммутирующих устройств на напряжение 35 кВ имеют значительно большее значение, чем устройств на 10 кВ, из-за больших межполюсных расстояний.
Даже если необходимо простое устройство автоматического ввода резерва с двумя входящими и двумя отходящими линиями, на базе ячеек КРУ 35 кВ это все равно, с учетом коридоров обслуживания, получается здание площадью не менее 24 кв. м.
В то же время современные реклоузеры 35 кВ, являясь устройствами наружной установки, устанавливаются на металлическую раму или стойку и не требуют строительства отдельного здания.
Таким образом, благодаря необслуживаемости, небольшим габаритам, невысокой стоимости и богатой функциональности реклоузеры постепенно вытесняют КРУН на многих линиях электропередачи от 10 до 35 кВ.
