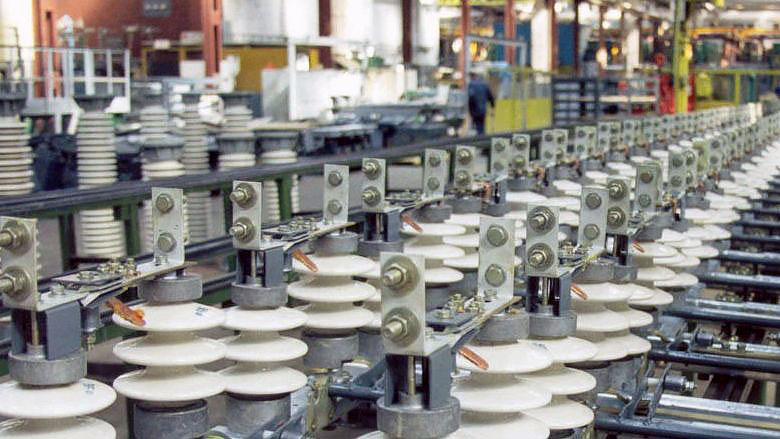

Разъединители внутренней установки на напряжение 20 кВ

Разъединитель РВЗ-20

Линиии электропередачи на 15-20 кВ не имеют широкого распространения в Российской Федерации, поскольку для передачи электроэнергии на большие расстояния, характерные для нашей страны, используются линии на напряжение 35 кВ и 110 кВ.

Однако в странах Евросоюза линии электропередачи 10 кВ почти повсеместно заменены линиями 15-20 кВ. Аналогичный процесс постепенной замены идет сейчас в странах бывшего бывшего СССР, например, в Республике Казахстан.

Соответственно, растет спрос на коммутирующие аппараты, которые можно использовать в распределительных устройствах на напряжение до 20 кВ.

Однако, из за ограниченного спроса, в настоящее время мы предлагаем только две модели разъединителей на номинальное напряжение 20 кВ:

  • Разъединитель внутренней установки РВ(з)-20/630 на номинальный ток 630 А
  • Разъединитель внутренней установки РВ(з)-20/1000 на номинальный ток 1000 А

Конструкция разъединителей на номинальное напряжение 20 кВ почти не отличается от конструкции разъединителей на 10 кВ, но вот стоимость выше в несколько раз, а срок изготовления может превышать месяц. Проблема кроется в высоких требованиях к изоляторам на 20 кВ и в сложности их изготовления.

Разъединители переменного тока высокого напряжения РВз используются в электросетях переменного тока с частотой 50-60 Гц, на номинальное напряжение 20 кВ:

  • для замыкания/размыкания участков электрической цепи высокого напряжения (под напряжением) в случае отсутствия нагрузочного тока либо для трансформации схемы соединения;
  • для образования видимого разрыва цепи для безопасного ведения работ на изолированном участке;
  • для подключения и выключения зарядных токов воздушных и кабельных линий, холостого тока трансформаторов и токов слабых нагрузок.

УЗНАТЬ ЦЕНУ

Отправьте запрос в любой форме на электронную почту com@tmtrade.ru. В течение дня мы подготовим для вас предложение со стоимостью и сроком поставки. Или просто позвоните нам по телефону +7 910-973-00-28

Технические характеристики разъединителей

Параметр Значение
Номинальное напряжение, кВ 20
Наибольшее рабочее напряжение, кВ 24
Номинальный ток, А 630, 1000
Номинальный ток термической стойкости (нормированное начальное значение периодической составляющей), кА 25
Номинальная частота, Гц 50/60
Масса, кг 36

Прайс-лист на разъединители 20 кВ

Цены указаны розничные по состоянию на 05.02.2020. Скидки при закупке более трех единиц продукции.

Наименование Цена с НДС 20%, руб.
Разъединитель внутренней установки РВ-20/630 УХЛ2, без заземляющих ножей, в комплекте с ручным приводом По запросу
Разъединитель внутренней установки РВз-20/630-I(II) УХЛ2, заземляющие ножи сверху (снизу), изоляторы ОСК-4-20-А 20 кВ, в комплекте с ручным приводом 44 600
Разъединитель внутренней установки РВз-20/630-III УХЛ2, заземляющие ножи с двух сторон, изоляторы ОСК-4-20-А 20 кВ, в комплекте с ручным приводом 47 100
Разъединитель внутренней установки РВ-20/1000 УХЛ2, без заземляющих ножей, в комплекте с ручным приводом По запросу
Разъединитель внутренней установки РВз-20/1000-I(II) УХЛ2, заземляющие ножи сверху (снизу), изоляторы ОСК-4-20-А 20 кВ, в комплекте с ручным приводом 71 300
Разъединитель внутренней установки РВз-20/1000-III УХЛ2, заземляющие ножи с двух сторон, изоляторы ОСК-4-20-А 20 кВ, в комплекте с ручным приводом 73 800
