Реклоузеры OSM27 на напряжение 20 кВ

Реклоузер OSM27

Реклоузеры OSM27 на напряжение 20 кВ занимают промежуточное положение между реклоузерами OSM15 на 10 кВ и OSM38 на 35 кВ.

Приведенная ниже информация относится ко всем типам реклоузеров OSM, если это не оговорено специально.

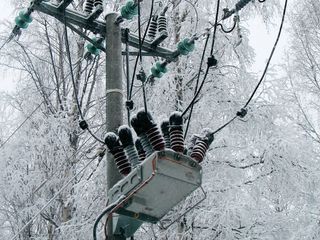

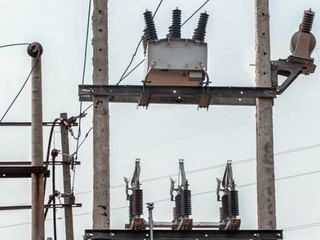

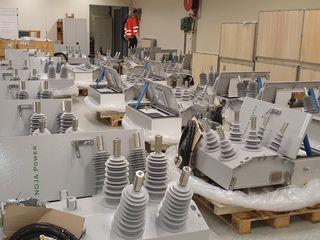

Вакуумные реклоузеры OSM предназначены для использования на воздушных линиях электропередачи, а также на распределительных подстанциях для всех классов напряжения до 15 кВ, 27 кВ и 38 кВ соответственно.

Реклоузер состоит из высоковольтного модуля (ВМ) с установленном в нем вакуумным выключателем и шкафа управления RC-10, реализующего функции защиты и управления и связи. Корпус реклоузера - как высоковольтного модуля, так и шкафа управления - изготовлен из нержавеющей стали и защищен порошковым покрытием.

Реклоузер OSM предназначен для использования как в качестве автономного устройства, так и в в качестве уствойства, легко интегрирующегося в системы автоматизации и дистанционного управления за счет встроенных функций связи.

Продукт прошел всесторонние типовые испытания в независимых лабораториях, что позволяет гарантировать надежность и длительный срок эксплуатации даже в самых суровых климатических условиях.

OSM - единственный тип реклоузера, обеспечивающее контролируемый отвод газов в случае короткого замыкания при пробое изоляции внутри высоковольтного модуля. Работоспособность этого важного компонента безопасности подтверждена независимыми испытаниями.

Общие сведения

Реклоузеры OSM оснащены вакуумными камерами в полюсах из твердого диэлектрика. Полюса помещены в корпус из нержавеющей стали, в котором предусмотрен отвод газов в случае дугового короткого замыкания внутри выключателя. Это обеспечивает максимальный срок эксплуатации, и полную изоляцию конструкции в долговечном корпусе.

Напряжение измеряется на всех шести вводах для трехфазных устройств, либо на четырех вводах для двухфазных устройств и на двух вводах для однофазных устройств. Ток измеряется во всех трех фазах, либо в двух фазах или одной фазе с помощью трансформаторов тока.

Каждый полюс реклоузера приводится в действие отдельным приводом. В трехфазных и двухфазных устройствах электромагнитные приводы механически связаны, что позволяет гарантировать правильное срабатывание.

Реклоузер фиксируется во включенном положении с помощью магнитной защелки. В каждом электромагнитном приводе используется одна катушка.

Отключение реклоузера можно вызвать механически, с помощью рычага в основании корпуса, приводимого в действие изолирующей штангой.

На индикаторе «Включён/Отключён», также расположенном в основании корпуса, разомкнутому состоянию контактов соответствует зеленый «0», а замкнутому — красная «1».

Состояние реклоузера также отображается микровыключателями, соединенными с электроникой в шкафе управления.

Электронная плата, установленная в корпусе выключателя, не содержит активных компонентов, что радикально повышает надежность.

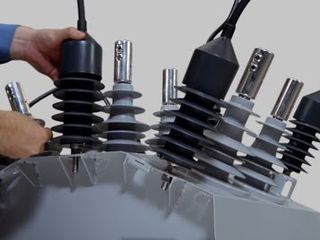

Изоляторы вводов главной цепи выполнены из силиконового эластомера, устойчивого к ультрафиолетовому излучению. Они обеспечивают изоляцию ввода с большой длиной пути утечки и имеют разъём для подключения к линии.

Срабатывание электромагнитных приводов обеспечивается за счет энергии, запасенной в заряженных конденсаторах, расположенных в шкафе управления RC10.

У основания корпуса расположена паспортная табличка, на которой нанесены номинальные параметры реклоузера в соответствии со стандартом ANSI C37.60. На боковой поверхности корпуса расположена шпилька для заземления.

OSM поставляется с кабельными зажимами на каждом вводе. Кабельные зажимы могут поставляться либо в виде трубчатых наконечников для кабелей сечением до 260 мм², либо в виде плоских наконечников стандарта NEMA с двумя отверстиями.

УЗНАТЬ ЦЕНУ

Отправьте запрос в любой форме на электронную почту com@tmtrade.ru. В течение дня мы подготовим для вас предложение со стоимостью и сроком поставки. Или просто позвоните нам по телефону +7 910-973-00-28

Шкаф управления

Шкаф управления RC10 включает следующие виды защит и автоматики в одном комплекте:

  • направленная и ненаправленная защита от межфазных замыканий и замыканий на землю,
  • направленная и ненаправленная чуствительная защита от замыканий на землю,
  • автоматическое повторное включение,
  • датчики для измерения текущих параметров,
  • журнал регистрации событий,
  • журнал регистрации запросов и дистанционный терминал (RTU) для дистанционного управления.

Панель управления оператора оснащена большим ЖК-дисплеем с подсветкой и клавиатурой, позволяющей быстро перемещаться между пунктами меню и управлять устройством вручную.

Меню панели оснащены текстовыми описаниями, призванными облегчить эксплуатацию для операторов и ускорить обучение.

В состав стойки управления входят три основных модуля:

  1. Модуль панели оператора реализует интерфейс «пользователь-машина».
  2. Модуль подключения реклоузера (SIM) имеет в своем составе зарядное устройство для аккумулятора электропитания и конденсаторы, обеспечивающие энергией для включения или отключения реклоузера.
  3. Mодуль реле, на котором реализован основной функционал микропроцессора и цифрового сигнального процессора.

Герметичная свинцово-кислотная аккумуляторная батарея, расположенная в шкафу управления RC10 подключена к зарядному устройству с температурной компенсацией режима зарядки. Внутри шкафа управления имеется место для установки оборудования связи, подключающегося ко встроенному дистанционному терминалу или модулю дискретных сигналов.

Оборудование рассчитано на работу шкафа управления RC10 при температурах от −60°C до +55°C внутри корпуса, соответствующего степени защиты IP66.

Шкаф изготовлен из нержавеющей стали с порошковым покрытием, что обеспечивает длительный срок службы без необходимости технического обслуживания. На крыше имеется керамическое изолирующее покрытие, обеспечивающее снижение температуры внутри на 16°С, когда шкаф подвергается действию солнечного излучения мощностью 1,1 кВт.

Ввод для кабеля управления расположен в антивандальном корпусе, а дверь стойки оснащена трехточечным механизмом запирания, что крайне сильно затрудняет несанкционированное проникновение.

Защита

Реклоузер - это выключатель с автоматикой повторного включения (АПВ) который используется для защиты линий электроснабжения.

Реклоузер срабатывает при выявлении нештатных ситуаций в электросети и автоматически восстанавливает электроснабжение в соответствии с установками, определенными пользователем.

Компоненты защиты и дополнительные настройки, в частности, временное увеличение выдержки, включение холодной нагрузки и ограничение пускового тока, позволяют эффективно настраивать защиту, обеспечивая соответствие характеристикам системы и различным конфигурациям сети.

В устройство АПВ встроена защита обратной последовательности, позволяющая распознать обрыв провода. Также реализована блокировка вкючения при наличии напряжения на стороне нагрузки, которая полезна для предотвращения обратного питания или подключения несинхронизированных нагрузок к основной сети. Реклоузер также можно настроить для работы в режиме индикации нештатных режимов, переведя его в режим сигнализации.

Реклоузер можно использовать в качестве традиционного секционного выключатееля. В этом случае нештатная ситуация выявляется, однако отключение осуществляется головным выключателем. Количество отключений учитывается и отключение проводится в безтоковую паузу для отключения поврежденного участка сети. Компания NOJA усовершенствовала эту функцию, использовав способность реклоузера прерывать токи короткого замыкания. Реклоузер исполняет последнее отключение, что снижает количество срабатываний головного выключателя.

Типы релеиной защиты включают:

  • 4 независимых группы защит • Возможность установить в каждой группе индивидуальные настройки защиты
  • Направленная Tоковая защита, защиту обратной последовательности и защиту замыкания на землю
  • Время-токовые характеристики (ВТХ ) • Независимый выбор характеристик для уставок направленных защит • 4 x IEC255 ВТХ (IEC I, IEC VI, IEC EI) • 8 x ANSI ВТХ (ANSI I, ANSI VI, ANSI EI, ANSI STI, ANSI STEI, ASNI LTI, ANSI LTVI, ANSI LT EI) • Другие (UDC, 42 x нестандартных ВТХ )
  • Защита с независимой временной уставкой • Время срабатывания: 0—120 секунд • Разрешение по времени: 0,01 секунды
  • Направленная чувствительная защита от замыкания на землю • Диапазон установки тока 1—80 А • Шаг установки 1 А • Независимое время выдержки 0—120 с • Разрешение по времени — 0,01 секунды
  • Элемент защиты по напряжению • Защита по фазным напряжениям (UV1) • Защита по фазным напряжениям (UV2) • Защита от потери снабжения (UV3) • Защита от снижения напряжения (снижение UV4) • Перенапряжение по фазам (OV1) и между фазами (OV2)
  • Элемент защиты по частоте
  • Автоматика повторного включения с контролем минимального напряжения и автоматический ввод резерва
  • Координация последовательности зон
  • Включение на холодную нагрузку
  • Ограничение пускового тока
  • Временное увеличение выдержки (TTA) • Обеспечивает последовательное увеличение выдержки для автоматической изоляции отказавших секций линии или дополнительной временной координации защит
  • Время повторного включения
  • Автоматическое повторное включение • 1—4 срабатывания (устанавливается пользователем) до блокировки, параметр устанавливается отдельно для защиты по замыканию на землю, чувствительной защиты по замыканию на землю и защиты по напряжению
  • МТЗ режима “Работа на линии”
  • Защита от гармоник
  • Дополнительная автоматизация
  • Дополнительные функции программируемой логики

Измерение

Напряжение измеряется на каждом вводе, а ток измеряется в каждой фазе реклоузера с помощью емкостных датчиков напряжения и трансформаторов тока Фазное Напряжение: Диапазон: 0,3—22,0 кВ, точность ±1% или ±0,1 кВ Линейное напряжение: Диапазон: 0,5—38,0 кВ, точность ±2% или ±0,1 кВ Фазный ток: Диапазон 0—800 А, точность ±1% или ±4 А Ток нулевой последовательности: Диапазон 0—100 А, точность ±5% или ±0,5 А Активная, реактивная и полная мощность: Диапазон 40—800 А, 4,5—38 кВ, точность ±2% Активная, реактивная и полная энергия: Диапазон 40—800 А, 4,5—38 кВ, точность ±2% Частота: Диапазон: 46—55 Гц, 55—65 Гц Точность при dF/dT < 0,2 Гц/с: ±0,025 Гц Диапазон: 46—55 Гц, 55—65 Гц Точность при dF/dT < 0,5 Гц/с: ±0,05 Гц Коэффициент мощности: Диапазон 0—1, точность ±0,02

Дистанционное управление и автоматизация

ПО контроля и администрирования (CMS) — это программный пакет, работающий на РС - совместимых компьютерах и использующийся для конфигурирования и опроса шкафа управления RC- 10 как при непосредственном подключении, так и дистанционно. Для доступа инженера непосредственно к устройству предусмотрен USB-интерфейс на передней панели RC10. Системы удаленного управления, в т. ч. CMS, могут подключаться к RC10 по нескольким интерфейсам, в т. ч. RS232, USB и Ethernet. Подключение через RS232 обеспечивает связь на скорости 300—115200 бод в дуплексном и полудуплексном режиме. USB-порты можно настроить для доступа через RS232, Wi-Fi и ЛВС. Порт Ethernet обеспечивает подключение к сетям 10/100 BaseT. Приложение NOJA Power Recloser Application для мобильных устройств можно загрузить на Android Market и Apple App Store. Оно работает на мобильных телефонах и планшетах Android, Apple iPhone и iPad и обеспечивает прямое подключение и дистанционное управление всеми продуктами, подключенными к стойке управления и связи RC10. В стандартной версии продукта реализованы протоколы связи DNP3, 2179, IEC61850, IEC60870- 5-101 и 104; кроме того, мы имеем возможность реализовывать новые протоколы, чтобы обеспечить соответствие конкретным требованиям заказчика. В стойке управления есть место для установки радио или модема. Встроенный блок питания радио обеспечивает питание номинальным напряжением 12 В и мощностью 20 Вт. Дополнительно в комплекте со шкафом управления RC10 можно заказать модули дискретных сигналов с восемью (8) входами и восемью (8) настраиваемыми выходами. Возможно включение до двух модулей, что расширяет возможности до 16 входов и 16 выходов. Пользовательские логические выражения позволяют реализовывать специализированные пользовательские функции. В соответствии с результатами оценки (истина/ложь) логических выражений возможно выполнение различных действий, активация точек в системе управления и сбора данных (SCADA), включение и выключение выходных реле в модуле ввода-вывода и/или расчет результатов других выражений. Имеется 32 логических канала которые позволяют контролировать выходы. В стандартной комплектации имеется три (3) цифровых входа реле, настраиваемых пользователем. CMS позволяет загружать в устройство настройки как при непосредственном подключении, так и дистанционно, в т. ч. настройки связи и защиты.
