Реклоузер 35 кВ OSM38
Реклоузер OSM38, рассчитанный на номинальное напряжение 35 кВ, продолжает линейку реклоузеров OSM15 и OSM27 на напряжение 10 и 20 кВ, соответственно.
На российский рынок модель OSM38 вышла всего несколько лет назад, но сразу завоевала популярность, так как составить ей реальную конкуренцию в настоящее время может только реклоузер SMART35 компании "Таврида Электрик".
Однако, реклоузеры OSM38 и SMART35 различаются как по конструкции, так отчасти и по применяемым физическим принципам.
В настоящее время реклоузеры OSM являются самыми продаваемыми в мире и эксплуатируется в 88 странах.

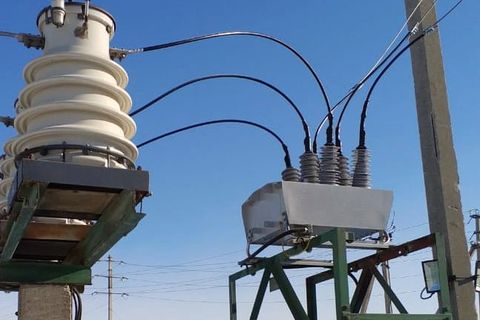

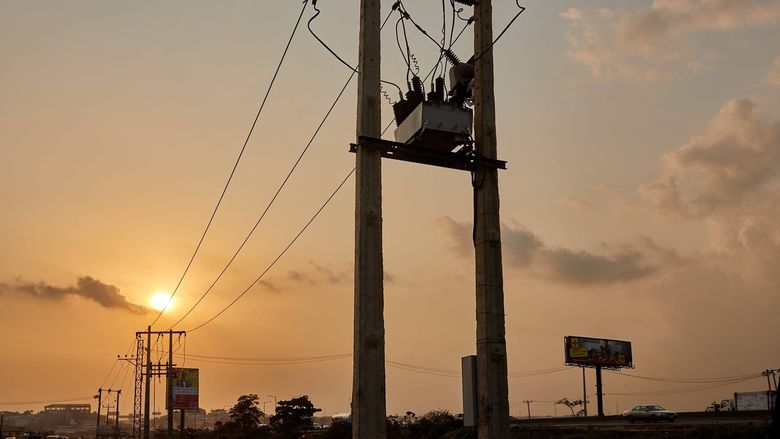

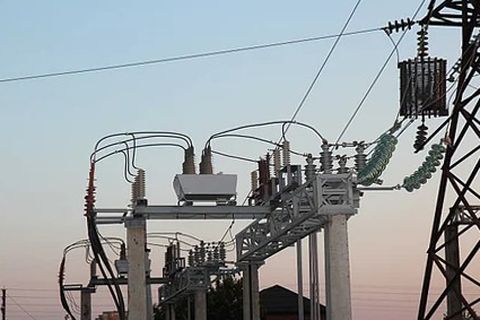

Реклоузер OSM38 может устанавливаться как непосредственно на опоре ЛЭП, так и на подстанции. Причем в последнем случае он заменяет громоздкие шкафы распределительных устройств, требующих к тому же размещения в отдельном здании.
Конструкция реклоузера OSM38
Реклоузер OSM38, как и все реклоузеры этой линейки, состоит из высоковольтного модуля и шкафа управления, связанных между собой специальным соединительным кабелем.
В корпусе высоковольтного модуля установлен вакуумный выключатель. В проходные изоляторы высоковольтного модуля интегрированы трансформаторы тока и датчики напряжения.
В шкафу управления установлены устройства защиты и автоматики, а также устройства связи, позволяющие интегрировать реклоузер в SCADA-систему.
Если реклоузер устанавливается на подстанции, то оперативное питание реклоузера поступает, как правило с одного из фидеров подстанции. Если же реклоузер устанавливается "в поле" на опере ЛЭП, то для оперативного питания дополнительно требуется трансформатор собственных нужд.
Особенности реклоузера OSM38 на напряжение 35 кВ
Корпус коммутационного модуля OSM38 и шкафа управления выполнены из высоколегированной нержавеющей стали (по спецзаказу доступно даже исполнение из судостроительной нержавеющей стали, допускающий непосредственный контакт с солёной водой).
Высоковольтный модуль OSM38 полностью безопасен для находящихся рядом людей и имущества при возникновении короткого замыкания внутри корпуса. Все продукты горения выбрасываются в виде газов и мелких частиц вверх, и не представляют опасности, долетая до земли. Корпуса других производителей неконтролируемо разрушаются дугой, образуя выброс большого количества крупных продуктов горения, что представляет серьёзную опасность для людей и имущества.
Аппаратура шкафа управления реклоузера (микропроцессорная защита и коммутационное оборудование) поддерживает большинство используемых в настоящее время протоколов обмена данными.
В полюсах реклоузера встроены полноценные трансформаторы тока вместо катушек Роговского, что значительно повышает точность измерения и не требует установки дополнительных преобразователей.
Узнать цену
Отправьте запрос в любой форме на электронную почту
С реклоузером поставляется комплект передового программного обеспечения, в который входят такие программы:
- CMS – управление и настройка реклоузера;
- PQS – контроль и анализ параметров качества электроэнергии;
- Smart Grid – гибкая конфигурация реклоузера и настройка умных SCADA систем.
Реклоузер OSM легко интегрируется в существующие системы телемеханики (SCADA), используемые электросетями.
В настоящее время реклоузер OSM является самым продаваемым реклоузером в мире и эксплуатируется в 88 странах.

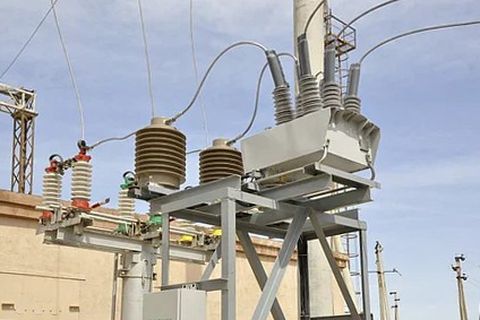

Один и тот же аппарат установлен как в жаркой безжизненной пустыне, так и в условиях сурового северного климата. Все испытания и измерения подтверждены полными тестами международных лабораторий. В настоящее время реклоузер OSM имеет более 150 протоколов успешных испытаний.
Основные технические характеристики реклоузера OSM38 на 35 кВ
| Параметр | Значение |
|---|---|
| Модель реклоузера | OSM38-16-800-3000 |
| Производитель дугогасительной камеры | Siemens, Германия |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальный рабочий ток, А | 800 |
| Номинальный ток отключения, кА | 16 |
| Механический и коммутационный ресурс, циклов ВО | 30 000 |
| Ресурс при номинальном токе отключения, циклов ВО | 140 |
| Габаритные размеры высоковольтного модуля (ШхВхГ), мм | 751х913х932 |
| Габаритные размеры шкафа управления (ШхВхГ), мм | 400х1080х309 |
| Масса высоковольтного модуля, кг | 150 |
| Масса шкафа управления, кг | 42 |
| Масса монтажного комплекта для установки на опору, кг | 30 |
| Максимальное время включения/отключения, с, не более | 0,07/0,05 |
| Время автономной работы при отключении оперативного питания, ч | при +20 С - 120 ч при -40 С - 48 ч |
| Количество измерительных датчиков тока, шт. | 3 |
| Тип измерительных датчиков тока | трансформатор тока с двойным сердечником |
| Количество датчиков напряжения, шт. | 6 |
| Степень защищенности высоковольтного модуля | IP65 |
| Степень защищенности шкафа управления | IP66 |
| Диапазон рабочих температур (с обогревом шкафа управления) | -60 С ... +55 С |
| Наибольшая высота над уровнем моря, м | 3 000 |
| Протоколы связи | Modbus, DNP3, P2P, CMS, МЭК 60870-5-101, МЭК 60870-5-104, МЭК 61850 |
Прайс-лист на реклоузеры 35 кВ OSM38
Розничные цены по состоянию на 01.03.2022. Цены указаны для справки, с 01.03.2022 прайс-лист не действует. Стоимость оборудования необходимо уточнять на момент запроса.
| Модель реклоузера | Цена с НДС 20%, руб. |
|---|---|
| Реклоузер вакуумный 35 кВ OSM38-300-RC10 УХЛ1 с односторонним оперативным питанием, с функцией технического учета электроэнергии, исполнение для установки на ОРУ | 1 992 920,00 |
Техническая спецификация реклоузера OSM38-300-RC10 УХЛ1
- Коммутационный модуль OSM38-16-800-300 16 кА, 35/40,5 кВ, 800 А, УХЛ1 – 1 шт.
- Шкаф управления RC10-RU – 1 шт.
- Аккумуляторная батарея 26Ah 12V Genesis – 1 шт.
- Обогрев шкафа управления в автоматическом режиме – 1 шт.
- Трансформатор собственных нужд ОЛ-0,63/35-III УХЛ1 – 1 шт.
- Ограничитель перенапряжений нелинейный ОПН-П-35/40,5/10/680 УХЛ1 – 3 шт.
- Комплект линейной арматуры для установки и подключения реклоузера – 1 шт.
