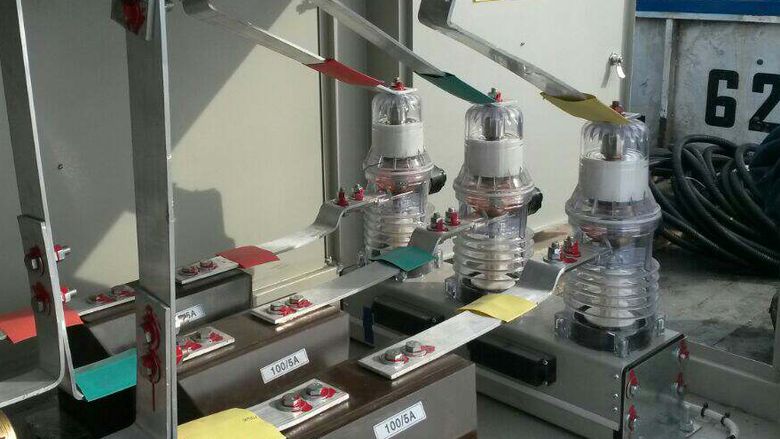

Реклоузер для кабельных сетей

Пункт секционирования столбовой - вакуумный реклоузер – первоначально разрабатывался для защиты воздушных линий от перегрузок, как альтернатива громоздким и более дорогим комплектным распределительным устройствам наземной установки, в частности КРН-10, а также КРУН на базе камер КСО.

Ячейка классического комплектного распределительного устройства наземной установки КРН на базе вакуумного выключателя и микропроцессорной защиты содержит также разъединитель внутренней установки для образования видимого разрыва линии. Кроме того, ячейка КРН допускает двусторонее обслуживание - как со стороны отсека РЗА, так и со стороны шинного/кабельного отсека. В результате такое устройство имеет высоту более 2,5 метров и вес - более 750 кг.

Реклоузер также содержит все необходимые компоненты: коммутирующее устройство – вакуумный выключатель, набор измерительных трансформаторов тока и напряжения для определения параметров линии, а также микропроцессорное устройство защиты и автоматики. Однако в реклоузере отсутствует линейный разъединитель, что позволяет разместить устройство в компактном корпусе объемом около 1 куб. м и массой менее 400 кг. Для образования видимого разрыва используется линейный разъединитель наружной установки, который размещается в пределах прямой видимости от реклоузера.

Такая оптимизация приводит к тому, что стоимость реклоузера зачастую оказывается в два раза ниже стоимости КРН.

Реклоузер отключает линию при возникновении нештатной ситуации, например, в случае короткого замыкания. Одновременно реклоузер позволяет вести учет электроэнергии по схеме 2ТТ-3ТН или 3ТТ-3ТН, передавая данные учета с помощью модуля связи GSM.

Если сравнить схему реклоузера и схему КРН наружной установки или камеры КСО внутренней установки, то мы не увидим существенных различий. По сути реклоузер является таким же защитным устройством, только размещенным не на поверхности земли, а на опоре ЛЭП.

В комплекте с линейным разъединителем, который, как правило, устанавливается на той же или соседней опоре ЛЭП, реклоузер функционально идентичен одной ячейке КРН, КРУ или КСО. Использование нескольких реклоузеров позволяет реализовать более сложные схемы электроснабжения, например, автоматический ввод резерва.

Конечно, при большом количестве коммутируемых линий (более трех) использование реклоузеров становится нецелесообразным из-за сложных коммутаций и проблем с ремонтом и обслуживанием. Тем не менее, для конечных потебителей реклоузер является самым предпочтительным решением.

Хотя реклоузеры обычно применяются для защиты воздушных линий, но нет никаких препятствий для использования реклоузеров в кабельных сетях. При этом, однако, нужно иметь в виду следующие обстоятельства.

1. Реклоузер при отключении не создает видимого разрыва, который требуется по ПУЭ, поэтому совместно с реклоузером устанавливается линейный разъединитель наружной установки.
2. Согласно "Правилам устройства электроустановок" (ПУЭ) расстояние от неизолированных токоведущих частей до поверхности земли должно быть не менее 4,5 м. Поэтому реклоузер должен устанавливаться на опору ЛЭП. При этом кабель для присоединения к реклоузеру должен быть выведен на поверхность и по опоре ЛЭП поднят до реклоузера, а затем спущен обратно.
3. Поскольку кабель не обладает достаточной гибкостью по сравнению с проводами СИП, используемыми для воздушных линий, необходимо предусмотреть установку на опору дополнительной траверсы для снятия нежелательных поперечных нагрузок с проходных изоляторов реклоузера.

Во всем остальном реклоузер является универсальным защитным устройством и может использоваться в кабельных сетях наряду с распределительными устройствами наземной установки КРН, КРУ или КСО.
