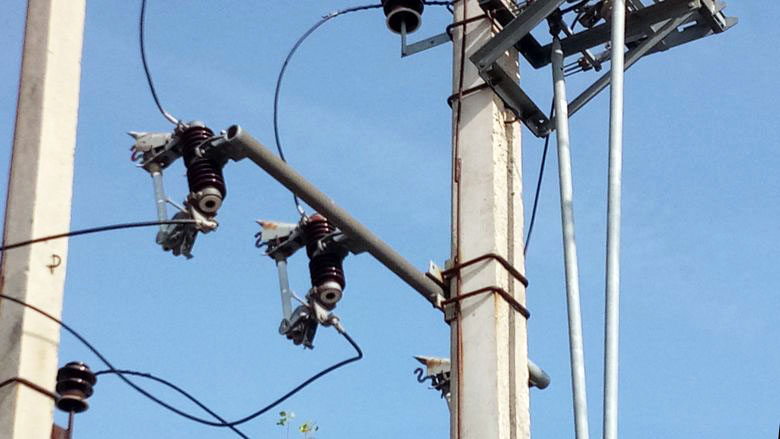

Предохранитель-разъединитель выхлопного типа ПРВТ-10
Предохранитель-разъединитель наружной установки выхлопного типа ПРВТ-10 является уникальным устройством, соединяющем в себе функции линейного разъединителя и предохранителя, защищающего линию от перегрузки.
Предохранители-разъединители серии ПРВТ-10 предназначены для защиты линий 6-10 кВ от коротких замыканий и токов перегрузки. Действующим элементом предохранителя-разъединителя является патрон предохранителя с плавкой вставкой внутри, по одному патрону на каждую фазу.
При срабатывании предохранителя раздается резкий хлопок выходящих газов, которые отстреливают контакт предохранителя, что и дало название всему устройству.
Кроме того, патроны предохранителей могу быть извлечены из контактов при помощи оперативной диэлектрической штанги. При этом создается видимый разрыв линии, то есть ПРВТ выполняет роль разъединителя.
Конструкция
Предохранитель-разъединитель ПРВТ-10 представляет собой однополюсный аппарат. В трехфазных сетях устанавливаются трехполюсные предохранители-разъединители, состоящие из трех отдельных полюсов, установленных на общей траверсе.

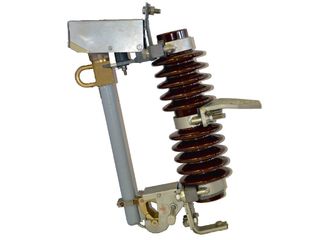

Полюс ПРВТ-10 нового типа

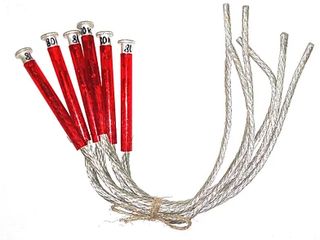

Каждый полюс ПРВТ-10 имеет в своем составе фарфоровый изолятор, на концах которого на кронштейнах закреплены контакты для установки патронов предохранителей (называемых также держателями заменяемых элементов). Внутри патрона (держателя заменяемого элемента) находится заменяемый элемент с плавкой вставкой.
При токах перегрузки плавкая вставка перегорает, держатель заменяемого элемента предохранителя-разъединителя автоматически откидывается, тем самым создается видимый разрыв. Таким образом, аппарат выполняет одновременные функции защитного аппарата и разъединителя.
ПРВТ-10 выпускаются двух типов: «К» – быстрые и «Т» – медленные, в соответствии с время-токовыми характеристиками заменяемых элементов. Медленные (Т) ПРВТ устанавливают на магистральных линиях, а быстрые (К) - на отпайках конечных потребителей, что позволяет обеспечить селективность защиты.
Конструкция предохранителей–разъединителей обеспечивает:
- надежную фиксацию патрона в верхнем контакте во включенном положении;
- быстрое откидывание патрона при отключении;
- возможность быстрой и удобной замены заменяемого элемента;
- многократное использование патронов.
Коммутационный ресурс патрона – не менее 5 отключений тока короткого замыкания 6,3 кА, и до нескольких десятков отключений токов перегрузки.
В комплект поставки каждого полюса ПРВТ входят 3 дополнительных заменяемых элемента и 1 дугогасительный вкладыш.
Снятие и установка держателя заменяемого элемента осуществляется вручную при помощи оперативной изолирующей штанги. Штанга позволяет производить оперирование при влажной погоде и под дождем при скорости ветра до 15 м/с.
После отключения патрон может быть снят при помощи штанги и убран, что исключает несанкционированное включение ПРВТ посторонними лицами даже при наличии лестницы.

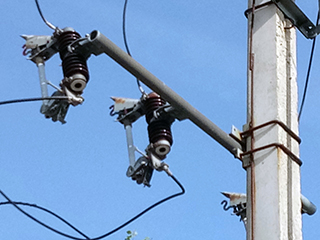

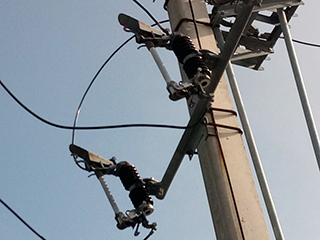

Полюса ПРВТ-10 крепятся на общей траверсе, которая устанавливается опоре ЛЭП
Предохранители-разъединители ПРВТ-10 поставляются с различными комплектами монтажных частей (по выбору заказчика) для установки на разных типах опор ВЛ-10, а также для модернизации подстанций 10/0,4 кВ шкафного и столбового типа мощностью до 250 кВА.
Модернизация подстанции заключается в замене наружного разъединителя РЛНД-10 и предохранителей ПКТ-101 и ПКТ-102, установленных в подстанции, на предохранитель-разъединитель с соответствующим комплектом монтажных частей.
Узнать цену
Отправьте запрос в любой форме на электронную почту
Технические характеристики ПРВТ-10
| Параметр | Значение |
|---|---|
| Номинальное напряжение, кВ | 10 |
| Номинальное рабочее напряжение, кВ | 12 |
| Номинальный ток, А | 5; 6,3; 8; 10; 16; 20; 25; 31,5; 40; 50; 80 |
| Номинальный ток основания, А | 200 |
| Номинальный ток отключения, кА | 6,3 |
| Апериодическая составляющая номинального тока отключения, кА | 11 |
| Импульсное нормированное испытательное напряжение относительно земли и между полюсами, кВ | 95 |
| Импульсное испытательное нормированное напряжение между контактами при откинутом держателе заменяемого элемента, кВ |
110 |
| Длина пути утечки внешней изоляции (между верхним и среднем, и нижним крепежными кронштейнами), не менее, см | 32 |
| Ток отключения в режиме разъединителя, не более, А: индуктивный и емкостный; нагрузки при cos φ = 0,7 | 4; 10 |
| Тяжение проводов в горизонтальном направлении, в плоскости полюса, не более, Н | 250 |

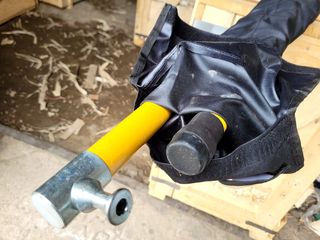

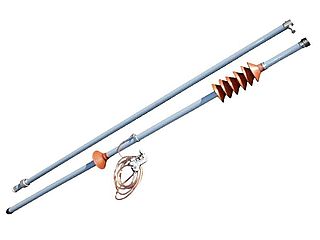

Штанга оперативная ШОПР-15 для ПРВТ-10
Технические характеристики:
- Рабочее напряжение - 6-20 кВ
- Длина изолирующей части - 3450 мм
- Длина рукоятки - 800 мм
- Общая длина штанги в собранном виде - 4300 мм
- Сечение заземляющего провода - 10 мм²
- Общая длина заземляющего провода - 3000 мм
- Масса штанги - 4,2 кг

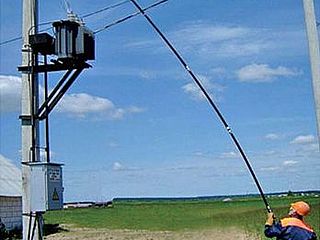

Штанга оперативная ШОПР-15 предназначена для включения (отключения) предохранителя-разъединителя типа ПРВТ-10-15 кВ, а также для снятия и установки его патронов-разъединителей при снятом напряжении или под напряжением без нагрузки (при отключенных потребителях).
Штанга ШОПР-15 применяется в электроустановках переменного тока номинальным напряжением 6-20 кВ частотой 50 Гц.
Штанга обеспечивает надежное оперирование предохранителем-разъединителем при скорости ветра не более 15 м/сек и толщине гололеда до 10 мм.

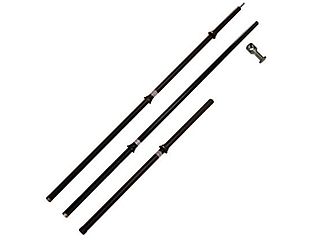

Штанга оперативная ШЭУ-15-3-3,8Д для ПРВТ-10
Технические характеристики:
- Рабочее напряжение - 6-15 кВ
- Длина изолирующей части - 1200 мм
- Длина рукоятки - 600 мм
- Диаметр рукоятки - 36 мм
- Диаметр изолирующей части - 31-33 мм
- Количество звеньев - 3
- Транспортная длина с обычными звеньями - не более 1,65 м
- Масса штанги - 1,9 кг
Штанги электроизолирующие универсальные ШЭУ с обычными звеньями для работы в условиях с повышенной влажностью (во время дождя, тумана, снегопада) предназначены для применения в качестве основного электрозащитного средства в электроустановках напряжением выше 1 кВ.
С помощью штанг выполняют различные виды работ в электроустановках переменного тока напряжением 6–15 кВ (в условиях с повышенной влажностью) и 6–330 кВ (в нормальных погодных условиях).
Штанги с рабочим напряжением 35–330 кВ для условий с повышенной влажностью используются для установки (снятия) переносного заземления, птицезащитного устройства и т. д. на отключенной воздушной линии при наличии наведенного напряжения во время дождя, тумана, снегопада.
С помощью штанги ШЭУ-15-3-3,8ДКФ выполняют также следующие виды работ:
- включение и отключение предохранителя-разъединителя типа ПРВТ-10;
- снятие и установка патрона предохранителя-разъединителя ПРВТ-10 с целью замены элемента с плавкой вставкой.
Для присоединения различных приспособлений штанги ШЭУ снабжены стальным резьбовым наконечником с резьбой М14.
Все звенья штанг снабжены специальными изолирующими конусообразными накладками для обеспечения электрической прочности во время дождя, тумана, снегопада.
