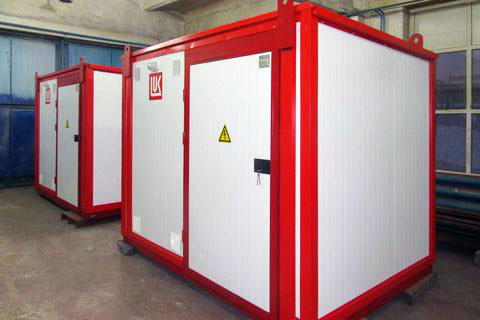

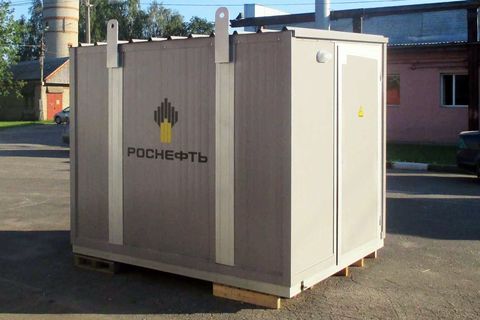

Утепленные блок-контейнеры

Электрооборудование для северных регионов (распределительные устройства, установки компенсации реактивной мощности УКРМ 0,4 и 6-10 кВ) может изготавливаться в климатическом исполнении УХЛ1 - в утепленных блок-контейнерах.

Конструкция контейнеров рассчитана на диапазон рабочих температур от +40 С до -60 С. Ограждающая оболочка - сэндвич-панели от 50 до 150 мм.

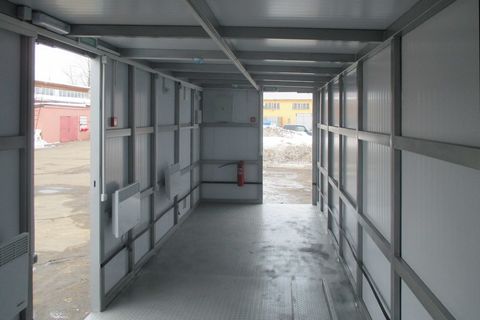

Блок-контейнеры подготовлены для установки электротехнического оборудования - имеют ввод для кабеля, щит собственных нужд, систему заземления, розетки для подключения оборудования.

Блок-контейнеры оборудованы инженерными системами: освещение, отопление, вентиляция, охранно-пожарная сигнализация. Возможна также установки систем кондиционирования, если оборудование требует поддержания стабильной температуры внутри помещения в жаркие месяцы.

Габариты контейнеров допускают перевозку как автомобильным, так и железнодорожным транспортом.

Технические требования на здания мобильные контейнерного типа по ГОСТ 25957-83, ГОСТ 22853-86

1. Назначение

Вспомогательное помещение для размещения электрооборудования. Вид климатического исполнения – УХЛ1 по ГОСТ15150-69.

2. Габариты здания наружные

• длина от 3700 мм до 12000 мм (возможны варианты, в зависимости от размещаемого оборудования);
• ширина 2200 мм;
• высота 2400 мм (для перевозки по железной дороге – 2300 мм).

3. Размещение оборудования в контейнере

В контейнере размещается электрооборудование (тип и размещение согласовывается с заказчиком). Оборудование устанавливается заказчиком и закрепляется приваркой боковин к полу контейнера.

4. Каркас

Металлический, сварной, собранный из гнутых и катанных стальных профилей, загрунтованный ГФ-021 по ГОСТ 25129-82 и окрашенный эмалью ПФ-115 по ГОСТ 6465-76.

5. Стены

• наружная обшивка – стальной оцинкованный профилированный лист С8, присоединенный заклепочным соединением;
• теплоизоляция – 100 мм (утеплитель УРСА или др.);
• внутренняя обшивка – лист оцинкованный профилированный С8, присоединенный заклепочным соединением.

6. Крыша

• кровля – плоская;
• наружная обшивка – стальной лист толщиной 1,5 мм, сваренный сплошным швом, поверхность крыши загрунтована, обработана спецмастикой Бикрост в два слоя;
• теплоизоляция – 100 мм (утеплитель УРСА или др.);
• внутренняя обшивка – лист оцинкованный профилированный С8, присоединенный заклепочным соединением.

7. Пол

• нижний слой – стальной лист толщиной 0,7 мм;
• теплоизоляция – 100 мм (утеплитель УРСА или др.);
• верхний слой – лист 4 мм («рифлёнка»), загрунтованный ГФ-021 по ГОСТ 25129-82 и окрашенный эмалью ПФ-115 по ГОСТ 6465-76 в серый цвет.

8. Двери

Проём 1200х2000мм (металлические распашные ворота с утеплителем толщиной 50 мм), одна створка которого закрывается изнутри на подпружиненные засовы, другая имеет замок.

Наружная сторона створок ворот выполнена из цельных металлических листов.

Створки окрашены порошковой краской (цвет - белый), имеют резиновый морозостойкий уплотнитель.

Прилегание створок к каркасу и друг к другу плотное и не имеет щелей на просвет. Над проёмом установлен козырек. Проем может располагаться слева или справа относительно входной двери контейнера.

9. Строповочные места

На длинных сторонах контейнера расположено по две грузовые проушины размером 60 мм (длина) х 100 мм (высота). Проушины выполняются в верхней части стоек каркаса в углах контейнера.

Проушины обеспечивают подъем и перемещение контейнера стандартными строповочными средствами.

10. Ввод силового кабеля

Вводное отверстие для силового кабеля размером 100 мм (длина) х 100 мм (высота), расположенное на расстоянии 450 мм от наружной стенки со стороны ворот и 50 мм от пола.

Вводное отверстие располагается со стороны проёма, слева или справа от входной двери, в зависимости от исполнения контейнера.

Для транспортировки, снаружи, отверстие закрыто оцинкованным листом, закрепленным на саморезы в двух точках.

11. Электрооборудование

• Щит собственных нужд с автоматическими выключателями (питание от магистральной электросети 220 В, 50 Гц);
• Проводка в коробах;
• Светильники настенные (количество выбирается исходя из размеров контейнера);
• Выключатель двухклавишный, установленный внутри контейнера на входе (для наружного и для внутреннего освещения);
• Электрический обогреватель с датчиком температуры, мощность и количество обогревателей выбирается исходя из размеров контейнера с целью обеспечения минимальной температуры внутри контейнера плюс 8 С при окружающей температуре вне контейнера минус 60 С;
• Евророзетки по 1 шт. на обогреватель;
• Система вентиляции - вытяжные вентиляторы с автоматическими открывающимися жалюзи, расположенные на стене под потолком, на стороне ввода силового кабеля и работающие от терморегулятора ТРМ с датчиком температуры ДТС.
• Решетки приточной вентиляции с самооткрывающимися клапанами, расположенные снизу на противоположной стене от вытяжных вентиляторов. На отверстия под вентиляторы и вентиляционные решетки снаружи контейнера установлены решетки с наклонными жалюзи, обработанные герметиком по периметру, крепление решеток осуществляется заклепочным соединением;
• Фонарь наружного освещения устанавливается над входной дверью контейнера и крепится болтовым или винтовым соединением, провода отходящие от фонаря внутрь контейнера прокладываются в гофротрубе;
• Система ввода напряжения 220 В - металлическая коробка.

  Место установки коробки загерметизировано по периметру. Центральное отверстие в коробке совпадает с отверстием в контейнере. Кабель заказчика должен проходить через коробку по гофротрубе и изнутри выходить в отдельный кабель канал, заходящий в щит собственных нужд.

12. Дополнительно:

• порошковый огнетушитель, установленный на входе или, по согласованию, пожарная сигнализация;
• оцинкованные болты заземления снаружи контейнера с полной резьбой – 2 шт. по диагонали, на каждый болт навернуты по две оцинкованные гайки и надеты по две оцинкованные шайбы, резьбовая часть болтов без следов краски;
• шина заземления 40х5 по периметру внутри контейнера желто-зеленого цвета, высота прокладки от пола - 200 мм, к шине приварены болты с гальваническим покрытием и с полной резьбой М10х40;
• краска для подкраски каркаса и пола;
• цвет каркаса, обшивки и прочие требования согласовываются с заказчиком дополнительно.
