Как правильно выбрать реклоузер
На заре появления реклоузеров был только один тип реклоузеров - РВА/TEL "Таврида Электрик", которые тогда стоили, как и сейчас, довольно дорого. Однако у потребителей не было выбора и поэтому даже не возникало необходимости обсуждать технические характеристики реклоузеров.
К счастью, технический прогресс не стоит на месте, и сейчас можно выбрать реклоузер под любой бюджет и технические требования.
Основные покупатели реклоузеров - потребители электроэнергии, подключающие к линии электропередачи новые промышленные производства и сельскохозяйственные предприятия, а также жилые микрорайоны и коттеджные поселки. В отличие от нефтегазовых и энергетических компаний, эти предприятия умеют считать деньги и хотят получить необходимые функции за разумную цену.
Здесь мы не будем рассказывать, что такое реклоузер, и как он работает. Конкретные цены и технические характеристики реклоузеров также можно посмотреть в другом нашем материале, посвященном реклоузерам.
Требования к реклоузеру
Если у вас уже есть технические условия на подключение к сетям электроснабжения, то нужно внимательно прочитать разделы, посвященные защите линии и учету электроэнергии.
В дальнейшем на основании этих технических условий от вас, скорее всего, потребуют разработать (заказать в проектной организации) проект для согласования в сетевой компании. На этапе разработки проекта вам будет необходимо выбрать конкретные технического решения. Впоследствии отступать от этих решений будет очень сложно, поэтому лучше все продумать и просчитать бюджет заранее.

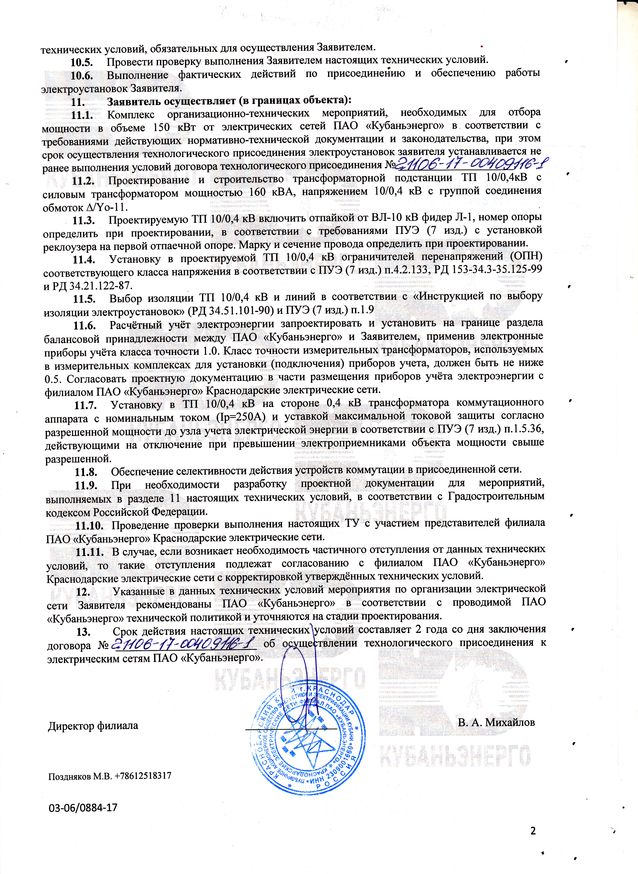

Для примера посмотрим технические условия на подключение, приведенные слева (щелчок мышкой увеличивает изображение).
Пункт 11.3 техусловий гласит: "Проектируемую ТП 10/0,4 включить отпайкой от ВЛ-10 кВ фидер Л-1... с установкой реклоузера на первой отпаечной опоре". То есть заявитель обязан установить реклоузер (ПСС). Стоимость реклоузера - от 400 000 руб. до 900 000 руб.
Пункт 11.6 предписывает: "...учет электроэнергии установить на границе раздела балансовой принадлежности". Это означает, что заявитель не может ограничиться учетом электроэнергии на трансформаторной подстанции, а должен установить пункт коммерческого учета электроэнергии (ПКУ) на первой опоре своей ЛЭП. Стоимость ПКУ, в зависимости от точности учета электроэнергии - от 150 000 руб. до 180 000 руб.
Видно, что разброс цен довольно существенный, поэтому есть смысл выбрать оптимальное решение. Кроме того, можно дополнительно сэкономить, если вместо ПСС и ПКУ использовать комбинированное устройство - реклоузер с функцией учета электроэнергии ПССУ. Это позволит сэкономить около 100 000 руб.
Ниже мы посмотрим, как выбрать правильную комплектацию реклоузера, чтобы не только удовлетворить техусловиям на подключение, но и получить реальную защиту оборудования, но при этом не потратить лишние средства.
УЗНАТЬ ЦЕНУ
Отправьте запрос в любой форме на электронную почту
Основной элемент реклоузера - вакуумный выключатель
Основным элементом реклоузера, его коммутирующим устройством является вакуумный выключатель. Для вакуумных выключателей характерна высокая скорость срабатывания (десятые доли секунды) и возможность автоматического управления в нештатных ситуациях.
Вакуумные выключатели на номинальное номинальное напряжение 10 кВ выпускаются многими предприятиями нашей страны. Эти же выключатели применяются на линиях 6 кВ.

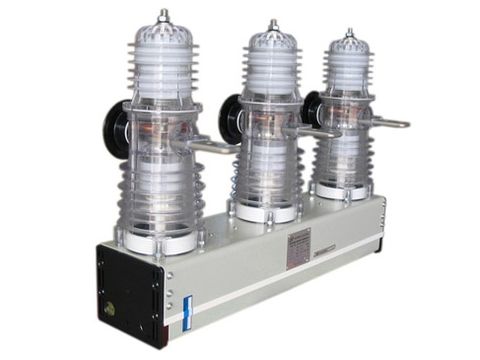

Вакуумный выключатель ВВ/TEL-10 "Таврида Электрик" |

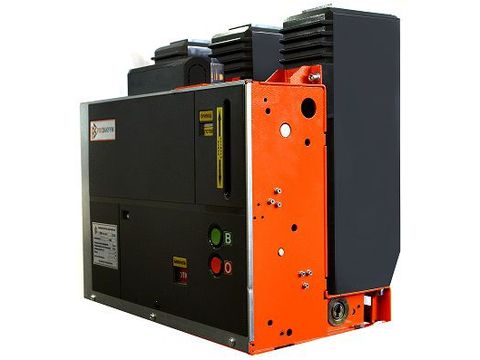

Вакуумный выключатель ВВР-10 "Росвакуум" |
Вакуумный выключатель ВВ/AST-10 "Астер Электро" |

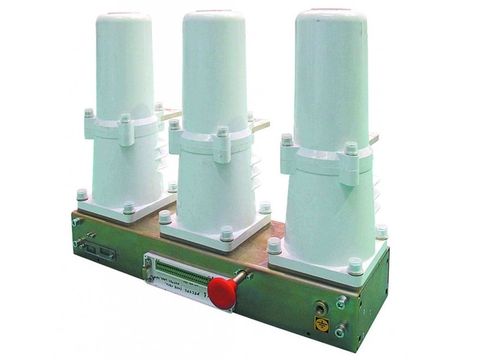

Вакуумный выключатель ВВМ-СЭЩ-3-10 "Самараэлектрощит" |
В настоящее время в реклоузерах чаще всего применяются следующие вакуумные выключатели отечественных производителей.
- ВВ/TEL-10, "Таврида Электрик" (Москва)
- ВВР-10, "Росвакуум" (Москва)
- ВВМ-СЭЩ-3-10, "Самараэлектрощит" (Самара)
- EX-ВВ, "КЭПС" (Новосибирск)
- ВВ/AST-10, "Астер Электро" (Новосибирск)
Первые четыре позиции в списке занимают вакуумные выключатели внутренней установки, что означает, что они должны быть заключены в корпус, защищающий аппарат от осадков и других нежелательных внешних воздействий. Выключатель ВВ/AST-10 позиционируется как устройство наружной установки, то есть может устанавливаться без защитного кожуха.
В настоящее время распространено мнение, что лучшим качеством обладают вакуумные выключатели ВВ/TEL "Таврида Электрик". Возможно, так оно и есть, однако, существенных различий в надежности выключателей разных производителей пока не обнаружено. Между тем, по цене выключатели ВВ/TEL точно находятся среди лидеров, превосходя цену устройств нижнего ценового диапазона на несколько десятков тысяч рублей.
Если вы не предъявляете особых требований к конструкции или характеристикам вакуумного выключателя, то имеет смысл присмотреться наиболее популярному и доступному выключателю ВВР-10 "Росвакуум".
Микропроцессорная защита - устройство управления реклоузером
Чтобы вакуумный выключатель сработал и отключил линию в аварийной ситуации, нужно, чтобы кто-то обнаружил нештатную ситуацию отправил соответствующую команду на отключение. Причем сделать это необходимо за доли секунды, пока аварийная ситуация не привела к необратимым последствиям.
Команду на отключение вакуумного выключателя посылает устройство релейной защиты и автоматики (РЗА). Название "релейная защита" устоялось еще с тех пор, когда управляющими устройствами были обычные электромеханические реле. В настоящее время реле электромеханические реле повсеместно заменяются микропроцессорными устройствами защиты. Микропроцессорные устройства (микропроцессорные терминалы защиты) по цене сопоставимы с традиционными реле, не уступают им по надежности, но при этом значительно превосходят по функциональности и удобству настройки и обслуживания.
Микропроцессорное устройство защиты отслеживает параметры линии (ток, напряжение) и при выходе параметров линии за пределы заданного диапазона подает на вакуумный выключатель команду на отключение.
Основные типы защит, используемые в современных терминалах защиты:
- Максимальная токовая защита (МТЗ)
- Токовая отсечка (ТО)
- Защита от однофазных замыканий на землю (ОЗЗ)
- Защита минимального напряжения (ЗМН)
- Защита максимального напряжения
- Защита от обрыва фаз и др.
Кроме того, микропроцессорная защита обеспечивает автоматическое повторное включение (АПВ) вакуумного выключателя (при "плавающей" неисправности), а также может иметь функцию определение места повреждения линии.

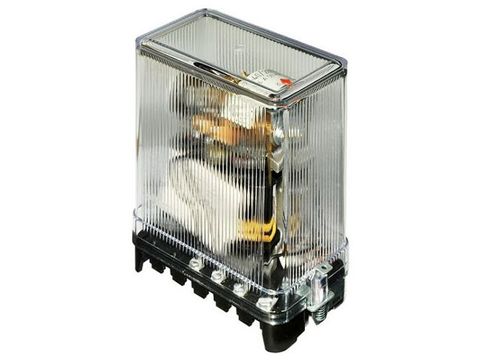

Электромеханическое токовое реле РТ-40 |
Микропроцессорная защита DRP-100 "Механотроника РА" |

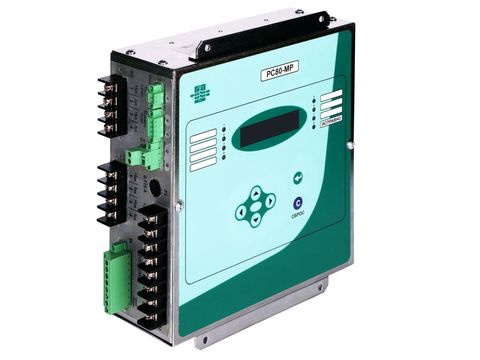

Микропроцессорная защита РС80 "РЗА Системз" |

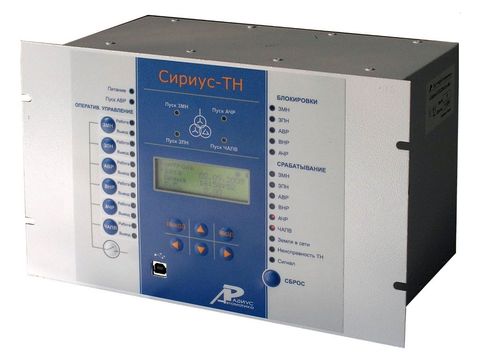

Микропроцессорная защита "Сириус" "Радиус-Автоматика" |
Не все терминалы микропроцессорной защиты обладают одинаковой функциональностью. В бюджетном сегменте наибольшей популярностью пользуются терминалы, обеспечивающий базовый набор функциональности - МТЗ, ТО и однократное АПЗ. Обычно этого достаточно для небольших потребителей электроэнергии.
Популярные марки релейной и микропроцессорной защиты
- Токовые реле серии РТ
- Микропроцессорные терминалы серии РС, "РЗА Системз" (Москва)
- Микропроцессорная защита "Агат", компании "Энергомаш РЗА" (Москва)
- Микропроцессорная защита "ЭСТРА", компания "Эстра" (Новосибирск)
- Микропроцессорные терминалы серии БЗП, "Микропроцессорные технологии" (Новосибирск)
- Микропроцессорная защита "Сириус" - "Радиус-Автоматика" (Москва)
- Микропроцессорная защита DRP-100, "Механотроника РА" (СПБ)
- Микропроцессорная защита серии БМРЗ, "Механотроника" (СПБ)
Выбираем реклоузер
Прежде всего нужно определиться с техническими требованиями и ценовой категорией реклоузера. Причем это нужно делать одновременно, так как эти параметры взаимосвязаны, а некоторые технические решения автоматически предполагают значительную прибавку к цене.
Пример 1. Реклоузер с минимальной ценой без функции учета электроэнергии
Используем следующие комплектующие:
- вакуумный выключатель ВВР "Росвакуум", как самый доступный по цене;
- микропроцессорную защиту выбираем из следующих вариантов: РС80 (Москва), "Агат" (Москва), "Эстра" (Новосибирск), "Микро" (Новосибирск).
При этом понимаем, что обеспечивается только базовый уровень защиты - МТЗ и ТО. Автоматическое повторное включение - однократное. Для измерения параметров линии используем два трансформатора тока.
Цена комплекта - менее 420 тыс. руб. с НДС.
Пример 2. Реклоузер с минимальной ценой с функцией учета электроэнергии
К комплектации из Примера 1 необходимо добавить:
- три трансформатора напряжения для учета электроэнергии по схеме 2ТТ-3ТН;
- счетчик электроэнергии бюджетного класса, например, Меркурий-230;
- модем для передачи данных; учета электроэнергии в систему АСКУЭ (если требуется).
Цена комплекта увеличивается, но, как правило, не выходит за рамки 470 тыс. руб. с НДС
Пример 3. Реклоузер - функциональный аналог реклоузера РВА/TEL (REC15) "Таврида Электрик"
Предположим, проектом предусмотрена установка на объекте реклоузера, и проектировщики остановили свой выбор на самом продвинутом реклоузере РВА/TEL (он же REC15) производства компании "Таврида Электрик". Однако, узнав цену этого реклоузера, вы задались законным вопросом, нельзя ли ту же самую функциональность реализовать за меньшую стоимость?
Давайте попробуем подобрать комплектацию реклоузера, не уступающую по набору функций лидеру рынка. Конечно, по массогабаритным показателям наш реклоузер будет уступать реклоузеру РВА/TEL, но зато не будет столь сильно подрывать наш бюджет.
- Используем вакуумный выключатель ВВ/TEL "Таврида Электрик". Пусть, это самое дорогое устройство в своем классе, но у нас будет уверенность, что параметры выключателя соответствуют наивысшим требованиям.
- Применим микропроцессорную защиту DRP-100 от другого лидера рынка - компании "Механотроника РА"
- Установим дополнительный трансформатор тока (теперь их будет три) и три трансформатора напряжения. Это позволит нам реализовать дополнительные защиты и функцию определения места повреждения.
Цена такого комплекта - почти 600 тыс. руб. с НДС, но все-таки это ощутимо дешевле, чем было заложено в проекте.
