Реклоузеры и ПКУ наземной установки

Реклоузер, он же пункт секционирования столбовой (ПСС), по определению предполагает установку на опоре воздушной линии электропередачи (ЛЭП). Пункты коммерческого учета электроэнергии (ПКУ) также в подавляющем большинстве устанавливаются на опору ЛЭП, как правило, на границе балансовой принадлежности сетей.

Установка реклоузеров и ПКУ на опорах продиктована требованиями безопасности. По Правилам устройства электроустановок (ПУЭ) расстояние от поверхности земли до неизолированных токоведущих частей  устройств 10 кВ должно быть не менее 4,5 м, что конечно же выполняется для столбового исполнения.

Для устройств, у которых неизолированные токоведущие части расположены на высоте менее 4,5 м, Правилами устройства электроустановок требуется установка ограждения, исключающего прямой доступ к устройству.

Однако случаются ситуации, когда необходимо установить реклоузер или ПКУ на кабельной линии, когда ввод и вывод линии осуществляется кабелем.

Одно из применяемых решений в этом случае - просто заменить воздушную линию на кабельную для столбового исполнения. Реклоузер или ПКУ устанавливаются, как и ранее, на опору, а кабель поднимается по опоре и затем снова спускается на землю.

Однако такое решение не выглядит оптимальным. Поэтому были разработаны ПСС и ПКУ наземной установки.

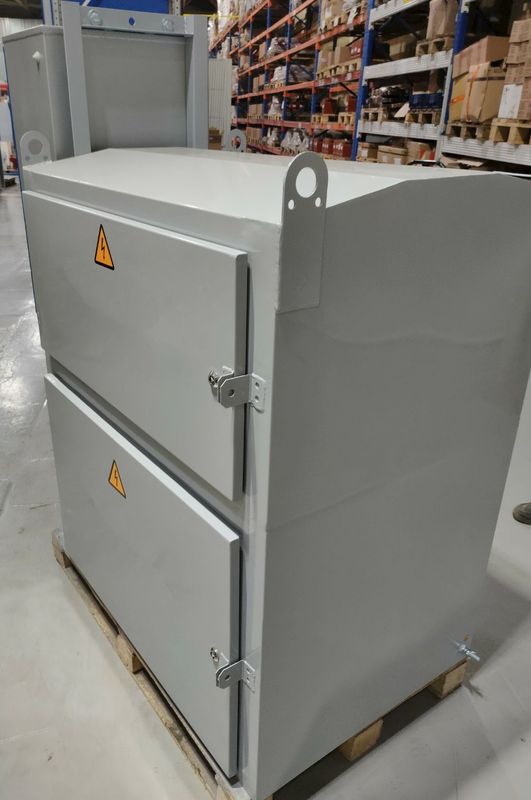

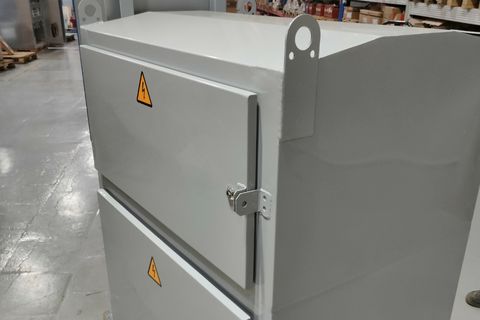

Реклоузер наземного исполнения.
Щелкните на изображении для увеличения

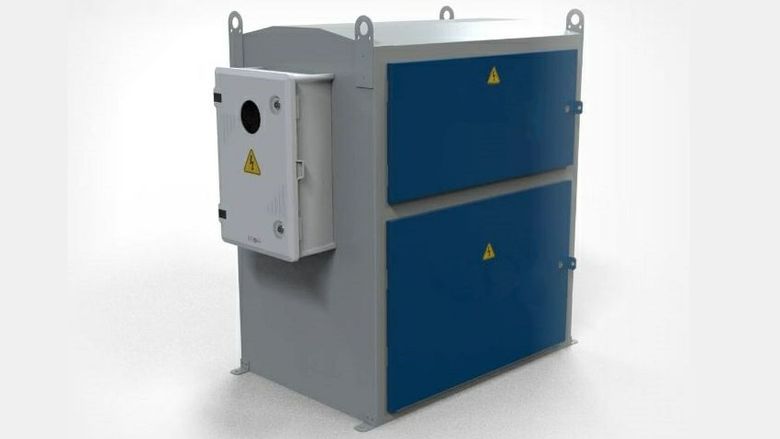

При изготовлении реклоузеров и ПКУ наземного исполнения применяется один и тот же корпус. В таком же корпусе возможно изготовление реклоузера с функцией учета электроэнергии ПССУ наземной установки.

Корпус ПСС и ПКУ наземной установки имеет два отсека - высоковольтный модуль и кабельный отсек. Сбоку на корпусе размещается шкаф управления/учета.

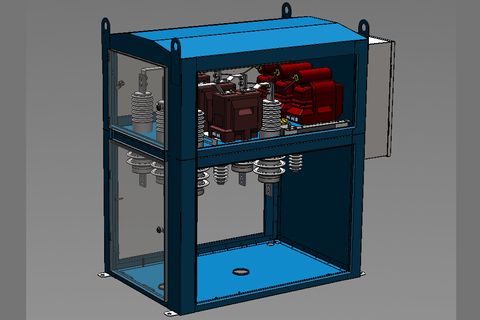

Чертеж РКУ наземного исполнения

Иногда спрашивают: нельзя ли применить воздушный ввод для устройства наземной установки? К сожалению, ПСС или ПКУ наземной установки невозможно изготовить с воздушным вводом, так как проходные изоляторы в верхней части корпуса существенно увеличат габариты устройства. Кроме того, будет утрачено основное преимущество - отсутствие необходимости ограждения. Если требуется воздушный ввод, то лучше применить традиционное комплектное распределительное устройство наружной установки КРН.

 Преимущества ПСС и ПКУ наземной установки:

• Отсутствуют наружные неизолированные токоведущие части устройств. Следовательно, не требуется устанавливать ограждение.
• Компактные размеры ПСС и ПКУ наземного исполнения, а также отсутствие зоны отчуждения за ограждением позволяют сильно уменьшить занимаемую площадь. Особенно актуально это в условиях плотной пhомышленной застройки.
• ПСС и ПКУ наземной установки ощутимо дешевле полноразмерных комплектных распределительных устройств (КРН).

Пример комплектации ПКУ наземного исполнения:

• Корпус пункта коммерческого учёта наземного исполнения – 1 шт.,
• Трансформатор тока ТОЛ-10-02А 0,5S/10Р УХЛ2 – 3 шт.,
• Трансформатор напряжения 3хЗНОЛП УХЛ2 – 1 шт.,
• Соединительный кабель, 2 м – 1 шт.,
• Шкаф учёта антивандальный морозостойкий – 1 шт.,
• Колодка испытательная пломбируемая КИ-У3 – 1 шт.,
• Счётчик электроэнергии, оборудование связи (модем) – 1 шт.
• Изолятор проходной усиленный ИПУ-10/630 – 6 шт.,
• Ограничитель перенапряжений нелинейный ОПН-П-6/7,6/10/550 УХЛ1 – 3 шт.
