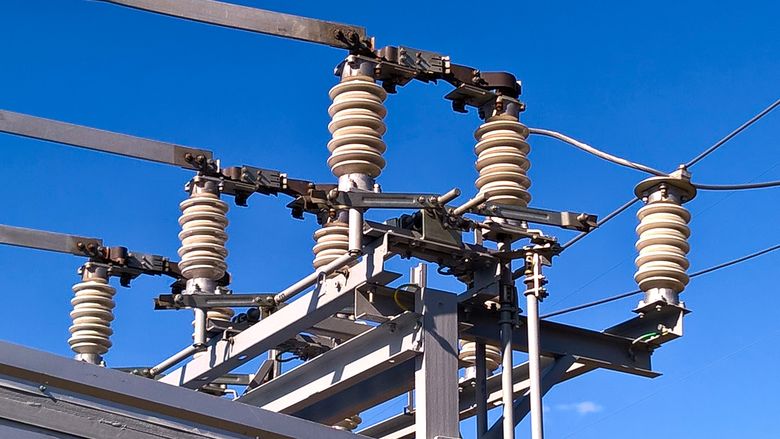

Разъединители горизонтально-поворотные на напряжение 35-110 кВ

Разъединители на номинальное напряжение 35 кВ занимают промежуточное положение между разъединителями 10 кВ и разъединителями 110 кВ.

Из-за больших размеров и межполюсных расстояний разъединитель на 35 кВ уже сложно установить в комплектное распределительное устройство (КРУ) внутренней установки - такое устройство получится довольно громоздким. Поэтому разъединители на 35 кВ обычно применяют для наружной установки. Однако это все-таки не те громоздкие конструкции, которые представляют собой разъединители на напряжение 110 кВ.

Долгое время самым распространенным разъединителем на 35 кВ была модель РДЗ-35. Однако в настоящее время эта модель считается устаревшей. Хотя она еще не снята с производства, но на смену ей уже приходит разъединитель РГП-35.

Общие черты разъединителей РДЗ-35 и РГП-35

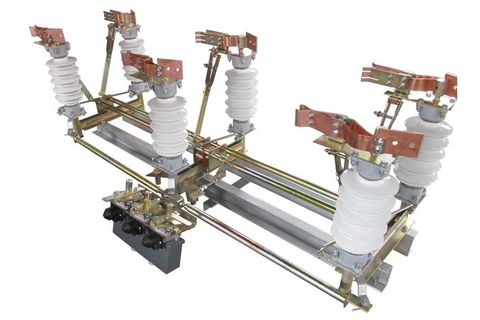

Разъединитель РДЗ-35

Как и все разъединители, разъединители на напряжение РДЗ-35 и РГП-35 предназначены для включения и отключения обесточенных участков электрической сети и для заземления отключенных участков при помощи заземлителей.

Разъединители изготавливаются в виде отдельных полюсов, которые могут использоваться в однополюсном, двухполюсном, трехполюсном вариантах.

Как правило разъединители устанавливаются на горизонтальной плоскости, однако самые компактные разъединители (35 кВ, 1000 А) допускают установку на вертикальной плоскости. Обычно это требуется при внутренней установке разъединителя в помещении или в составе КРУ.

Полюс разъединителя выполнен в виде двухколонкового аппарата с разворотом главных ножей в горизонтальной плоскости и состоит из основания, опорных изоляторов, токоведущей системы контактов и заземляющего устройства.

Разъединитель РДЗ-35 однополюсный

Основные части разъединителя, выполненные из черных металлов, имеют стойкое антикоррозийное покрытие - горячий или гальванический цинк. Контактные ножи разъединителей представляют собой медные шины, к которым закреплены ламели из бронзового сплава.

Разъединители комплектуются полимерными или высокопрочными фарфоровыми изоляторами.

Управление главными ножами разъединителей и заземлителями осуществляется как электродвигательными приводами ПД-14, так и ручными приводами ПРГ-5. Приводы комплектуются устройством электромагнитной блокировки.

У разъединителей РДЗ-35 и РГП-35 очень много общих черт. Главное, что их объединяет - это двухколонковая конструкция.

Хотя эта конструкция имеет много недостатков, однако, простота изготовления, обслуживания и низкая стоимость являются главными факторами, обеспечивающими популярность разъединителей этого класса.

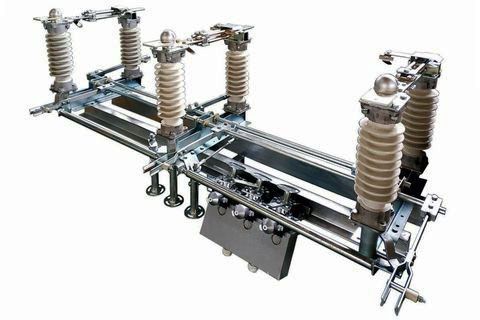

Отличия разъединителей РДЗ-35 и РГП-35. Преимущества разъединителей РГП-35

Важной особенностью разъединителей РГП-35 является возможность управлять главными и заземляющими ножами с помощью двигательных приводов, в то время, как разъединителями РДЗ-35 можно управлять только с помощью ручных приводов.

Разъединители серии РГП по сравнению с выпускаемыми до настоящего времени разъединителями серии РДЗ имеют следующие преимущества:

Разъединитель РГП-35 в упаковке

• Изменена конструкция главных ножей и заземлителей. Контакты выполнены с использованием стержней из бериллиевой бронзы, что позволило отказаться от пружин и не требует регулировок нажатия в течение всего срока службы разъединителя.
• Изменена конструкция выводных контактов. Вместо гибких связей РДЗ-35 в РГП-35 используются выводные контакты скользящего типа с вращением на закрытых шарикоподшипниках качения. В подшипники заложена смазка на весь срок службы (30 лет), подшипники и контакты герметизированы.
• В основании поворотных колонок также установлены закрытые шарикоподшипники с заложенной в них смазкой на весь срок службы. Шарниры тяг и валов имеют полимерные вкладыши с низким коэффициентом трения и не требуют обслуживания. Увеличенная жесткость цоколя. Отсутствует межколонковая тяга.

• Изоляция разъединителей выдерживает более высокое испытательное напряжение грозового импульса, поэтому разъединители РГП-35 могут эксплуатироваться и в высокогорных районах.
• Разъединители РГП-35 работоспособны при гололеде до 20 мм, тогда как разъединители серии РДЗ-35 допускают оперирование при толщине корки льда до 10 мм.
• Предусмотрена возможность бесступенчатой регулировки наклона поворотных оснований с изоляторами для регулировки главных ножей в разъемном контакте.
• Малые усилия для оперирования рукоятками приводов (в 1,5-2 раза меньше, чем в РДЗ-35) облегчают работу и стабильны в течение всего срока службы.
• В комплект поставки входят соединительные элементы между полюсами и между разъединителями и приводом, сочленяемые в процессе монтажа без применения сварки.
• Все части разъединителя имеют стойкие антикоррозийные покрытия (в том числе горячее и термодиффузионное цинкование). Контактная система изготовлена из меди с покрытием серебром и оловом.

Условное обозначение разъединителей 35 кВ

РД(З.1)-35Б/1000(Н) УХЛ1

Р - разъединитель
Д - двухполюсный
З - с заземлителями
1 - количество заземлителей
35 - номинальное напряжение 35 кВ
Б - исполнение изоляции
1000 - номинальный ток, А
Н - повышенной надежности
УХЛ1 - климатическое исполнение и категория размещения

РГ(П)-(В)1а-35.II/1000 УХЛ1

Р - разъединитель
Г - горизонтально-поворотный
П - полимерная изоляция
В - вертикальной установки
1 - количество заземлителей
а - расположение заземлителей (а - со стороны неподвижной колонки, б - со стороны подвижной колонки)
35 - номинальное напряжение 35 кВ
II - степень загрязнения изоляции по ГОСТ-9920
1000 - номинальный ток, А
УХЛ1 - климатическое исполнение и категория размещения

Технические характеристики разъединителей 35 кВ

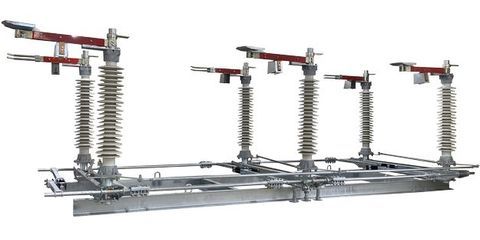

Разъединители РДЗ-110 кВ и РГП-110 кВ

Конструктивно разъединители на номинальное напряжение 110 кВ мало отличаются от разъединителей на напряжение 35 кВ.

Главное отличие - увеличение всех межполюсных расстояний и расстояний от токоведущих поверхностей до заземленных поверхностей. Также увеличена стойкость изоляторов (см. изображение, кликните на картинке для увеличения).

Разъединители поставляются пополюсно или на общей раме. Также для разъединителя РГП-110 доступно исполнение в комплекте с металлоконструкцией для установки на фундамент.

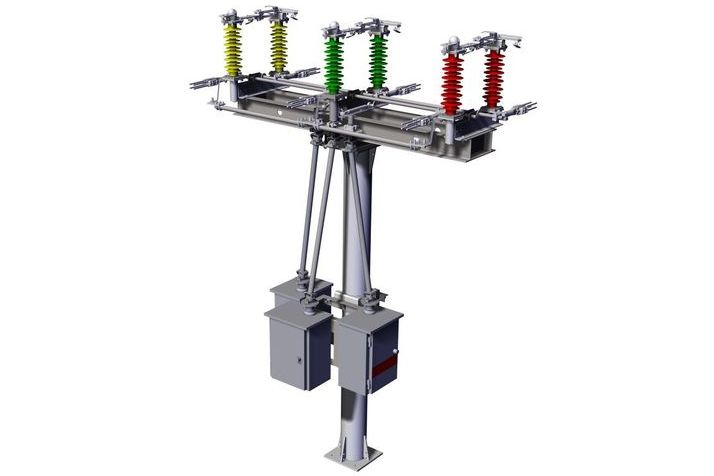

Просмотреть или скачать видео: 3D-модель разъединителя РГП-35

Заключение

Разъединители наружной установки на напряжение 35-110 кВ предназначены для создания видимого разрыва в электрических цепях, а также для коммутации электрических цепей в отсутствие рабочего напряжения. Они используются в распределительных устройствах электростанций, подстанций и других объектов энергетики.

Разъединители среднего и высокого напряжения изготавливаются из высококачественных материалов, таких как алюминий, медь, сталь и другие металлы, и имеют высокую механическую прочность. Они могут иметь различные типы контактов, например, ножи или губки, и могут быть оснащены различными дополнительными устройствами, такими как заземлители, ограничители перенапряжений и т.д.

Основные преимущества РНУ на напряжение 35 кВ:

• Высокая механическая прочность и надежность;
• Возможность использования в различных климатических условиях;
• Быстрый и удобный доступ к контактам для обслуживания и ремонта;
• Низкая стоимость обслуживания и эксплуатации.
