Конденсаторные установки среднего напряжения УКРМ 6-10 кВ

УКРМ-10 кВ

Конденсаторные установки среднего напряжения УКРМ 6-10 кВ применяются в тех случаях, когда невозможно применить менее сложные и менее дорогостоящие установки низкого напряжения УКРМ 0,4 кВ.

Такая ситуация возникает на производственных объектах, использующих мощные электродвигатели 6-10 кВ, например, на насосных станциях, в карьерном и шахтном оборудовании.

Стоимость УКРМ среднего напряжения значительно выше, чем стоимость УКРМ 0,4 кВ по нескольким причинам.

Во-первых, необходимо использовать конденсаторы с очень высокой электрической стойкостью диэлектрика.

Во вторых,к УКРМ 6-10 кВ предъявляются все требования, как к устройствам среднего напряжения, а именно: соблюдение расстояний между токоведущими частями, применение разъединителей для видимого разрыва цепи, использование выключателей нагрузки или вакуумных контакторов для гашения дуги при коммутации цепи.

Мы предлагаем регулируемые и нерегулируемые конденсаторные установки УКРМ 6-10 кВ, сочетающие в себе доступную цену, высокое качество изготовления и полное соответствие требованиям безопасности.

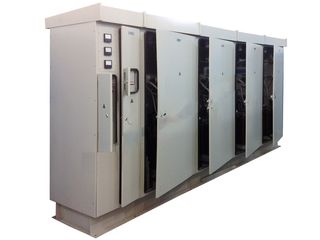

УКРМ-10 У1Конденсаторная установка состоит, из вводной ячейки КСО и конденсаторных ячеек, количество которых зависит от мощности установки.

Вводная ячейка содержит регулятор реактивной мощности, систему блокировок и защит, а также коммутирующее устройство.

В УКРМ 6-10 кВ используются коммутационные аппараты, рассчитанные на работу с конденсаторами, такие как разъединители, вакуумные или элегазовые контакторы. Вакуумные выключатели практически не используются, так как они не приспособлены для частых коммутаций.

В конденсаторных ячейках размещены вакуумные контакторы, токоограничивающие реакторы, высоковольтные конденсаторы. Для защиты каждого конденсатора от токов короткого замыкания с ним последовательно соединен предохранитель. Включение и отключение ступеней регулирования (конденсаторов) осуществляется вакуумными контакторами по сигналу регулятора.

Надежность и безопасность УКРМ 6-10 кВ обеспечивается следующими факторами:

  • Конденсаторные модули со встроенными предохранителями и разрядными резисторами
  • Трансформаторы для быстрого разряда конденсаторов
  • Защита от перегрузки по току и замыкания на землю
  • Защита от повышения и понижения напряжения
  • Защита от небаланса
  • Высоковольтные предохранители с высокой отключающей способностью и индикацией срабатывания
  • Заземляющие разъединители
  • Дуговая защита с датчиками электрической дуги
  • Контроль температуры внутри ячеек
  • Оболочки, испытанные на электродинамическую стойкость

Соединение ступеней конденсаторов:

  • Батареи с трехфазными модулями, соединенными в звезду, имеют мощность до 4800 квар и рабочее напряжение до 7,2 кВ.
  • Батареи с однофазными конденсаторными модулями, соединенными в звезду или двойную звезду, имеют мощность до 12000 квар и рабочее напряжение до 36 кВ.

Ячейки соединены между собой электрическими сборными шинами и механическими болтовыми соединениями.

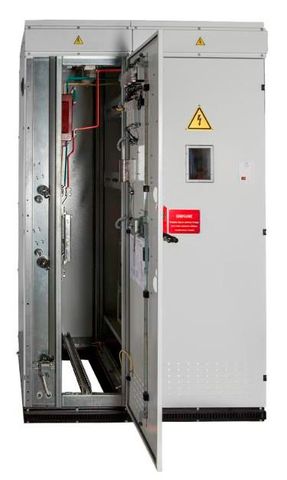

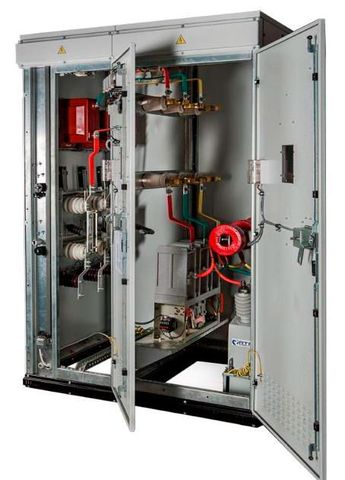

УКРМ-10 кВ УКРМ-10 кВ УКРМ-10 кВ

Конденсаторные установки среднего напряжения не являются серийной продукцией и обычно изготавливаются по конкретному заказу. Для размещения заказа свяжитесь с нами.

УЗНАТЬ ЦЕНУ

Отправьте запрос в любой форме на электронную почту com@tmtrade.ru. В течение дня мы подготовим для вас предложение со стоимостью и сроком поставки. Или просто позвоните нам по телефону +7 910-973-00-28


Технические характеристики УКРМ среднего напряжения

Параметр Значение
Номинальное напряжение, кВ 6,3 / 10,5 / 35
Частота, Гц 50
Номинальная мощность, квар 100 ... 10 000
Максимальная перегрузка по току 30%
Максимальная перегрузка по напряжению 10%
Регулирование мощности Автоматическое / ручное
Нерегулируемые ступени, квар Любые
Шаг регулирования, квар 50...500
Быстродействие ступеней, с 600
Прочность изоляции, кВ 70/170
Ток короткого замыкания, кА/с до 40
Вводной аппарат Разъединитель РВЗ-10/630 А / Вакуумный контактор*
Напряжение вторичных цепей ~ 220 В
Ошиновка Алюминий / Медь*
Тип конденсаторов Трехфазные со встроенными предохранителями,
с быстроразрядными резисторами до 7,5 В/мин
Переключение ступеней Микропроцессорный контроллер (блок управления)
Коммутация конденсаторов 7,2 кВ вакуумный контактор (Корея)
Токоограничивающие реакторы 7,2 кВ, 0,1 мГн (Россия)
Вид ввода Снизу / Сверху*
Расположение вводной ячейки Слева / Справа*
Тип ввода Кабельный
Охлаждение Воздушное - естественное, принудительное с вентилятором и термореле или с теплообменником
Климатическое исполнение У3 / У1 / УХЛ1 (в контейнере)
Цвет по RAL 7032 / 7035*
Температурный режим эксплуатации -60 С…+ 60 С
Относительная влажность До 98%, при +25 С
Степень защиты IP31 / IP54
Гарантийный срок
12 месяцев с даты ввода оборудования в эксплуатацию,
но не более 18 месяцев с даты продажи

*) По требованию заказчика


Характеристики управляющего контроллера

  • Цифровое программирование
  • Раздельный вход напряжения
  • Программная защита конденсаторов от перегрузки гармониками
  • Встроенный датчик температуры с релейным выходом
  • Интерфейс передачи данных RS-232*, RS-485*, Wi-Fi*, GPRS*
  • Измерение и контроль напряжения, тока (фазные, линейные), косинуса, коэф. мощности и др.
  • Регулирование по tg(φ), напряжению*
  • Возможность работы с поддержанием в заданных пределах одного из трёх значений косинуса фи, выбираемого оператором дистанционно
  • Регулируемое время задержки на включение
  • Ведение журнала событий (возможность записи параметров тока, напряжения и др. для дальнейшего анализа причины аварии)

Защита

  • Ограничение по току
  • Ограничение по напряжению
  • Контроль по гармоническим составляющим
  • Защита от перенапряжений
  • Защита от открытия дверей во время работы установки
  • Защита от перегрева и переохлаждения
  • Разрядные резисторы, встроенные в конденсаторы
  • Принудительная вентиляция
  • Блокировка двери конденсаторной установки (электромагнитный блок – замок на двери шкафа)
  • Блокировка подачи напряжения на конденсаторную установку при открытых дверях
  • Перегрузка по току, малый ток, несимметрия токов
  • Потеря и превышение напряжения
  • Высоковольтные предохранители на каждую ступень (защита от токов короткого замыкания)
  • Токоограничивающий реактор на каждую ступень или защита от перегрузок гармониками (фильтры гармоник)
  • Защита от грозовых импульсов и импульсных перенапряжений – ограничители перенапряжений ОПН
