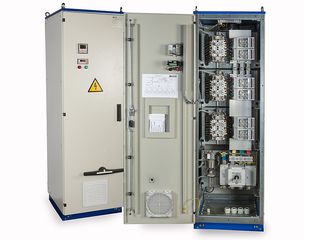

Низковольтные конденсаторные установки УКРМ 0,4 кВ
Компенсация реактивной мощности требуется на объектах энергетики и предприятиях, имеющих большой парк электродвигателей или трансформаторов.
Мощные электродвигатели и силовые трансформаторы, наряду с активной мощностью, потребляют реактивную мощность. Чтобы обеспечить необходимую полную мощность приходится использовать более мощные трансформаторы и кабели, а также бороться с другими негативными проявлениями реактивной мощности.
Применение конденсаторных установок (установок компенсации реактивной мощности, УКРМ) позволяет сэкономить до 10-15% потребляемой электроэнергии, а также снизить износ оборудования.
Предлагаем конденсаторные установки УКРМ регулируемые и нерегулируемые на базе конденсаторов отечественного и импортного производства на напряжение 0,4 кВ.
Автоматическая регулируемая конденсаторная установка отличается от нерегулируемой тем, что она имеет несколько ступеней емкости для компенсации реактивной мощности и в автоматическим режиме подключает нужную емкость в зависимости от нагрузки в сети. Для нерегулируемых установок компенсации реактивной мощности используется также обозначение БСК - батарея статических конденсаторов.

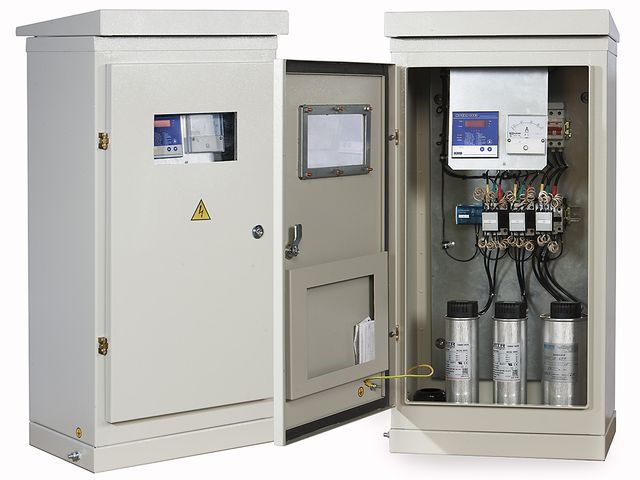

Автоматические конденсаторные установки низкого напряжения УКРМ-0,4 являются экономичным, простым в использовании и надежным решением для компенсации негативного влияния реактивной мощности. Конденсаторные установки позволяют повысить коэффициент мощности и снизить потери.
Область применения конденсаторных установок 0,4 кВ - распределительные системы конечных потребителей электроэнергии. Регулируемые и нерегулируемые конденсаторные установки УКРМ-0,4 обычно подключаются к сборным шинам низкого напряжения в трансформаторных подстанциях 6-10 кВ.
Конденсаторные установки КРМ-0,4 позволяют скорректировать коэффициент мощности целого предприятия с помощью одного устройства, установленного на главных шинах подстанции. Предлагаемые конденсаторные установки идеально подходят для ситуаций, когда нагрузка постоянно меняется, что требует изменения необходимой реактивной мощности. Контроллер реактивной мощности рассчитывает необходимый коэффициент мощности и подключает необходимое количество ступеней конденсаторных батарей для получения заданного значения.
В то же время использование конденсаторных установок в бытовых системах ~220 В экономически не выгодно и поэтому нецелесообразно.
Конденсаторные установки могут изготавливатся в различных исполнениях, форм-факторах и комплектациях.
Варианты климатического исполнения УКРМ-0,4 позволяют использовать установки как внутри помещения (климатическое исполнение У3), так и снаружи (климатическое исполнение У1 для умеренного климата).
В настоящее время мы предлагаем несколько форм-факторов и комплектаций конденсаторных установок для разного бюджета:
- Комплектация "Бюджет" на предохранителях
- Комплектация "Стандарт" на выключателях нагрузки
- Комплектация "Евро" в специальном корпусе в модульном исполнении
- Комплектация "Евро Премиум" с максимальной комплектацией
Преимущества конденсаторных установок УКРМ-0,4
- Широкий диапазон напряжений – от 240 до 1000 В
- Широкий диапазон мощности - от 5 до 1000 квар
- Компактная конструкция
- Прочный сварной каркас
- Простота установки
- Возможность напольного или настенного монтажа
- Минимальное обслуживание и возможность замены на месте эксплуатации
- Долгий срок службы и низкие потери
- Вентиляционные решетки для естественного охлаждения
- Температура эксплуатации от - 50°C до +55 °C
- Степень защиты: IP 21, IP 31, IP43, IP54
- Главный выключатель находится снаружи, что повышает безопасность
- Конденсаторы имеют выключатель, срабатывающий при повышении давления, а также предохранительный клапан в соответствии с ГОСТ и МЭК.
- Имеется визуальная индикация неисправности конденсаторов
- Конденсаторы имеют индивидуальные разрядные резисторы, снижающие опасность для персонала
- УКРМ спроектированы и изготовлены в соответствии со стандартами ГОСТ, ISO 9001, ISO 14001
- Все компоненты безопасны для окружающей среды
Прайс-лист на конденсаторные установки 0,4 кВ
Розничные цены по состоянию на 01.03.2020. Скидка при сумме заказа более 150 000 руб.
Срок изготовления 3-5 дней. Большая часть УКРМ имеется на складе в наличии.
В таблице указаны только основные комплектации. Под заказ возможно изготовление УКРМ любой мощности.
Исполнение "Бюджет" - на предохранителях, исполнение "Стандарт" - на автоматических выключателях.
У1 - наружное исполнение, У3 - внутреннее исполнение.
| Наименование | Цена с НДС, руб. | |||
| "Бюджет" | "Стандарт" | |||
| У3 | У1 | У3 | У1 | |
| УКРМ-0,4-40-10 | 28 570 | 32 090 | 31 410 | 35 400 |
| УКРМ-0,4-50-10 | 31 440 | 34 960 | 34 630 | 38 630 |
| УКРМ-0,4-60-10 | 34 780 | 38 300 | 38 290 | 41 800 |
| УКРМ-0,4-75-25 | 34 550 | 38 070 | 39 100 | 42 610 |
| УКРМ-0,4-100-25 | 41 410 | 44 920 | 48 960 | 52 470 |
| УКРМ-0,4-125-25 | 52 870 | 57 230 | 59 730 | 64 680 |
| УКРМ-0,4-150-25 | 61 310 | 65 670 | 68 360 | 73 320 |
| УКРМ-0,4-200-25 | 74 750 | 79 110 | 84 070 | 89 020 |
| УКРМ-0,4-250-50 | 92 540 | 96 900 | 103 420 | 108 370 |
| УКРМ-0,4-300-50 | 122 260 | 125 510 | 121 130 | 122 570 |
| УКРМ-0,4-400-50 | 165 640 | 168 890 | 156 680 | 158 120 |
| УКРМ-0,4-500-50 | 195 690 | 198 950 | 185 460 | 186 900 |
| УКРМ-0,4-600-50 | 232 930 | 236 180 | ||
УЗНАТЬ ЦЕНУ
Отправьте запрос в любой форме на электронную почту
Технические характеристики конденсаторных установок УКРМ-0,4 кВ
| Характеристика | Значение |
| Номинальная мощность, квар | 50-2000 |
| Шаг регулирования мощности, квар | 2,5-50 |
| Номинальное напряжение Uном, кВ | 0,4 |
| Частота, Гц | 50 |
| Поддерживаемый Ф | 0,8-0,99 |
| Максимальная перегрузка по току | 1,3 Iном |
| Максимальная перегрузка по напряжению | 1,1 Uном |
| Время повторного включения | 60 с |
| Напряжение питания вспомогательных цепей | 220 В, 50 Гц |
| Регулирование | Автоматическое/Ручное |
| Корпус | Металлический, порошковая окраска RAL 7032 (7035) |
| Вводной аппарат | Рубильник/Автоматический выключатель, Россия |
| Вид ввода | Снизу |
| Тип ввода | Кабельный |
| Коммутация конденсаторов | Конденсаторные контакторы |
| Тип конденсаторов | Конденсаторы, трехфазные, силовые, Испания |
| Регулятор реактивной мощности | DCRK-5/7/12 RU - русифицированный, Италия. |
| Защита конденсаторов | Предохранители/Автоматические выключатели, Россия. |
| Амперметр | TDM, Россия |
| Трансформатор тока | TDM, Россия |
| Защита | -Программная защита от гармонических составляющих -Программная защита от перенапряжений -Блокировка двери во время работы установки -Встроенные в конденсаторы предохранители -Встроенные в конденсаторы разрядные резисторы -Программная защита от бросков/пропадания напряжения |
| Климатическое исполнение и категория размещения | У3/У1 |
| Температурный режим эксплуатации | - 40 С…+ 45 С |
| Степень защиты | IP31/IP54 |
| Гарантийный срок | 18 месяцев с момента ввода оборудования в эксплуатацию |
Установки соответствуют ГОСТ 27389-87, имеют сертификат соответствия.
