Новая модель выключателей нагрузки ВНВР в продаже
С 1 ноября 2024 года в продажу поступает новая модель вакуумного выключателя нагрузки ВНВР-10/630 с широким спектром межполюсных расстояний - от 100 до 200 мм. До конца 2024 года действуют специальные цены.
Выключатель нагрузки вакуумный разъединяющий ВНВР-10 представляет собой дальнейшее развитие автогазовых выключателей нагрузки ВНР и ВНА.
При отключении выключателя нагрузки под напряжением возникает дуговой разряд. В автогазовых выключателях нагрузки ВНР и ВНА гашение электрической дуги происходит газами, которые выделяются стенками дугогасящей камеры под действием электрического разряда. Из-за этого ресурс дугогасящих камер, изготовленных из полиметилметакрилата (оргстекла) сравнительно невелик.

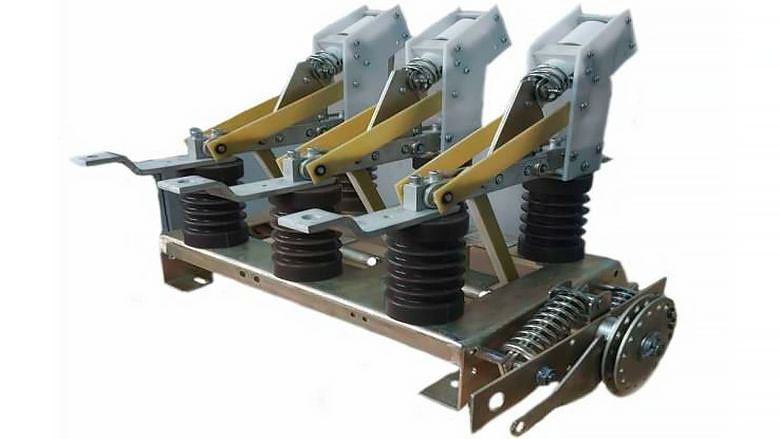

Выключатель нагрузки вакуумный разъединяющий ВНВР-10/630
Замена полимерных дугогасящих камер на вакуумные камеры позволяет в несколько раз увеличить количество отключений под нагрузкой.

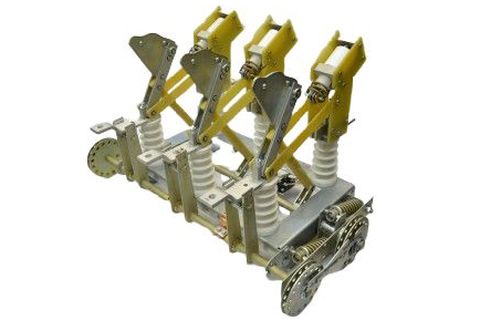

Выключатели нагрузки ВНВР обеспечивают включение и отключение под нагрузкой участков цепи трехфазного переменного тока напряжением до 10 кВ с заземленной или изолированной нейтралью, а также заземление отключенных участков при помощи встроенных ножей заземления.
В отключенном положении выключатель ВНВР образует видимый разрыв, т.е. выполняет функции разъединителя. Таким образом, ВНВР объединяет в себе функции выключателя и разъединителя - обеспечивает гашение дуги, видимый разрыв и заземление.
Выключатели изготавливаются в соответствии с требованиями ГОСТ 17717.
Преимущества ВНВР:
- отсутствие открытой дуги горения;
- отсутствие выбросов продуктов горения позволяет существенно уменьшить габариты выключателя;
- высокая надежность и большой коммутационный ресурс - более 10 000 операций В/О;
- наличие видимого разрыва позволяет выполнять функцию разъединителя;
- возможность удаленного управления;
- минимальные эксплуатационные расходы и обслуживание.
Выключатели нагрузки вакуумные, как и автогазовые выключатели ВНР и ВНА могут комплектоваться контактами для установки патронов предохранителей. Это добавляет ВНВР еще и функцию защиты от перегрузки.
Узнать цену
Отправьте запрос в любой форме на электронную почту
Основные технические характеристики ВНВР новой модели
| Параметр, единица измерения | Значение |
|---|---|
| Номинальное напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Межфазное расстояние, мм | 100/130/165/200 |
| Наибольшее рабочее напряжение, кВ: | |
| - между фазами и с фазы на землю | 42 |
| - между разомкнутыми контактами одной и той же фазы | 48 |
| Испытательное напряжение грозового импульса, кВ, ампл | 75 |
| Номинальный ток, А | 630 |
| Номинальный ток отключения при cos φ=0,7, A | 630 |
| Сквозные токи короткого замыкания: | |
| - среднеквадратичное значение за время протекания, кА | 20 |
| - время протекания, с | 1 |
| - наибольший пик, кА | 51 |
| Нормированные параметры тока включения: | |
| - наибольший пик, кА | 51 |
| - начальное действующее значение периодической составляющей, кА | 20 |
| Коммутационный ресурс при номинальном токе 630 А, cos φ=0,7, циклы В-О | 10 000 |
| Механическая износостойкость, циклы В-t п-О | 10 000 |
| Срок службы, лет | 30 |
| Гарантийный срок, лет | 5 |
| Габаритные размеры транспортной упаковки ВНВР | |
| Ширина, мм | 750 |
| Длина, мм | 850 |
| Высота, мм | 525 |
| Вес, кг | 35-40 |
