Нестандартные разъединители

Коммутирующие устройства (выключатели нагрузки, разъединители) существуют уже десятки лет, все они давно стандартизованы и унифицированы. Устройства разных производителей часто неотличимы по внешнему виду.

Под конкретные виды выключателей и разъединителей спроектированы и изготавливаются камеры КСО и КРУ. Это сильно упрощает проектирование распределительных устройств, снижает их стоимость, а также затраты на обслуживание и ремонт.

Между тем, иногда возникает потребность изготовлении в нестандартных коммутирующих аппаратов, например, при реконструкции устаревших или вышедших из строя распределительных устройств. Однако далеко не все производители готовы тратить время и силы на разработку и изготовление нестандартных моделей.

Недавно нам пришлось столкнуться с такой ситуацией на одном из промышленных предприятий Московской области. При реконструкции трансформаторной подстанции потребовалось заменить несколько разъединителей, которые уже давно выработали свой ресурс (см. Рис. 1).

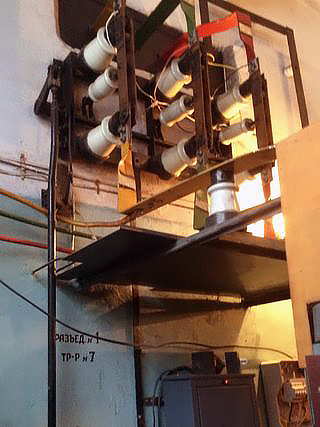

Рис. 1. Подлежащие замене разъединители

Ситуацию осложняло то, что межфазное расстояние разъединителей было нестандартным - от 195 до 205 мм, вместо обычных 250 мм. Более того, если присмотреться, то можно разглядеть на фотографиях, что у одного из разъединителей также нестандартное расположение контактных площадок (вертикальное), к которым крепятся токоведущие шины.

Использовать в этой ситуации стандартные разъединители не представлялось возможным. Поэтому была разработана индивидуальная конструкция разъединителя.

Из-за уменьшения межфазного расстояния пришлось дополнить конструкцию изолирующими пластинами, которые препятствуют межфазному пробою. Модифицированы были и контактные площадки разъединителей.

Рис. 2. Новая конструкция разъединителя

Таким образом, удалось провести реконструкцию трансформаторной подстанции предприятия с минимальными затратами, а ассортимент разъединителей нашей компании пополнился еще одним интересным техническим решением.
