Сейсмостойкая утепленная КТП

Сейсмостойкая утепленная КТП для Краснодарского края

Изготовлена сейсмостойкая трансформаторная подстанция в утепленном корпусе для Краснодарского края.

Сейсмостойкость подстанции - 9 баллов по шкале MSK-64, климатическое исполнение и категория размещения - УХЛ1.

Подстанция предназначена для установки сухого трансформатора с литой изоляцией мощностью 1600 кВА.

Подстанция получилась красивой, изготовлена в сжатые сроки и отгружена досрочно.

29

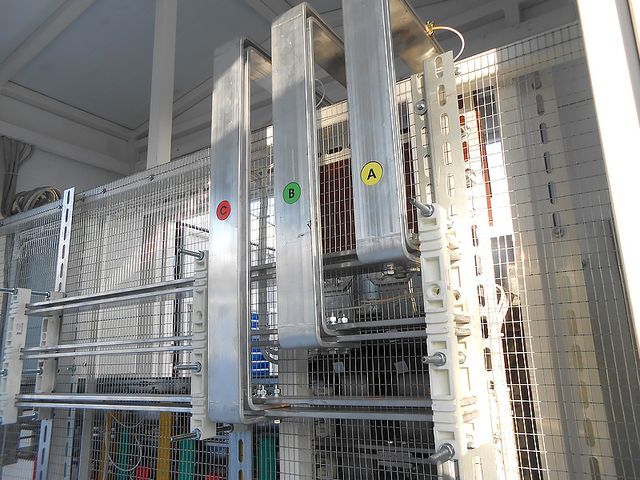

Алюминиевые шины и сетчатая перегородка между РУВН и трансформаторным отсеком.

08

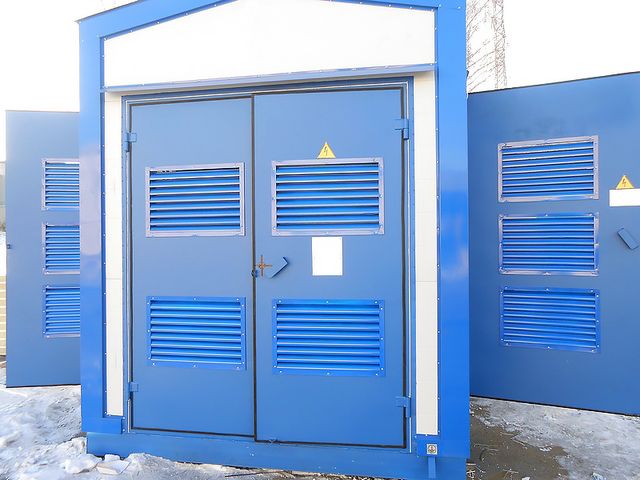

Вид подстанции со стороны РУНН.

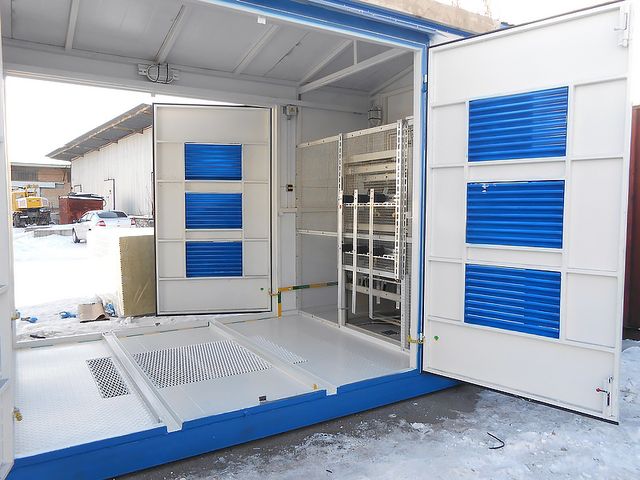

09

Трансформаторный отсек. Сухой трансформатор с литой изоляцией мощностью 1600 кВА будет установлен в подстанцию непосредственно на объекте.

10

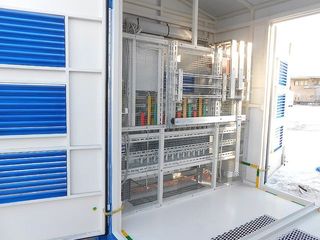

Разделительное ограждение между РУНН и трансформаторным отсеком.

11

Вид РУВН со стороны трансформаторного отсека.

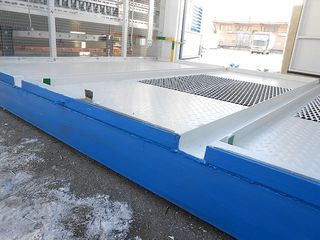

12

Пол и маслоприемник трансформаторного отсека.

15

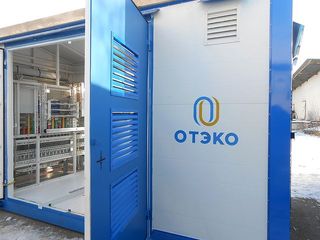

Общий вид снаружи подстанции на РУНН.

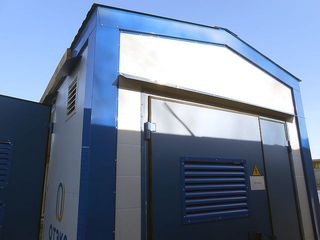

16

Конек и нащельники подстанции полностью герметизированы.

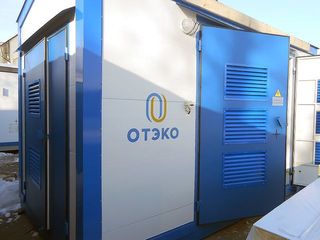

17

Общий вид подстанции.

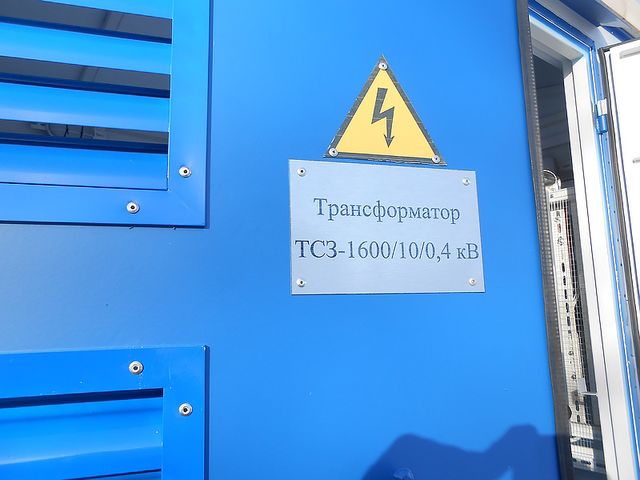

18

Шильдик трансформаторного отсека.

19

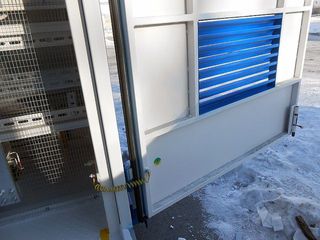

Уплотнение дверных проемов против попадания дождевой воды

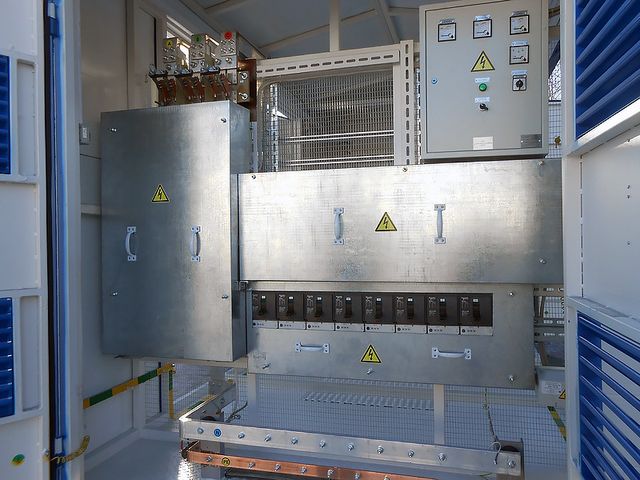

20

Общий вид распределительного устройства низкого напряжения.

21

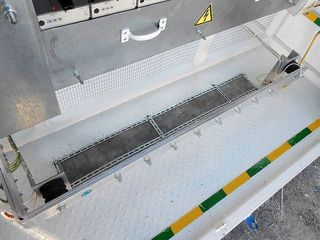

Кабельные вводы РУНН.

22

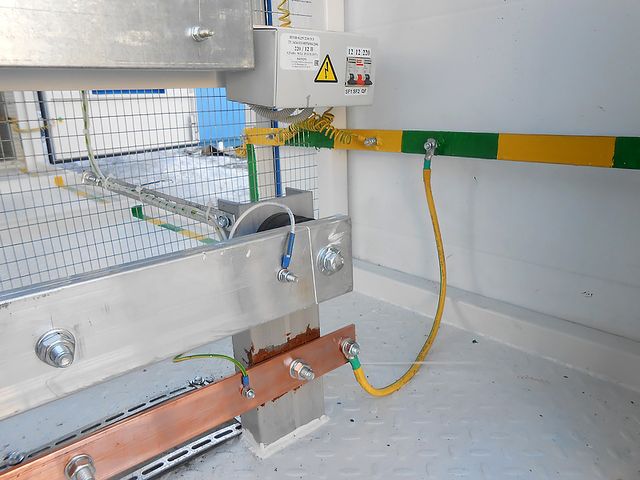

Организация заземления.

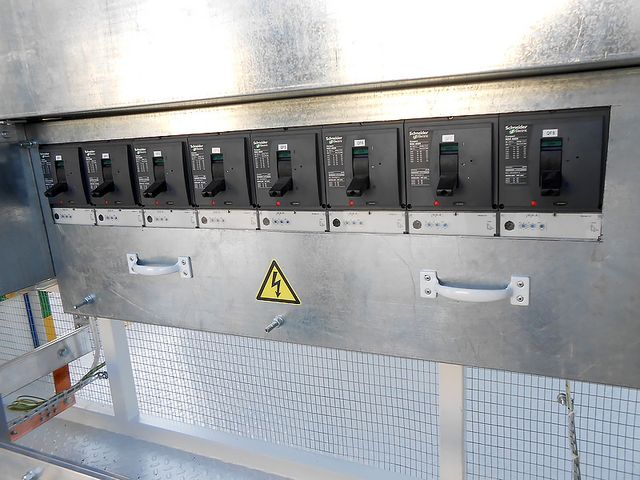

23

Автоматические выключатели распределительного устройства низкого напряжения.

26

Внешний вид шкафа управления и учета.

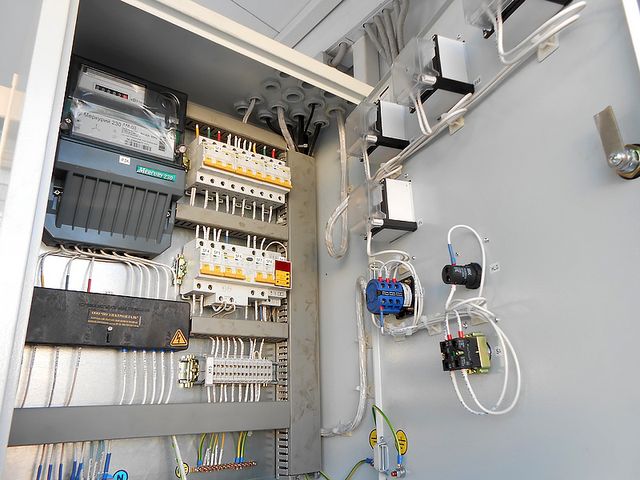

28

Внутренний вид шкафа управления и учета со счетчиком электроэнергии.

06

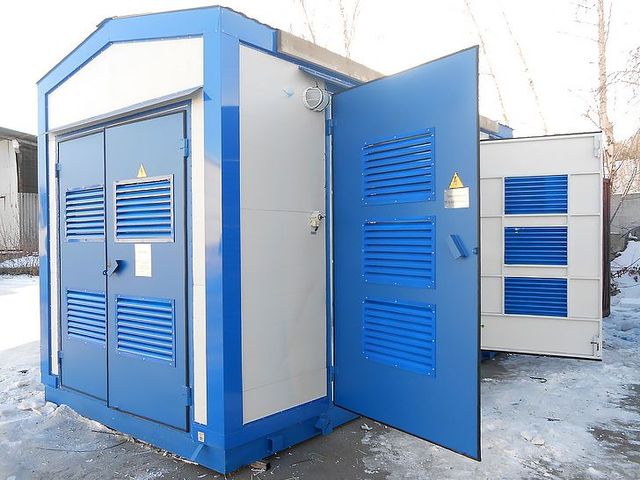

Общий вид подстанции.
