Такое хоть раз случается с каждым производителем. Я бывал на многих производственных площадках, и почти на каждой мне показывали невостребованные заказчиком подстанции, блок-боксы или распределительные устройства.
Обычно это происходит по той причине, что сначала заказчик принимает решение приобрести оборудование, а потом на момент окончательного расчета у него не оказывается достаточно денежных средств. Часто это кончается банкротством.
Завод изготовитель при этом, как правило, ничего серьезно не теряет, хотя и остается без прибыли.
Вот и в этом случае одним из наших партнеров были изготовлены киосковые подстанции. Подстанции получились качественные, стойкие к различным климатическим условиям. Однако заказчик не смог за них расплатиться.

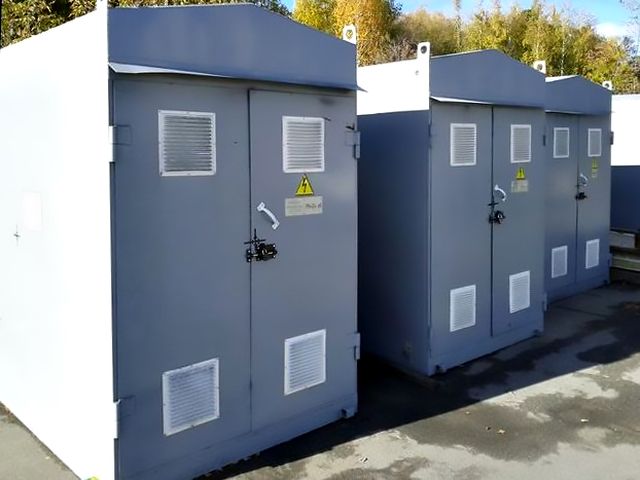

В настоящее время имеются в наличии на складе комплектные трансформаторные подстанции киоскового типа мощностью 400 кВА, в металлическом корпусе, окрашенном цинконаполненной эмалью.
Характеристики подстанций: КТПК-ТКК-400/6/0,4 У1 киоскового типа, тупиковая, кабельный ввод, кабельный вывод, климатическое исполнение У1.
| Характеристика | Значение |
| РУВН | |
| Класс напряжения, кВ | 6 |
| Типоисполнение КТП | Тупиковая |
| Исполнение ввода | Кабель |

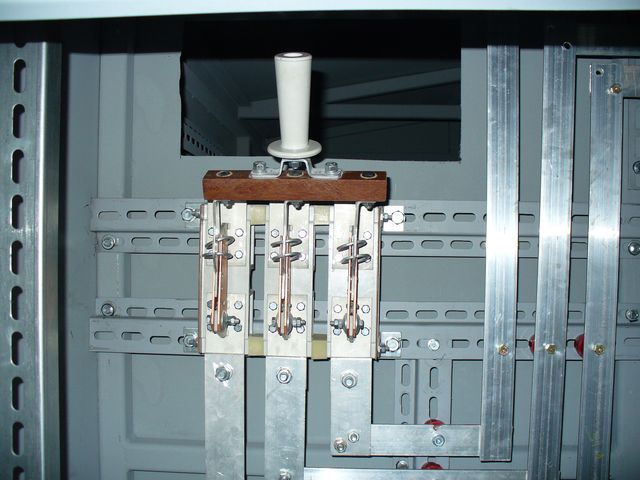

| Вводной аппарат | Разъединитель |
| Учет по стороне высокого напряжения | Нет |
| Силовые трансформаторы | |
| Количество силовых трансформаторов | 1 |
| Мощность силовых трансформаторов, кВА | 400 |
| Тип трансформатора | Масляный герметичный |
| Соединение обмоток трансформатора | Y/Yн-0 |
| Наличие бака для слива масла | Нет |
| Ввод РУНН | |
| Вводной аппарат | Автоматический выключатель |
| Вольтметр, амперметры | Нет |
| Учет электроэнергии на вводе РУНН | Нет |
| Отходящие линии | |
| Исполнение вывода | Кабель |
| Токи отходящих фидеров, А | По выбору заказчика |

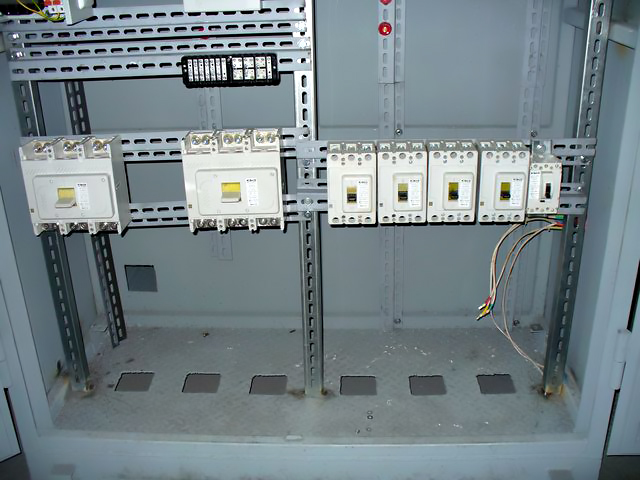

| Аппараты на отходящих линиях | Автоматический выключатель |
| Учет электроэнергии на отходящих линиях | Нет |
| Конденсаторные установки | Нет |
| Характеристики модульного здания | |
| Климатическое исполнение | У1 |
| Освещение внутреннее | Лампы накаливания |
| Освещение наружное | Нет |
| Освещение аварийное | Нет |
| Вентиляция | Естественная |
| Площадки обслуживания, лестницы | Нет |
![]() |
![]() |
![]() |
| Щелкните на изображении для увеличения | ||
