Отличия силовых трансформаторов ТМ, ТМГ, ТМГФ

Большинству специалистов известна разница между трансформаторами ТМ, ТМГ и ТМГФ. Однако, для тех, кто редко с этим сталкивается, небольшая справка будет полезна.

Все перечисленные трансформаторы относятся к типу "масляных". Их охлаждение осуществляется с помощью специального трансформаторного масла, залитого в радиаторы.

Прямое назначение силовых масляных трансформаторов - понижение напряжения в сети до рабочего значения (как правило, 0,4 кВ). Устанавливаются трансформаторы как внутри помещений трансформаторных подстанций, так и снаружи, так как довольно неприхотливы в отношении температуры окружающей среды. Силовые трансформаторы могут работать при температуре от -60 до +45 градусов. Защита обмоток масляной средой увеличивает срок эксплуатации до 25 лет, одновременно повышая надежность и нетребовательность к обслуживанию. Единственным недостатком силовых масляных трансформаторов считается потребность в химически пассивной и невзрывоопасной окружающей среде.

По конструктивному исполнению трехфазные силовые трансформаторы с масляным охлаждением делятся на следующие виды:

• трехфазные масляные (ТМ),
• трехфазные масляные в герметичной оболочке (ТМГ).

Трансформаторы ТМ

Исторически первыми появившимися силовыми масляными трансформаторами были трансформаторы марки ТМ. Эта аббревиатура собственно и означает "трансформатор масляный" (точнее трансформатор "трехфазный масляный").

В трансформаторах с естественным масляным охлаждением магнитопровод с обмотками погружают в бак, наполненный очищенным минеральным (трансформаторным) маслом. Масло перед заливкой дегазируется, что позволяет увеличить электрическую прочность изоляции.

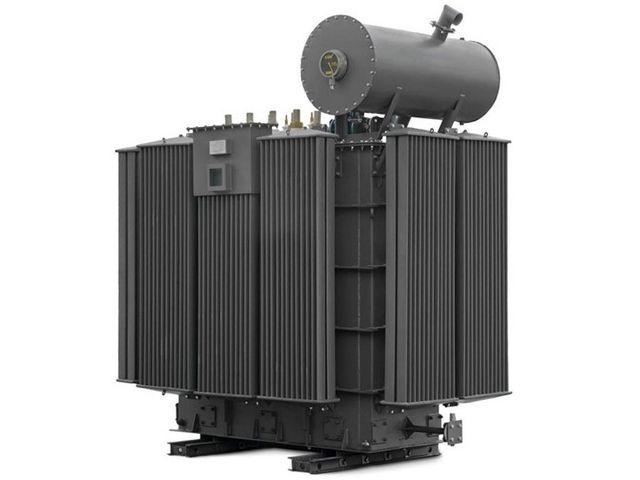

Характерной чертой внешнего вида трансформаторов ТМ с полным заполнением маслом является расширительный бак.

Во время работы трансформатора масло нагревается, его объем увеличивается. Увеличение объема масла компенсируется расширителем, который имеет масляный затвор с воздухоосушителем для очистки и осушения воздуха. Объем расширительного бака составляет около 10% от объема масла.

Трансформаторы марки ТМ не являются герметичными. Со временем трансформаторное масло может впитывать влагу и воздух из окружающей среды, теряя при этом свои свойства. По этой причине для трансформаторов ТМ предусматривается регулярная замена трансформаторного масла, что, учитывая его объем (до 300-400 литров), является непростой процедурой и может проводиться только специалистами. Кроме того, возникает проблема утилизации старого трансформаторного масла.

Указанных проблем лишены трансформаторы ТМГ с герметичным масляным баком, которые к настоящему времени практически полностью вытеснили трансформаторы ТМ до мощности 6,3 мВА.

Трансформаторы ТМГ

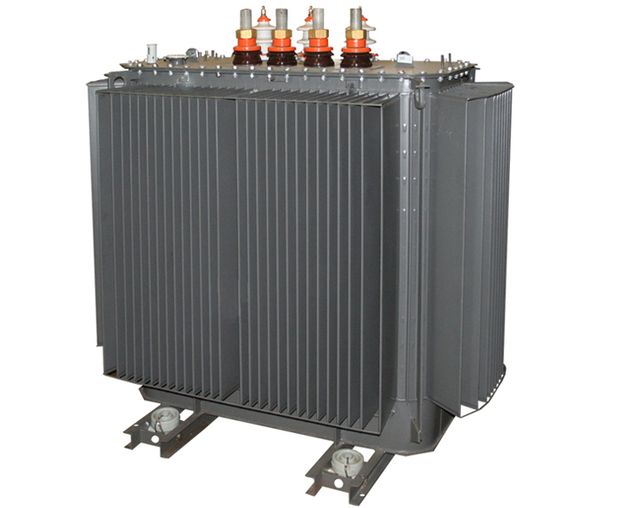

В отличии от предшествующей серии трансформаторов ТМ, масляные трансформаторы серии ТМГ изготавливаются в герметичном исполнении (их внутренний объем не имеет сообщения с окружающей средой).

Трансформаторы заполнены трансформаторным маслом. Расширитель или газовая "подушка", сообщающаяся с внешней средой, отсутствует, вследствие чего исключается увлажнение и окисление масла, а также шламообразование. Трансформаторное масло не меняет своих свойств в течение всего срока службы трансформаторов, поэтому проводить отбор пробы масла и его замену не требуется (Правила устройства электроустановок. 7-е Издание. Глава 1.8.16, п. 13).

Герметичные трансформаторы ТМГ, даже после продолжительного хранения, практически не требуют расходов на предпусковые работы и при правильной эксплуатации не нуждаются в профилактических ремонтах и ревизиях в течении всего срока эксплуатации.

Изменение давления внутри бака компенсируется благодаря небольшой воздушной "подушке", предусмотренной в верхней части бака масляного трансформатора ТМГ, а также благодаря конструкции радиаторов. Для исключения недопустимого превышения давления трансформатор ТМГ снабжен предохранительным клапаном, срабатывающим при избыточном давлении 75 кПа (0,75 кгс/см2).

Для локализации последствий аварий, связанных с повреждением трансформатора, баки трансформаторов серий ТМГ оснащаются предохранительными мембранными устройствами, предназначенными для аварийного сброса масла при резком увеличении избыточного давления. При нормальной эксплуатации данное устройство не требует дополнительного обслуживания в течение всего срока службы трансформатора ТМГ.

Трансформаторы ТМГФ

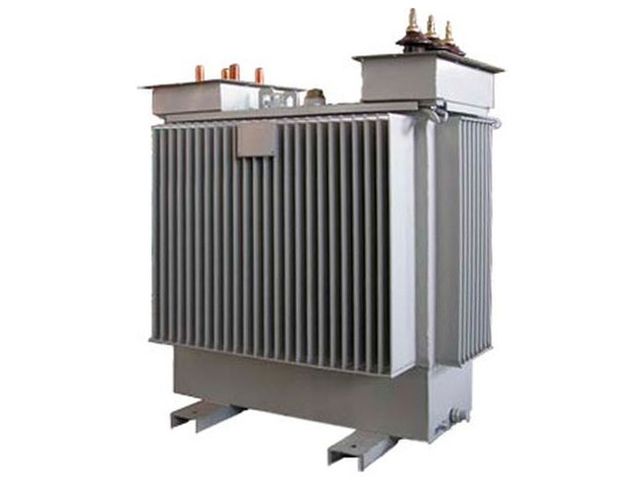

Трансформаторы ТМГФ (фланцевые) являются модификацией трансформаторов ТМГ для установки внутри производственных помещений.

Вводы высокого и низкого напряжений на трансформаторах серий ТМГФ смещены в торцам корпуса трансформатора и оснащены коробами, что обеспечивает возможность фланцевого сопряжения с соответствующими распределительными устройствами.

При установке внутри помещения шины высокого и низкого напряжения должны быть расположены таким образом, чтобы к ним не было доступа обслуживающего персонала. Для этого используют металлические короба, которые ограждают шины. Короба на трансформаторе крепятся к фланцам.

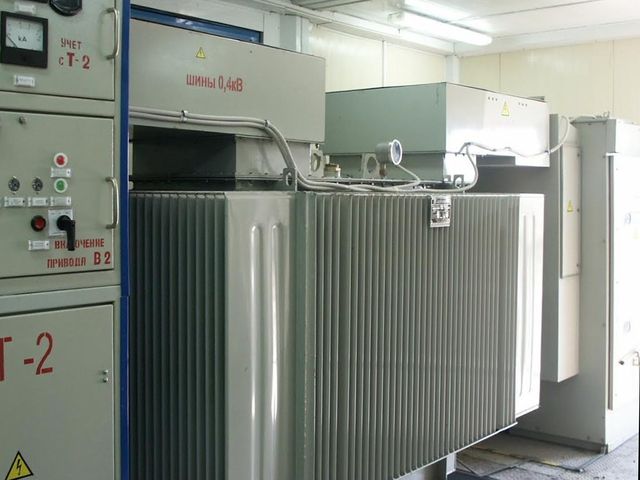

Установка трансформатора ТМГФ внутри помещения
